奔流(RollingStream)視頻監控解決方案

方案概述

　　UT斯達康奔流™(RollingStream™)視頻監控方案是基于IP寬帶網的，可實現圖像遠程監控、海量存儲、遠程傳輸、分級管理和諸多增值業務的分布式視頻監控解決方案。該方案基于UT斯達康奔流™(RollingStream™)系統平臺，具備開放的體系架構、穩定的系統性能、豐富的業務體驗、電信級運營維護的特點�？蔀楦餍袠I(yè)管理層提供一種直觀的、交互的、可運營、可管理、還可二次開發的視頻監控管理工具。具備性價比高、一網多用、性能穩定等諸多優點,是部署視頻監控網的最佳選擇。

應用范圍

• 政府、公安部門的城市安保監控系統；
• 交通管理部門的交通管理監控系統；
• 奧運、世博會等大型項目監控；
• 鐵路、公路、航空、地鐵等路況運營監控系統；
• 法院、檢查院、監獄等部門的特殊行業監控；
• 小區、銀行、商場等社區監控；
• 油田、煤礦、鋼廠、煙廠、企業等企業監控；

基本功能

• 多前端接入：既可以兼容傳統的模擬監控?cái)z像頭，也可采用最新的內置編碼器的IP監控?cái)z像頭，也具備配置移動監控?cái)z像頭的潛力。
• 模擬攝像頭內容數字化。支持MPEG4/H.264/MJPEG格式，碼流從200K ～ 8M。
• 網絡化監控。將分散、獨立的圖象采集點進行聯網，實現跨區域的統一監控、統一存儲、統一管理、資源共享的大范圍公眾網監控。
• 實時監控。支持實時攝像頭內容觀看。并且支持實時內容觀看過程中的暫停、快進、快退操作。
• 支持歷史內容回看。并且支持回看過程中的暫停、快進、快退操作。
• 視頻播放支持組播、單播和瀏覽器-服務器模式。
• 支持海量存儲。使用自主研發的成熟穩定的海量存儲刀片服務器，并支持外擴存儲設備。
• 分級、分布式存儲，統一管理。支持兩級、三級或多級架構。最上層的CMS為全網數據中心，中間HMS放在市、區級，下層EMS放在大樓、街道等。滿足大范圍、分布式、多層次遠程部署的需求。
• 支持?jǐn)z像頭控制。全面支持行業主流控制協議PELCO-D, PELCO-P, YAAN, Panasonic, 等。支持奔流™RS232和RS485軟件版本。
• 支持告警和告警聯動。
• 支持用戶認證、授權管理。
• 支持用戶分級管理。支持結合行政組織架構實現用戶分級管理。上級可以管理下級。
• 支持用戶分組。特定用戶組的用戶可以被限制為只能觀看該組攝像頭的內容。
• 支持網絡設備管理。

擴展功能

• 攝像頭分級控制：支持按照行政組織架構關系對全網攝像頭進行分級，上級可以監控和管理下級的攝像頭，下級僅能管理本級和更下級的攝像頭。
• 攝像頭分組：支持對攝像頭進行分組，便于管理和群組用戶進行訂購。如：按片區、按行業等。
• 攝像頭內容分優先級：可以對不同攝像頭的內容設置不同的優先級，使其具有不同的存儲時間、備份數量、QoS保證等。
• 存儲內容備份：內容可實行節點內備份，重要內容實行節點間備份，極重要內容實行多級備份；從近調度原則，最大程度減小網絡開銷。當用戶申請的媒體內容在用戶所屬的節點不存在時，系統會自動從拓?fù)浣Y(jié)構里，最近的有該內容的節點調度。
• 智能管理：所有媒體內容的存儲、流化、調度、備份、分發等功能，完全由系統根據設置自動完成，不需人工干預。并且系統提供工具，管理員可以選擇進行特定內容的人工管理。

系統構架

系統特色

• 電信級運營級產品，符合電信運營級的高可靠性和高可用性標準要求
  • 雙機備份：系統所有控制模塊采用1+1雙機備份
  • Cluster技術：負責媒體存儲、分發和流服務的流媒體服務器采用cluster技術，負載均衡，負荷分擔
  • 長時間不停機穩定運行：電信級的高可用性
• 基于成熟的IPTV業務平臺，性能穩定，具備支持百萬并發監控終端的能力
• 具備多種類型攝像頭接入的能力
• 大容量、分級、分布式架構
• 可實現線性平滑擴容
• 可實現統一管理、分級控制
• 支持靈活的管理策略和架構
• 采用標準協議，開放接口
• 視頻數據和控制信道采用分離模式
• 采用壓縮效率更高的MPEG 4和H.264視頻編解碼格式

部署方案

大規模IP數字監控部署方案

• 可滿足政府、公安、交通、大企業等大規模部署，集中管理的需求
• 分布式部署
• 集中式海量存儲
• 全網綜合信息管理和分析業務
• 可分級控制管理, 可對攝像頭進行分組控制管理
• 一張大網上可以分割成若干虛擬獨立運營的小網, 提供租用業務,節約建網成本, 快速提供業務

模擬監控、IP數字監控和移動監控混合部署方案

• 多前端接入功能
• 滿足政府、公安、交通、大企業等大規模部署，集中管理的需求
• 分布式部署
• 海量存儲
• 全網綜合信息管理和分析業務
• 提供面向中小企業和個人的監控租用方案，滿足靈活多樣的業務需求

案例介紹

為某電信運營商提供的大規模IP數字監控解決方案

• 前端：3000路攝像頭, MPEG-4編碼格式
• 碼率：2M
• 存儲：15天
• 業務：可實現視頻監控等基本業務, 在統一平臺上還可實現多種增值業務,如互動電視、可視電話、歷史記錄回放等
• 例圖：見前節的大規模IP數字監控部署方案圖

為某公安部門提供的公共安全視頻監控解決方案

• 前端：1000路攝像頭, MPEG-4編碼格式
• 碼率：2M
• 存儲：15天
• 業務：實時監控，歷史回放
• 例圖：見前節的大規模IP數字監控部署方案圖

為某企業提供的企業監控解決方案

• 前端：若干, MPEG-4編碼格式
• 碼率：2M
• 存儲：30天
• 業務：實時監控，歷史回放，多種增值業務,如互動電視、可視電話等

例圖：

為某地幼兒園提供的親子E線方案

• 前端： 70路攝像頭, MPEG-4編碼格式, 覆蓋5家幼兒園
• 碼率：500K視頻
• 存儲：15天
• 業務：實時監控，歷史回放，監控視頻分公共區域和私有區域，用戶可按權限進行訪問, 還提供LiveTV，TVOD等增值業務

例圖：

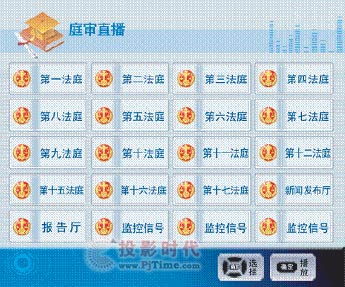

為某法院提供的庭審監控方案

• 前端：多路攝像頭覆蓋24個法庭, 7×10小時實時監控, MPEG-4編碼格式
• 碼率：2M
• 存儲：3000小時
• 業務：實時監控，歷史回放, 集成現有閉路監控系統，利用機頂盒或者電腦實現在線監控、查看，以及7天內任何時長的錄像回看功能
• 加密：視頻監控內容加密功能, 可實現法庭庭審內容的保密性

例圖：
