優特普：PoE交換機應用場景解析

    近幾年，帶POE接口的網絡攝像機的應用在安防監控工程中不斷加大，隨著“智能、平安城市”建設的逐漸深入，網絡攝像機在市場上的地位越來越高。安防行業在應用網絡攝像機的需求也越來越廣，用戶對工程的施工要求也來越高。工程商在遇到的工程應用環境也越來越復雜，因此網絡攝像機份額增大，用到PoE交換機的比例也會隨之加大。優特普致力于普及PoE產品的應用，在大環境的一路攀升的情況下，順勢而為，飛速發展。

    PoE（Power over Ethernet，以太網供電）技術則通過在標準的以太網數據線纜上對所連接的網絡設備進行遠程供電的方法，消除了在每一臺IP網絡終端設備上都安裝單獨的電源設備的問題，使得不必在使用現場為設備部署單獨的電源系統，能夠極大地減少部署終端設備的布線和管理成本，推動了相關領域的發展。

    優特普PoE技術符合已大規模使用的IEEE 802.3af標準及最新的IEEE 802.3at草案，供電方PSE（Power Sourcing Equipment，供電設備）設備通過以太網電口對外供電，采用數據線提供-48V直流電源。當受電方PD（Powered Device，受電設備）設備插到端口上后，交換機將自動對PD設備進行檢測，進行功率分類，并根據當前剩余電源、端口供電優先級的配置、端口功率配置等參數，決定是否對此設備供電以及分配優先級。

    一． 一臺交換機解決一棟別墅的全方位監控

    方案應用圖：

    應用場景：  別墅，小型建筑 （室內應用支持無線傳輸）

    如圖所示：監控系統的前端全部采用網絡高清攝像機；接入端傳輸設備選用優特普網電速聯3系PoE交換機UTP3 - SW08 - TP120-A1；只需要一臺交換機，就能完美解決室內外不同的監控環境。

    該案例方案應用在工程中體現了以下特點：

    1：該傳輸方案中傳輸設備的性能高端，相互配合，完美解決了多路網絡高清攝像機的高清視頻信號的穩定流暢傳輸；

    2：交換機具有PoE功能，為接入網絡的高清攝像機提供足額功率的電源，解決攝像機遠距離接電源插座的布線麻煩，保證攝像機的正常運行及室內的美觀。

    3：接入端交換機配置上聯兩個千兆電端口，可同時接入視頻系統和路由，能完美解決 有線與無線監控的需求

    4.室外可根據攝像頭安裝的位置，選擇不同傳輸距離的優特普POE延長器，最遠可達400m，能滿足別墅周邊全方位監控。

    方案亮點：

    1. 一個交換機就能解決一棟別墅的監控傳輸設備  （400m以內都可使用）

    2. 支持外網接入，方便快捷

    解決的問題：

    一體化安裝能夠快速解決室內室外監控?cái)?shù)據傳輸問題，最高支持400米有效范圍

    二．大型建筑應用   ——   完美解決大型建筑不同布局與環境

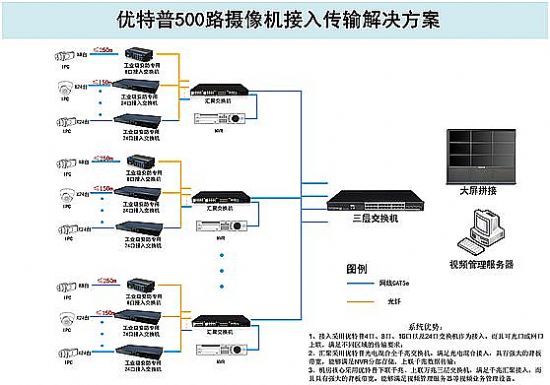

    方案應用圖：

    場景：應用于大型建筑，商業大樓

    如圖所示：監控系統的前端全部采用網絡高清攝像機；接入端傳輸設備，室外選用優特普網電速聯7系PoE交換機，室內選用優特普網電速聯3系PoE交換機；匯聚端則采用優特普24口千兆模塊化網絡交換機UTP7524GE-MX；接入端可根據交換機與攝像頭的不同距離，合理選擇優特普網電速聯延長器系列產品，進行網絡高清視頻信號的傳輸。

    該案例方案應用在工程中體現了以下特點：

    1：該傳輸方案中傳輸設備的性能高端，完美解決了多路網絡高清攝像機的高清視頻信號的穩定流暢傳輸；

    2：該方案工業等級高，能滿足室內與室外各種復雜的應用環境；

    3：接入端交換機配置光、電兩種上聯端口，結合交換機到監控中心的距離自由選擇網線和光纖進行傳輸，既節省了成本，也使布線更加合理。

    4.該方案根據不同的傳輸距離，可選擇不同的模式。傳輸距離在250m以內，開啟CCTV Mode  模式即可滿足，打破傳統的交換機只可傳輸100m的限制；超過250m，可根據布線方式和距離，選擇優特普不同的延長器，最大傳輸距離可達400m。

    5：匯聚端交換機采用模塊化下聯端口設計，可根據實際工程需求靈活選配光口和電口的組合，完美匹配接入交換機的傳輸方式。

    6：匯聚端交換機擁有完整且易用的網頁控制頁面，交換機運行狀態及指示一目了然。

    三，大型超市應用——高寬帶，大功率

    應用場景：大型超市

    如圖所示：監控系統的前端全部采用網絡高清攝像機；接入端傳輸設備選用優特普網電速聯3系交換機UTP3-GSW0806-TP150；采用全千兆傳輸，同時交換機可直接給大功率的高速球機供電。

    應用亮點：

    1. 具有多路數信號匯聚，集中管理功能；

    2. UTP3-GSW0806-TP150配有光、電兩種上聯端口，結合交換機到監控中心的距離自由選擇網線和光纖進行傳輸，既節省了成本，也使布線更加合理

    3. 單口全千兆最大60W功率輸出，滿足PoE高速球機,信息發布系統等大功率需求；

    4. 系統采用大帶寬全千兆，完美解決了多路網絡高清攝像機的高清視頻信號的穩定流暢傳輸；

    5. 高速數據轉發，非常適合安防監控大流量視頻數據轉發；

    四，交通道路監測應用

    應用場景：交通道路監測

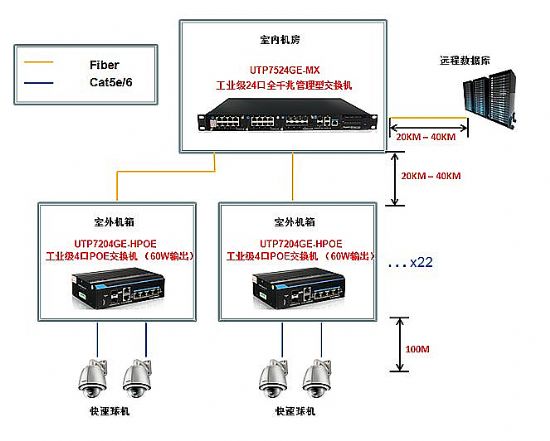

    上圖監控系統的前端全部采用網絡高清攝像機；接入端傳輸設備選用優特普網電速聯7系PoE交換機UTP7204GE-HPOE；匯聚端則采用優特普24口千兆管理型交換機UTP7524GE—MX；

    應用亮點：

    1. 該方案工業等級高，具有六級防雷，防靜電，耐高溫功能，適應于各種復雜環境；

    2. 安裝便捷，監控中心接入光纖后，可控制范圍在20—40公里的交通干道監控設備，室外連接攝像機的地方，只需要布設雙絞線，不需要額外布設電源線；

    3. 接入端交換機配置光、電兩種上聯端口，結合交換機到監控中心的距離自由選擇網線和光纖進行傳輸，既節省了成本，也使布線更加合理；

    4. 具有遠程監控功能，便于長距離傳輸及管理；

    5. 高速數據轉發，非常適合安防監控大流量視頻數據轉發；

    6. 安裝快捷，操作簡單，便于掛墻，導軌和桌面安裝；
