視頻監控系統規劃與實施

　　本系統前端網點的網絡視頻服務器通過視頻電纜和攝像機相連，其網絡端口和路由器連接，將接收的視頻圖像數字化壓縮后的 IP 數據上傳到監控中心。由于 CL 網絡視頻服務器具備的 “ 動態 IP 報告 ” 功能，前端無須專門配備撥號接入網絡的電腦，通過 “ 動態 IP 接入方式 ” 的普通 ADSL 線路，就可以有效地保障監控中心和監控網點之間的穩定連接。因此，除了期間出現的一些人為的溝通協調障礙之外，本系統各前端設備的安裝調試及組織工作進展較為順利。

　　對于監控中心（公安分局），其實際資源情況為：一條專線接入 INTERNET 網絡，中心內部已建有 100M 局域網。系統要求：監控中心內部局域網上的任意客戶端電腦在授權范圍內都可以對轄區各娛樂場所圖像點實施集中的、實時的監控，在需要的情況下，可以對監控圖像進行存儲錄像，可以隨時查看所保存的任意時間、網點的錄像資料。

　　根據以上情況和要求，結合 CL 網絡視頻服務器產品的功能和特點，監控中心采用流服務數據轉發模式，即：設立一臺監控主機（視頻管理服務器）用于訪問并接收各娛樂場所監控圖像，同時該監控主機又作為內部局域網監控客戶端的服務器，有監控需求的客戶端向監控主機發送監控指令并通過監控主機取得所需的前端各娛樂場所監控圖像。本結構模式最大的優點就是節省外網帶寬資源。例如：當監控中心有 N 個監控客戶端需要同時觀看遠程某一個監控點圖像時（假設一路圖像帶寬占用為 300K ），常規模式下外網帶寬占用為（ N*300 ） K ，必然會導致數據堵塞從而影響監控效果，而采用流服務數據轉發模式，無論監控中心有多少監控客戶端觀看遠程某一個監控點圖像，監控網點只需向 “ 視頻管理服務器 ” 傳送圖像，監控客戶端也只需向 “ 視頻管理服務器 ” 發出觀看請求，其外網帶寬占用始終僅為 300K 。

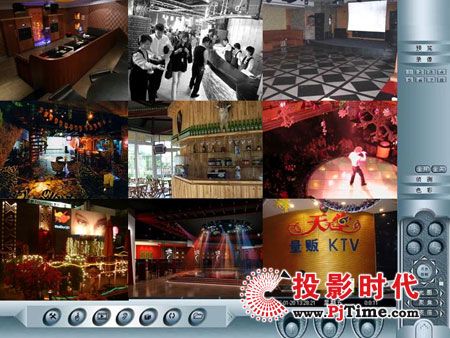

圖一 實際應用中的客戶端軟件截圖 1

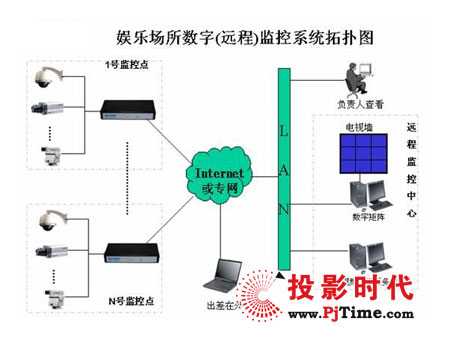

圖二 娛樂場所視頻圖像遠程集中監控管理系統結構示意圖
