UIT BS3000e全球眼視頻監控系統方案

項目介紹

一、

　　電信全球眼視頻監控業務是基于寬帶網絡為用戶提供圖像、聲音和各種報警信號遠程采集、傳輸、儲存、處理的一種新型電信增值業務。其業務重點是通過一個應用廣泛的遠程網絡監控中心服務平臺，以集中式分區化運營方式為用戶提供便捷、經濟、有效的遠程監控整體解決方案。通過運營級視頻監控業務，用戶可以不受時間、地點限制對監控目標進行實時監控、管理、觀看，實現跨地域的統一監控、統一存儲、統一管理和資源共享。

　　2007年11月中國電信湖北分公司啟動了全省范圍的"全球眼"平臺建設項目，采用中興通訊提供的全球眼系統，全省統一部署，分階段實施，其組網采用分布式組網方式，各分平臺目前采用單獨認證計費，承載網絡主要使用IP 網絡。在武漢、荊州、黃岡、黃石、咸寧、荊門、孝感、恩施、鄂州9個分公司建設了"全球眼"分平臺，其中武漢和荊州建立了中心存儲系統。整個系統的描述如下：

　　縮略語

　　

　　集中控制單元通過控制通道對前端單元進行控制，進行視頻或者其他的信息采集。前端單元將視頻文件存儲在前端的直連存儲或者是發送給網絡錄像單元進行集中存儲。 客戶端（CU）通過AAA和CMS集中管理單元對集中存儲或者中心存儲的數據進行訪問。

　  2、單級系統組網架構

　　

　　單級系統組網架構如上圖所示。主要包括前端單元PU、客戶端單元CU、中心平臺(包括CMU、VTDU、NRU)以及支撐系統（包括AAA、ULS和NMS），各部分均接入IP 承載網。

　　作為運營支撐系統，AAA、ULS和NMS協助中心平臺完成視頻監控業務，邏輯上不屬于中心平臺。

　　VTDU和NRU采用分布式部署，一個中心平臺可包括多臺VTDU及NRU。為了實現大容量的PU和CU的接入和管理，PU和CU的接入模塊也可采用分布式部署。

　　3、多級系統組網架構

　　

　　多級系統由多個單級系統通過CMU分級級聯的方式構成，組網架構如上圖所示。

存儲需求分析



　　二、

　　從全球眼系統邏輯結構圖中可以看出中心的CMS,NRU,VTDU這幾個節點是整個全球眼監控系統的關鍵節點。任何一個節點的故障都將會引起整個系統的崩潰，而全球眼系統是一個24×7×365的高可用需求的系統，這就要求中心節點包括集中存儲節點是高可用的系統。與其他存儲系統不同，視頻監控存儲內容是不可恢復的（無法取證），從某種意義上講，在構建視頻監控存儲系統時，應更關注數據的可靠性、完整性。 但是視頻監控系統的存儲量隨著現有的視頻清晰度提高、攝像頭數量和存儲時間的增加而海量增加，這樣，如何選擇合適的存儲就是最大的難題，選擇高可靠性的大容量存儲投資成本高，而選擇便宜的PC架構的低端盤陣又不能保證系統的穩定性？

　另外，全球眼系統對存儲要求還有：

　　1. 存儲設備與全球眼系統如何方便的連接？

　　2. 穩定性要求，存儲能否24×7×365不停的錄入攝像頭拍攝的信息？

　　3. 擴容性需求，存儲是否能滿足迅速增長的視頻文件容量需求？

　　4. 數據流讀寫特點，存儲是否能滿足監控系統連續大量寫的需求？

方案介紹

三、

　　為了滿足湖北全球眼網絡視頻監控系統的運營需求，助力監控運營產業的快速發展，UIT公司全面推出運營級視頻監控系統存儲解決方案。

　　

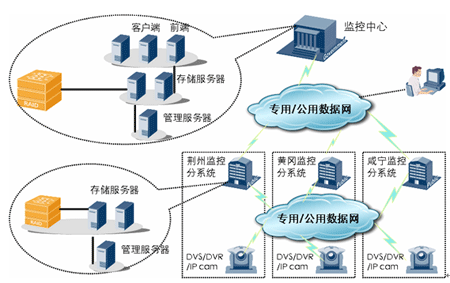

　　UIT運營級視頻監控系統存儲解決方案以電信級ISCSI存儲BS3000e為中心存儲。在荊州、黃岡、黃石、咸寧、荊門、孝感、恩施、鄂州等地建立監控存儲分中心，所有地級市的全球眼監控信息首先通過當?shù)氐腘RU存儲到BS3000e上，然后通過CMS系統與省網的平臺互聯。 位于武漢的中心平臺可以通過省中心CMS發指令，讓各地的VTDU單元把總部需要的視頻文件集中到省中心平臺。這樣分布于各地的IP 存儲BS3000e作為中心存儲單元就成為整個全球眼監控平臺的主要支撐中心。

　　首先使用的IP存儲給整個全球眼系統帶來接入和管理的便利性。與傳統的FC光纖盤陣不同，IP存儲可以放在系統的任何地方，只有有IP網絡分布的地方就可以接入IP存儲設備。無需考慮地域和預留接口的問題。另外，因為存儲設備選用IP設備后，整個全球眼系統就是全I(xiàn)P的系統。UIT的BS3000e提供的標準SNMP的網絡協議接口，可以和系統整合。這樣，整個系統平臺可以監控和管理全網的所有存儲設備。

　　另外，全球眼系統的存儲空間需求大，所以往往一個大系統要使用幾十甚至上百臺的存儲系統，這么多存儲的管理和運維會是電信運營商最頭疼的問題。而UIT公司提出的存儲統一管理系統也是基于IP網絡，對網絡中所有UIT的存儲系統進行自動的偵測，監控和管理。一個人通過存儲統一管理系統可以同時管理在全省的上百臺存儲設備，并且可以通過外部接口，將監控的信息發送到全球眼平臺進行統一的監控管理。

　　BS3000e的雙ACTIVE-ACTIVE帶CACHE MIRROR功能的控制器，全冗余模塊化設計，解決了全球眼系統24×7×365不停的錄入攝像頭拍攝的信息的需求。 CACHEMIRROR功能, 讓每個控制器都有另一個控制器的詳細信息，當一個控制器出現故障時，另一個控制器就能快速響應并接管相應的資源和應用（如下圖）。而支持超過50塊硬盤的擴展性，讓UIT BS3000e在將來攝像頭數量和錄制時間增加時有足夠的容量擴展。前端端口的trunking技術保證在4個主機端口可以作為互為冗余端口，并行的為客戶提供服務。 最后在整個湖北省采用了超過7套BS3000e ISCSI存儲產品作為中心存儲。

方案特點

四、 ：

　　1. 全部采用IP存儲，讓監控平臺間數據交換協議統一化。VTDU單元甚至可以直接訪問其他分中心的IP存儲。

　　2. 全冗余雙ACTIVE-ACTIVE控制器設計解決了存儲系統24×7×365不機的需求

　　3. 超大的擴展性滿足全球眼容量迅速擴張的需求。

　　4. 端口冗余和負載均衡技術保障前端端口的高可用性
