UIT BS3000e全球眼視頻監控系統方案

一、 項目介紹

　　電信全球眼視頻監控業務是基于寬帶網絡為用戶提供圖像、聲音和各種報警信號遠程采集、傳輸、儲存、處理的一種新型電信增值業務。其業務重點是通過一個應用廣泛的遠程網絡監控中心服務平臺，以集中式分區化運營方式為用戶提供便捷、經濟、有效的遠程監控整體解決方案。通過運營級視頻監控業務，用戶可以不受時間、地點限制對監控目標進行實時監控、管理、觀看，實現跨地域的統一監控、統一存儲、統一管理和資源共享。

　　2007年11月中國電信湖北分公司啟動了全省范圍的"全球眼"平臺建設項目，采用中興通訊提供的全球眼系統，全省統一部署，分階段實施，其組網采用分布式組網方式，各分平臺目前采用單獨認證計費，承載網絡主要使用IP 網絡。在武漢、荊州、黃岡、黃石、咸寧、荊門、孝感、恩施、鄂州9個分公司建設了"全球眼"分平臺，其中武漢和荊州建立了中心存儲系統。整個系統的描述如下：

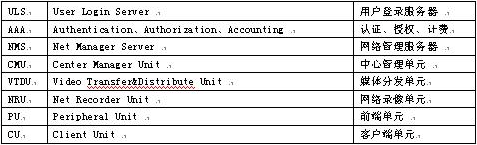

　　縮略語

　　

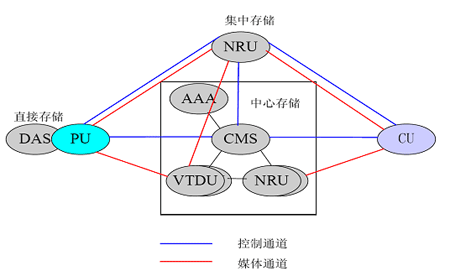

　　集中控制單元通過控制通道對前端單元進行控制，進行視頻或者其他的信息采集。前端單元將視頻文件存儲在前端的直連存儲或者是發送給網絡錄像單元進行集中存儲。 客戶端（CU）通過AAA和CMS集中管理單元對集中存儲或者中心存儲的數據進行訪問。

　  2、單級系統組網架構

　　

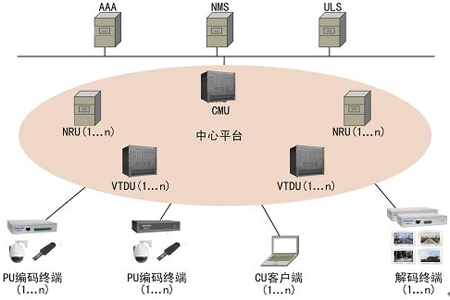

　　單級系統組網架構如上圖所示。主要包括前端單元PU、客戶端單元CU、中心平臺(包括CMU、VTDU、NRU)以及支撐系統（包括AAA、ULS和NMS），各部分均接入IP 承載網。

　　作為運營支撐系統，AAA、ULS和NMS協助中心平臺完成視頻監控業務，邏輯上不屬于中心平臺。

　　VTDU和NRU采用分布式部署，一個中心平臺可包括多臺VTDU及NRU。為了實現大容量的PU和CU的接入和管理，PU和CU的接入模塊也可采用分布式部署。

　　3、多級系統組網架構

　　

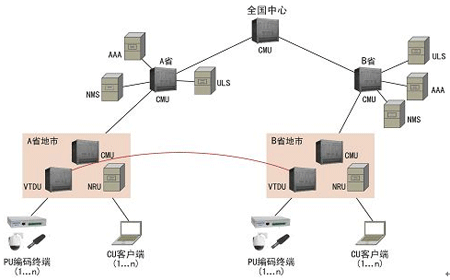

　　多級系統由多個單級系統通過CMU分級級聯的方式構成，組網架構如上圖所示。
