解決方案｜清新互聯無人機圖傳系統

    無人機是通過無線電遙控設備或機載計算機程控系統進行操控的不載人飛行器，可用于現場高清晰圖像攝錄、遠距離圖像傳輸、遠程指揮調度……目前，我國無人機在包括公安執法、消防、應急搜救、部隊、農業、水利、資源勘探、廣播電視等領域得到了廣泛的應用，為民生、科研、應急、商業等眾多行業帶來極大的便利。


    平時我們看到一個人操控無人機，指揮中心/電視機前觀眾很快就能看到高空圖像，指揮中心還能發出巡航指令等，看似簡單，無人機能夠完成這些工作，則主要依賴于無人機的飛控系統、云臺+相機、無線圖傳系統，尤其是無線圖傳系統，它是無人機中十分重要的組成部分，有著無人機的“千里眼”之稱。無線圖傳系統可將無人機拍攝到的畫面，通過網絡傳輸?shù)狡渌�任何需要觀看畫面的地方，管理/決策方可隨時隨地，根據可視化的現場情況，配合單兵和指揮箱等通信裝備，對下一步計劃做出研判和指令下達。

無人機無線圖傳系統

    清新互聯無人機無線圖傳系統采用5G/4G/LTE/自組網/衛星等無線通信技術，為客戶提供遠距離、低延時、多接口、高清質量圖像的雙向數據鏈路，可根據實際需要選擇不同頻率和接口，提供基于“多網融合”通信的可視化指揮調度和管理能力。在傳輸方面，依托5G/4G高速網絡及清新互聯高效的編解碼、信道聚合等無線傳輸技術，實現圖像信息的穩定和清晰的回傳。硬件方面，無線圖傳終端支持多卡同時傳輸，不挑網絡、不挑卡，在高速移動等復雜網絡環境下，高帶寬高清圖像的優異體驗也能得到了充分保障。平臺方面，圖傳視頻支持GB/T 28181協議，無縫對接至清新互聯iCVS平臺或第三方國標平臺，支持前端設備人員定位，在此基礎上，實現軌跡跟蹤、路線巡航規劃、遠程語音指揮調度等功能。系統以功能完備的應急終端、靈活的地空傳輸方式、強大的綜合管理平臺，實現快速的地空一體可視化通信。


    系統部署

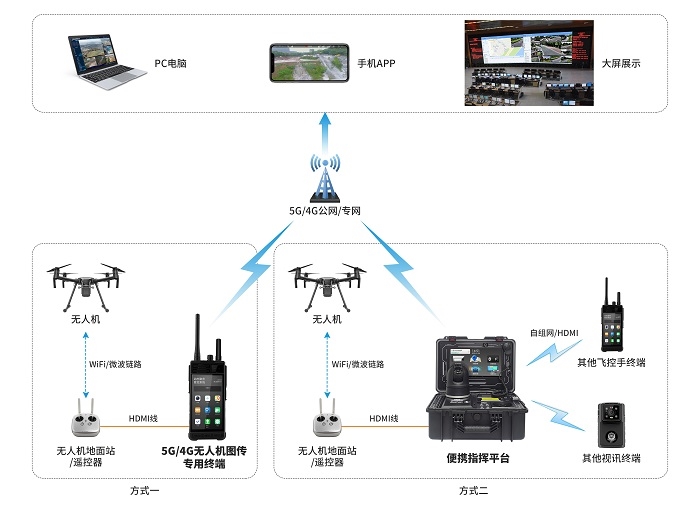

系統可通過如下兩種方式實現組網：

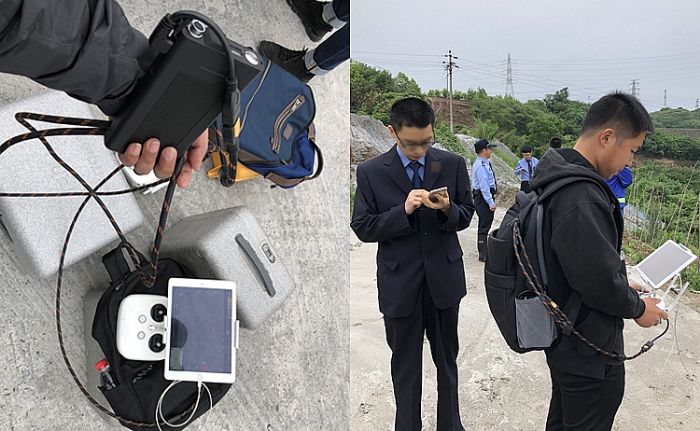

    一、無人機從高空采集視頻后，通過WiFi/微波鏈路數據到達地面站/無人機遙控器，再由5G/4G無人機圖傳專用終端(5G/4G單兵)進行實時傳輸。


    二、無人機從高空采集視頻后，通過WiFi/微波鏈路數據到達地面站/無人機遙控器，匯聚于專用的便攜指揮平臺(5G/4G指揮箱)進行實時傳輸。便攜指揮平臺既作為管控中心，又作為圖傳終端，能將多路無人機畫面進行匯聚、遠程圖傳和管理，還能匯聚指揮中心、飛控手等視頻，協助指揮中心了解飛控手所處區域的地面狀況，各飛控手之間可相互通訊，建立臨時前端應急指揮中心。


    以上方式采用5G/4G等網絡傳輸，不受距離環境影響，指揮中心可通過PC客戶端、移動客戶端或解碼器上電視墻方式觀看視頻，完成整個高空圖采實時可視化的任務。指揮平臺不僅可以實時監看前端無人機，還可以接入多種前端地面設備，如單兵、車載、應急便攜類終端，實現與前端的實時通信，將無人機視頻完美地融合到了應急指揮的整體系統應用中來。


    配套產品


    5G/4G無人機圖傳專用終端

雙外接攝像機，支持HDMI輸入，支持5G/4G/自組網，小巧便攜。

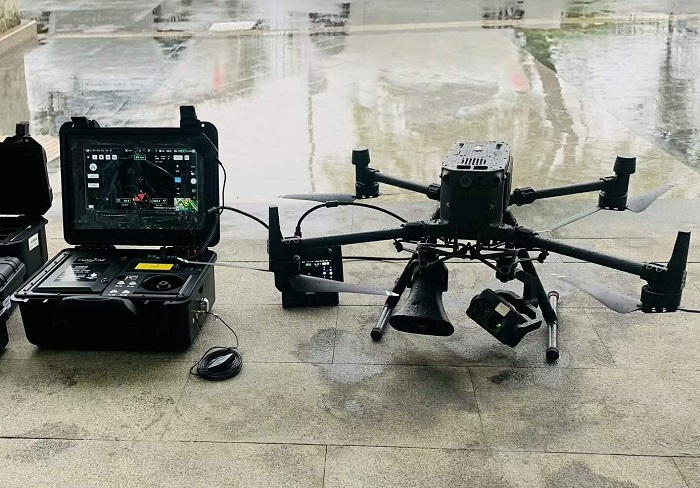

    便攜指揮平臺

雙屏顯示，支持5G/4G/自組網，既是管控中心，又是圖傳終端。

    應用場景

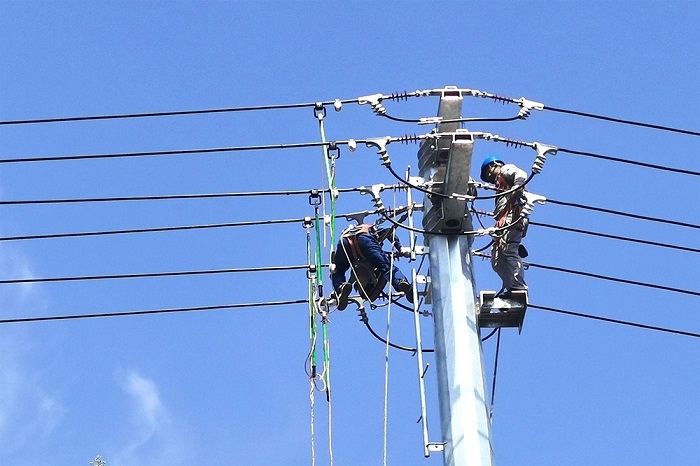

    01、電力線路巡檢

    傳統人工方式的電力線路巡檢，不僅工作量大，而且條件艱苦，特別是在野外山區和跨越大江大河的輸電線路，以及在水災、冰災、地震、滑坡環境的巡檢，所花費的時間長，人力成本高，風險性大。有些甚至是高危項目，難以完成。

    無人機具備高空、遠距離、快速、自行作業的能力、可以穿越高山、高架橋墩、高壓線鐵塔等，進行快速、360度全方位攝像，并將拍攝到的畫面實時回傳到指揮中心，方便指揮中心的工作人員實時觀察巡檢情況，及時發現問題，下達指令。


    02、消防偵察


    利用無人機無線圖傳系統，可協助消防部門對火災、水災等災害進行多方位監測。一是可以無視地形和環境，實現火場的全景監看，做到機動靈活開展偵查，特別是一些急難險重的災害現場，偵查小組無法開展偵查的情況下，無人機能夠迅速展開偵查。二是通過無人機偵查能夠有效提升偵查的效率，第一時間查明災害事故的關鍵因素，以便指揮員作出正確決策。三是能夠有效規避人員傷亡，既能避免人進入有毒、易燃易爆等危險環境中，又能全面、細致掌握現場情況。四是系統可擴展集成偵檢模塊進行檢測。比如集成可燃氣體探測儀和有毒氣體探測儀，對易燃易爆、化學事故災害現場的相關氣體濃度進行遠程檢測，從而得到危險部位的關鍵信息。


    03、治安巡邏

    當發生聚眾鬧事引發騷亂事件時，無人機可以飛抵事故目標區域上空對目標區域進行全方位不間斷的監控，幫助公安干警全面掌控事態。無人機拍攝的資料也可以作為對事故責任方進行舉證的依據。在大型安�；顒右部梢匀�方位了解掌控活動場面，預防和減少公共安全事件的發生，一旦發生事故，迅速做出反應，降低事故損失，同時這也將降低安全事件發生的概率。

    04、應急指揮和救援

    無人機可以在水災、火災、泥石流、地震等突發性自然災害和各類公共突發事件情況下，利用圖傳系統實時高清攝錄并回傳災害現場的視頻畫面及人員信息，協助前后端人員應急通信和快速救援，信息互聯互通。另外，在公網通信遭破壞、山區等公網的“盲區”，或人員大量聚集、公網用戶過多、平均帶寬不夠的場景下，無法/很難實現圖像傳輸。無人機圖傳專用終端和便攜指揮平臺可快速切換至“自組網”模式，前端指揮中心快速對自組網設備音視頻調度，滿足應急指揮調度的需求。

    05、交通管理


    無人機協助交通管理，極大的提高了事故反應效率，一旦發生交通事故后，無人機可以捕捉直觀畫面，助交管掌握涉事車輛的最后位置，快速還原交通事故發生時的場景，為事故責任認定提供數據支持。還可以在高速公路發生擁堵或重大事故時快速采集完整現場信息，明確堵點，促進疏導工作的展開。即使在城市地區主要路口和重要路段，無人機也可以進行全方位高空視頻采集，并長期保存，以便交警部門根據長期流量情況作出調整，比如重新設定路口信號燈配時，提高通行效率。


    06、檢務偵察取證

    檢務工作中，檢察機關需要及時收集與固定證據。在涉及生態環境保護、重點人群偵察、重大犯罪集團等取證中，涉事地點及情況復雜、違法點體量大、易受到暴力抗法干擾等因素，都為法警快速有效偵察取證帶來極大困難和危險因素。無人機無線圖傳系統可實現涉事地點、涉事人群的高空遠程偵察，多角度證據搜集，并可通過5G/4G等網絡實時傳輸至檢務指揮管理平臺，形成確鑿證據，提升偵查取證、遠程辦案、應急通信的科技能力和管理水平。

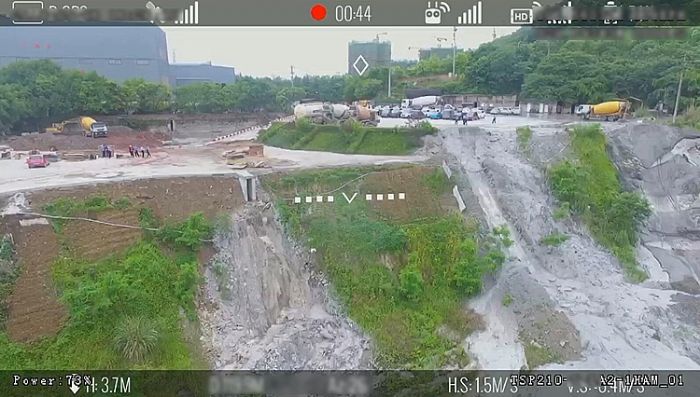

    07、資源測繪勘探


    在地質資源勘探中，常常由于地形復雜，交通不便甚至沒有交通，導致地質測繪和勘探工作往往很難開展。如果利用人工進入勘測區域進行信息收集，不但降低了勘測工作的效率，而且對于勘測人員的人身安全也會造成巨大的威脅。無人機無線圖傳系統作為一種適用于復雜地形條件下，地質勘測的一種重要的手段，可高效協助勘探工作者實現遠程圖像采集，為后續基于資料的地質構造、礦產資源或其他探測對象分布規律的挖掘研究提供強有力的數據支撐。


    08、水域巡查


    在傳統人工水域巡查中，只能沿著岸邊、在橋上或者是坐船進行巡查、取證、拍攝，但是河流附近環境復雜、樹木茂密、巡河效率低下、行走不便，還容易發生危險，且大部分的河流并不能通過坐船的方式進行巡河，就會導致巡查成本較高。河道兩岸環境十分復雜，兩岸環境的治理對河道生態至關重要，單純依靠人工排查很難有成效。


    采用無人機無線圖傳進行水域巡查，可提前設置無人機自動巡航，自動將視頻實時傳輸至后臺大屏幕，現場人員可以及時發現異常狀況，并隨時接管無人機進行拍照取證。另外，系統還可擴展接入多種AI識別應用(漂浮物、違章違規、非法捕魚、非法排污等，以實現無人機在巡邏過程中自動識別，助力智慧水利建設。
