上海易視網絡攝像機視頻監控方案

前言

    一

    此系統介紹的是基于GloVIEW網絡攝像機的全數字化監控系統, 網絡攝像機由于具有安裝方便、擴展方便、低成本、高集成度等諸多優勢而成為監控行業的發展方向。上海易視計算機科技有限公司(Shanghai EASI Computer Technology Co., Ltd)是以上海市計算機研究所、海業國際投資控股（集團）有限公司為依托和主體投資，主要致力于網絡視頻系統的研究、開發、制造、銷售。公司充分結合國內視頻應用領域的特點，研制出在視頻監控技術方面具有國際先進水平的GloVIEW系列網絡攝像機.在合作伙伴們的全力支持下，我們的GloVIEW系列網絡攝像機,已在眾多領域中廣泛應用，其中包括電力系統的變電站及高速公路收費站、醫院高等病房、學校、工廠、煤礦、跨地區的企業集團等等。在實際應用中，我們在廣大用戶的積極配合下，不斷完善系統的軟硬件功能，真正實現安裝快捷、使用簡單、維護方便，并且切實滿足每個特定用戶的獨特需求。

    二 系統拓?fù)鋱D

   三　上海易視網絡攝像機視頻監控方案優勢

    基于硬盤錄像機的監控系統 和 基于網絡攝像機的監控系統 比較:

    基于網絡攝像機的系統具有如下優點：

    先進性：利用現有的綜合布線網絡傳輸圖像，進行實時監控系統所需的前端設備少，連線簡潔，后端僅需一套軟件系統即可；

    可靠性：主要設備網絡攝像機采用了嵌入式實時操作系統，所需設備簡單，而圖像的傳輸是通過綜合布線網絡實現的，系統可靠性相當高；

    性能價格比：所需設備極其簡單，系統的控制由后端的軟件系統實現，省去了傳統模擬監控系統中的大量設備，如昂貴的矩陣、畫面分割器、切換器、視頻轉網絡的主機等。由于圖像的傳輸通過綜合布線網絡，省去了大量的視頻同軸電纜，降低了費用；

    安全性：系統設置了不同等級的使用者權限，僅有最高級權限的用戶才可對整個系統進行設置或更改，沒有權限的用戶是接收不到圖像的。另外，圖像數據是存儲在監控中心的,安全性比較高；

    使用及維護性：系統的安裝極其簡單，軟件系統的安裝及使用也非常易懂。在維護性方面，系統的接線十分簡潔，而主要設備的可靠性很高，維護性能好，而且可實現遠程維護；

    擴展及延伸性：當需要增加監控點時，只需要通過現有網絡增加一臺攝像機，不需要對現有布線系統做什么改動；

    應用范圍廣闊：區域性監控，利用網絡傳送實時圖像，如辦公室、大樓等；跨區遠端監控，連鎖事業、大型工廠機房、遠端老人、兒童看護、公共建筑、無人環境監控、金融機構分行監控、交通監管、錯誤警報辯識等。

于IE瀏覽

四 基

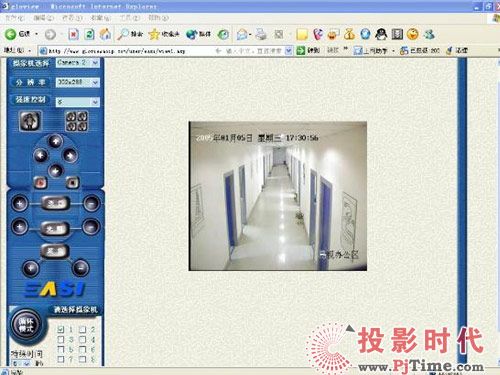

    通過IE瀏覽器遠程訪問服務器時,需要使用我公司提供的AOIP(動態IP)服務。 用戶在購買機器以后，可以向本公司申請開通動態IP服務，每一個申請的用戶都將得到一個網址，如 http://www.gloviewaoip.com/user/xxx.asp, 其中，xxx為會員名，用戶可以自定義。用戶訪問此網址即可連接到自己的網絡攝像機器。

    如下圖所示:

上海易視網絡版監控軟件

    網絡版監控軟件由兩部分組成，服務器端（USER MANAGER）及客戶端（GLOVIEW MONITOR），主要對針對大規模監控點（如：交通道路、軍隊、公安、教育、銀行、石化等行業）設計開發，方便系統的管理、維護，增強監控系統安全性。 軟件主要功能：

(一) 客戶端軟件

    1、多畫面監視

    1/4/6/8/9/16 畫面分割模式，支持不規則畫面分割，可以通過簡單操作實現放大、還原、全屏、圖像交換等操作，可以通過拖放攝像機圖標實現對不同攝像機圖象的監視，簡單易用，并且可以拍照、設置圖像循環播放等。

    2 、錄象和回放

    一套軟件支持100路同時錄像， 可以通過本地播放器或遠程播放器通過多種檢索條件進行錄像檢索及回放。

    為增強錄像的靈活性，軟件同時提供了多種錄象方式，有移動錄象、自動錄象、手動錄象、單個錄象、預置點錄象、報警錄象等。

    移動錄象 動錄象是當服務器（網絡攝像機）檢測到現場發生圖象運動就自動把現場情況記錄下來（例如有人在攝象機前走過，服務器（網絡攝像機）會自動記錄到本地計算機上）。

    自動錄象 自動錄象是指在軟件中設置服務器（網絡攝像機）的錄象時間段，當客戶端軟件所運行的電腦系統時間進入設定的時間段后自動把這一時間段的圖象記錄下來。

    手動錄象 使用手動錄象方式時，只能通過人為地去控制才能起作用，即用戶設定某一通到為手動錄像機那么只有用戶去停止它，它才會停止錄像。

    單個錄象 右擊需要錄象的某一窗口，在彈出的菜單中選擇“單個錄象”軟件自動把此窗口的圖象記錄到當前設置盤符的 MP4_RecData文件夾中。關閉的時候直接在彈出的菜單中單擊“停止錄象”即可。

    預置點錄象 是在軟件中預先設定攝象機的觀測點，當服務器（網絡攝像機）接受到報警信號時觸發攝象機快速準確的回到預先設定的狀態。一臺球機一般最多可以設定 63個預置點。

    3、獨有的短信功能

    可以通過專用的手機短信息發送設備將報警信息發送到指定的手機號碼上，同時，用戶也可以通過普通手機發送短信息開啟或停止此功能。

    4、動態IP功能

    當用戶使用 ADSL等動態IP接入INTERNET時，只要用戶申請注冊，我們即可給用戶提供的相對靜態的“IP”地址，我們將贈送給用戶一個會員名，用戶只要在我們的軟件中輸入我們提供的會員名，即相當于輸入此用戶名相對應的視頻服務器（網絡攝像機）的公網IP地址。（一個視頻服務器（網絡攝像機）對應一個會員名,會員名可以由用戶自行定義,如"高橋石化"）

    5、斷電后自動連接功能

    當軟件處在播放或者錄像狀態時，如果此時視頻服務器（網絡攝像機）停止供電，那么軟件將停止播放圖象同時也停止錄像，但是如果視頻服務器（網絡攝像機）正常供電后，軟件將自動連接服務器（網絡攝像機），同時恢復原來的播放及錄像，無須人工干預。

    6、語音廣播

    監控軟件可以向多臺視頻服務器（網絡攝像機）發送語音信號。

    7、遠程配置

    遠程登錄到服務器（網絡攝像機）上，配置服務器（網絡攝像機）的各項參數，如修改用戶名，密碼， IP地址，調節碼流等。對服務器（網絡攝像機），遠程升級，遠程重啟等。

    8、狀態查看

    通過軟件可以查看某一服務器（網絡攝像機）上有多少用戶在線，分別在觀看哪些通到的圖像，當前圖像的碼流是多少等信息。

    9、支持雙碼流

    同一視頻信號可以輸出高低兩種碼流，高碼流可以用來本地錄像，低碼流可以用來網絡傳輸，或帶寬較好的客戶端連接高碼流，較差的連接低碼流。

    10、雙向語音對講

    即通過電腦可以與遠程視頻服務器（網絡攝像機）的現成進行雙向的語音交流。

    11、報警功能

    視頻服務器（網絡攝像機）可以輸入最多16個報警信號開關，如紅外報警，煙感報警等，輸出4個報警信號開關，如警笛等。

    12、多級流媒體轉發

    當帶寬不足或需要數十人同時觀看時，需要采用流媒體轉發視頻圖像。

    13、電子地圖

    用戶可自行編輯所需的地圖文件，把添加服務器（網絡攝像機）和有直觀感的地圖結合起來，根據地理位置從電子地圖上更加方便的觀看各個監控點。從而降低了操作軟件的復雜性。

    14、電視墻功能

    通過解碼主機將數字信號還原并輸入至電視墻，實現電視墻監控，從而達到專業級監控效果。

    15、自動加載觀看方案 (僅限單機版)

流媒體轉發服務器

(二)

    1、 功能

    a) 可將遠程接收過來的圖像轉發到LAN內的數十臺電腦，以解決帶寬不足及網絡攝像機器處理能力不足的問題。

    b) PC1發送請求后，如果已經有其他客戶端在觀看這一路圖像，則轉發服務器直接將這一路圖像轉發給PC1。如果沒有其他客戶端在觀看，則轉發服務器先連到網絡攝像機器獲取圖像數據，然后轉發給PC1。

    c) 一臺流媒體服務器可同時處理150~300路圖像。

    2、 拓?fù)鋱D

中心監控管理軟件(服務器端)USERMANAGER

(三) 中心監控管理軟件(服務器端) USER MANAGER

    1) 集中添加、管理網絡攝像機器，集中添加組（部門）和用戶，并對每個用戶能看那些監控點、什么時間段、有什么控制權進行分配和管理。如下圖：

    1) 用戶權限 分為5種級別 administrator > super user > power user > user > guest

    不同級別 administrator 角色客戶在控制時，其它低角色客戶都不能控制，并向所有低級別角色客戶發送一條信息“用戶 administrator 取得了某某網絡攝像機器、某某通道的控制權”。如果低級角色客戶控制時，會彈出“對不起 , 云臺正被用戶使用”提示。 Administrator 角色客戶或高級權限角色客戶 10 秒鐘內沒有控制時，自動放開控制權，給低級角色客戶和想要控制角色客戶控制權。相同級別 兩個相同角色客, 戶同時控制時，是由時間區分控制權。當一個客戶先控制時，相同角色客戶想控制，只能等待相同角色客戶放棄或 10 秒鐘內沒有控制后，才能取得控制權。 Guest 角色用戶不能控制云臺、變焦、聚焦、光圈，其它權利都有。

    3) 事件查看器記錄 User Manger 上的用戶在客戶端軟件操作事件的日志。可以使用事件查看器查看并管理事件日志、收集軟件問題以及監視 用戶在客戶端軟件操作安全事件。

網絡攝像機應用趨勢

    以太網技術成熟后，寬帶信息網絡將以太網絡端口延伸到整個大樓，除了提供高速的網絡接入外，還能取代銅軸電纜圖像傳輸線路，將實時圖像監控納入寬帶信息網絡應用范圍，這就使得信息網絡代替?zhèn)鹘y(tǒng)閉錄電視成為了必然。

    隨著數字視頻壓縮編碼技術的日益成熟，微機的普及化，為基于PC的多媒體監控創造了條件�；�于PC的多媒體監控系統功能較強，但是主要解決了小范圍監控的問題。當傳輸距離遠或者需要上網時，基于PC的多媒體監控穩定性不夠好、功耗高、需要有人值守、軟件的開放性不好。這就為基于網絡和嵌入式 技術的網絡視頻監控提供了舞臺。

    網絡攝像機集成普通攝像機和網絡轉換器，將圖像轉換為基于TCP/IP網絡標準的數據包，使攝像機所攝的畫面通過RJ-45以太網接口直接傳送到網絡上，通過網絡即可遠端監視畫面。

    網絡攝像機采用了最先進的攝像技術和網絡技術，具有強大的功能。內置的系統軟件能實現真正的即插即用，使用戶免去了復雜的網絡配置；內置的大 容量內存能存儲警報觸發前的圖像；內置的I/O端口和通訊口便于擴充外部周邊設備如：門禁系統、紅外線感應裝置、全方位云臺；另外還提供軟件包 （SDK）便于用戶自行快速開發應用軟件。
