金三立 E-NVS娛樂場所遠程視頻監控解決方案分析

解決方案說明
來源:投影時代 更新日期:2009-09-02 作者:pjtime資訊組
內容導航:  分頁瀏覽 | 全文瀏覽

五:解決方案說明

E-NVS系統介紹

  “E-NVS”全稱Embedded-Network Video System,即嵌入式網絡視頻系統,是基于嵌入式軟硬件應用技術,結合國際先進的H.264視頻壓縮技術,全數字化、網絡化、智能化的視頻監控系統。 “E-NVS”集嵌入式服務器、嵌入式中心管理軟件、大容量磁盤陣列等三類產品于一體,有功能強大、穩定性高、性價比高等特點。

實現功能如下

  1、用戶管理功能,包括登陸密碼更改;可加入、編輯和刪除用戶;可進行權限分配,系統管理員級,可所看到的監控點進行控制。操作員級,可對部分監控點進行控制。瀏覽用戶級,僅可進行視頻觀看,不能對設備進行任何操作和設置。

  2、圖像瀏覽與控制功能,可以選擇1、4、9、16、25等顯示方式,可方便地遠程控制“上/下/左/右/變焦/聚焦”

  3、錄像及資料回放功能,可以設置多種錄像方式、如定時、報警錄像、手動錄像等;可中檢索、播放、下載錄像資料。

  4、流媒體分發功能,實現音視頻數據流的分發作用,以滿足多用戶同時監視的需求。

  5、完善的報警功能, 報警處理策略包括:報警后聲音和燈光啟動;報警錄像和預錄功能;報警自動切換圖像;報警自動調出電子地圖等功能

  6、電視墻顯示,支持?jǐn)?shù)字矩陣切換功能,在監視器上輪巡多個監控點圖像。

  7、電子地圖設置,每個監控點和報警點都在地圖上生成特定的圖標;可以快速定位。

解決方案說明

  金三立‘E-NVS’視頻監控系統由視頻信息采集、傳輸系統、監控中心、遠程/上級監控客戶端四部分組成。其中監控中心是管理中心。

1、 視頻信息采集系統

  前端設備主要由半球攝像機、模擬高速球機、槍機、紅外機等娛樂場所本地的攝像機,增加視頻服務器設備組成。

  根據監控點的具體情況,在各監控點安裝相應的監控?cái)z像機。監控點的位置一般安裝在以下位置:

門口,主要監控娛樂場所出入人員

前臺,查看營業情況

接待大廳,查看大廳人員活動情況

活動大廳,查看大廳人員活動情況

走廊,查看走廊人員活動情況

廳房,監視小包房內的情況

其它場所、周邊等

  受限于網絡帶寬的影響,該KTV只選擇了四個重要位置通過網絡上傳到公安局監控中心,分別是門口、接待大廳、活動大廳、走廊。

2、網絡傳輸系統

  通信線路上,涉及到以下三類:

  A:部分前端網絡通訊:

  部分前端DVS采用電信/網通的ADSL或LAN方式來上網,需注意ADSL帶寬受限制,最多能上傳CIF格式圖像(512K碼流)。

  部分前端DVS采用2M專線或EPON方式上網,帶寬比較充足,能上傳D1格式圖像(1-2M碼流)。

  前端部分還可以使用3G無線網絡,當前的CDMA-EVDO網絡帶寬比較充足,上傳能達到1.8Mbps。

  B:遠程客戶端網絡:通常采用普通方式的電信/網通的ADSL來上網,或者采用公安系統的專網。

3、監控中心

  A:市局/分局監控中心硬件設備主要由E-NVS、控制鍵盤、電腦、監視器(電視墻)等構成,進行本區內所有監控系統的指揮、監控、管理、安全等作用。

  B:派出所監控室,直接使用電腦通過網絡來監控。

  C:存儲規劃:

  按照存儲周期為30天計算,需要這樣配置存儲,1臺E-NVS(16盤位)主機+1臺NVR(16盤位),總?cè)萘窟_(dá)到32T。

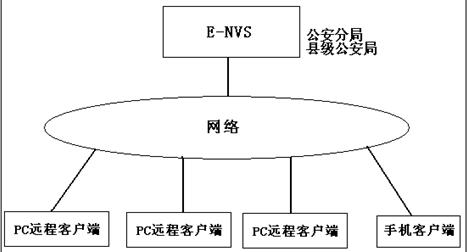

4:遠程監控客戶端

  A:遠程客戶端訪問,主要是指各級領導及各級警務人員可以隨時通過筆記本電腦或辦公電腦監控現場圖像。

遠程客戶端用戶利用客戶端軟件或IE瀏覽器,經過用戶名、密碼的認證后才能登陸系統。用戶實現分級管理,劃分權限。

  B:移動手機監控端,公安機關部分人員還可以利用智能手機安裝客戶端軟件后,實現監控功能。手機端也必須經過用戶名、密碼的認證后才能登陸系統。

‘E-NVS’配置方面:

  根據公安機關的實際情況,在公安分局/縣級公安局配置一套“E-NVS”管理系統,承擔中心管理作用、承擔中心存儲、中心轉發作用。因?yàn)槌袚?dān)日常重要監管工作的機關是公安分局/縣級公安局及其派出所。其它所有的遠程客戶端監控,都是通過這臺‘E-NVS’來統一管理。

從管理角度看

  1、該KTV本地監控室:在KTV本地監控系統采用的是模擬監控系統,對本場所的視頻信號進行監控。攝像機信號全部引入監控室監控系統,使本地工作人員實現對本站所有圖像進行監控管理。

  2、分局監控中心:分局監控中心對全轄區內所有娛樂場所進行統一監控和管理。

  3、上級監控管理中心:市級指揮中心或省級指揮中心,都可以作為遠程指揮中心來實現監控和管理,必要是可以對區域內所有的監控場所進行統一監控、管理和調度。
