分析：實用的電力系統遙視監控解決方案

    隨著電力系統改造和自動化建設不斷發展完善，電網企業大多已經實現了對遠程變電站/電網發電機組的遙測、遙信、遙控、遙調，即“四遙”功能。當前，各企業為了提高勞動生產率，增加經濟效益，開始對電力生產實現無人值守或者遠程遙控操作。網絡視頻監控系統作為“五遙”是對“四遙”的補充和完善，越來越廣泛地被電力用戶應用到電力生產管理調度之中。無人值守變電站管理模式的推廣，變電站巡檢制度的建立，在巡檢中心、集控中心（集控站）等相關部門通過現有的電力通信網對所屬變電站實現遠程實時圖像監控、遠程故障和意外情況告警接收處理，可提高變電站運行和維護的安全性和可靠性，并可逐步實現電網的可視化監控和調度，使電網調控運行更為安全、可靠。

    嵌入式網絡視頻服務器（DVS）是以數字壓縮及網絡傳wo輸技術為核心，采用目前先進的視頻數字化技術并適應客戶需求的IP網絡視頻監控產品。該產品能夠滿足客戶對遠程視頻監控方面的需求，可廣泛應用于諸如對電力無人駐守變電站監控。

    二、系統概述

    本系統是一種基于嵌入式網絡錄像機（DVR）的電力變電站監控系統。它可以實現對變電站區域內場景情況的遠程監視、監聽及喊話；監視變電站內變壓器、斷路器等重要運行設備的外觀運行狀態；監視變電站內CT、PT、電纜接頭和絕緣子等高壓設備的外觀狀態；監視變電站內隔離開關和接地刀閘的分合狀態；監視變電站內其他充油設備、易燃設備的外觀狀態；監視變電站內主要室內環境（主控室、高壓室、電容器室、獨立通信室等）的情況；實現變電站站內關鍵部位防火、防盜自動監視，可進行周邊報警聯動。

    嵌入式網絡錄像機（DVR）系統是指以計算機硬盤為圖像記錄媒體，集成畫面分割、切換、云鏡控制、錄像、網絡傳輸、視頻報警及報警聯動等多功能為一體，高度智能化的系統。相對傳統的監控系統，嵌入式網絡視頻服務器系統具有功能高度集成、操作簡單、維護方便、易實現網絡監控、畫質好、超大的記錄容量、易檢索、高安全性等優點。

    三、DVR電力系統方案內容

    （一）、用戶需求分析

    根據我們對電力行業的了解，對電力行業的需求可以總結如下：

    1)變電站內各類設備（如：主控室控制屏顯示、儀表讀數、開關室設備、主變壓器和各主變風扇運行、電容器室等）運行情況；

    2)實時監視變電站大門口和主要通道；

    3)實時接收周界和室內紅外報警信號；

    4)實時監測變壓器油位和火災報警；

    5)實時監測電纜溫度；

    6)隨著技術的發展，視頻監視圖像可作為對事故追憶的一種有效手段，幫助技術人員查看事故發生時變電站的狀況，從而盡可能地找到事故發生的原因；

    7)現場操作指示變電站的各種操作要嚴格遵守操作規程，但是各種操作也比較繁瑣，因此必須要有相應的保證措施──一般都采用系統的"五防"閉鎖結合操作人員使用"五防"鑰匙的方法來達到這一目的。在視頻監視技術出現后，可以利用遠程實時監視功能，由調度中心的值班人員對遠方變電站操作人員進行操作指導，如果發現不正確的操作，可以通過電話、手機及時提醒操作人員，從而確保操作的萬無一失。另外，也可以發現一些在施工現場不容易觀察的遺留工作物品，這時可以利用高空攝像機來發現這些遺留物品，從而消除安全隱患；

    8)安全防范這里說的安全防范是指防火、防盜。系統通過分布在變電站的各種傳感器，如煙感傳感器、紅外微波探頭、門禁傳感器等，接收并及時地將報警信號傳送給調度中心，以做出相應處理。

    根據對以上需求的分析，我們發現有如下特點：1)系統要具有高度的集成性。2)通過圖像可以實時監視電網的運行。3)需要有報警功能，在發生報警情況后可以聯動報警。4)指揮中心和現場工作人員可以進行語音交流。5)可以實時錄像和回放。

    （二）、系統設計原則

    主要依據電力行業對電力遠程監控系統的需求，以及本產品在電力系統多次應用過程中實際經驗，電力遠程監控系統招標文件技術部分中所提出的整體建設目標、系統功能、技術性能指標等，在設計時著重參考《工業電視系統工程設計規范》、《MPEG4視音頻編解碼標準-視聽對象的編碼（6部分）》、《100BASE-TX快速以太網接口標準》、《廣電集團電力系統技術標準》等標準。

    解決方案以滿足實際應用為出發點，在視頻傳輸方面盡量利用電力現有的通訊網絡以求最大程度降低系統造價。

    系統設計原則：系統穩定性、可靠性、先進性、兼容性、易操作性、免維護性和可擴容性等。

    （三）、系統網絡結構

    基于嵌入式網絡錄像機（DVR）的系統，對于納入監控范圍的變電站的數量沒有限制，主要視其應用環境的網絡狀況，因此基本上系統規�？筛鶕�(jù)電網區域范圍大小和變電站數量自由組合定義。同時系統可按多級組網的方式形成大規模的監控網絡。

    根據電力行業的應用特點及管理模式，其電力變電站系統基本上分為主控中心（調度監控中心）、站端系統的二級網絡結構方式。系統在各變電站站端裝備一臺DVR，完成對視音頻信號的數字化及編碼壓縮處理，將其和報警等數據信息一起打包成IP數據包在IP網絡上傳輸；調度監控中心，利用中心與變電站之間的10/100Mb/s(10/100BASET-E1)光/電接口通道，接收各變電站站端嵌入式網絡視頻服務器上傳的視音頻、報警信息，同時通過“電力系統管理軟件”進行遠程實時監控。

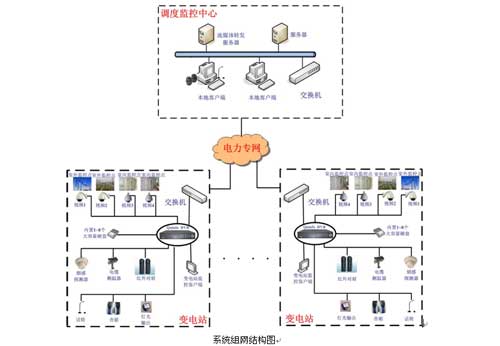

    其基本組網結構圖如下圖所示：

    （四）、系統組成

    如前所述，根據電力行業的應用特點及管理模式，電力變電站監控系統由調度監控中心、變電站站端部分和傳輸網絡3部分組成。其中調度監控中心主要包括監控管理服務器、中心值班員工作站、錄像資料存儲設備以及網絡視頻集中監控系統應用軟件。變電站監控前端部分包括攝像機及配件、語音設備、嵌入式網絡錄像機（DVR）、告警處理單元等。

    視頻、音頻、告警信息，由嵌入式網絡DVR壓縮編碼后，通過通信網絡上傳到監控中心，完成實時監控，掌握站內設備運行情況。監控中心可實施對變電站監控設備的管理、告警信息的查詢、圖像瀏覽和控制等功能�？紤]到電力系統建設的階段性特點，基于嵌入式網絡DVR的電力變電站監控系統具備良好的可擴展性。各功能部分采用模塊化結構，易于擴容、組網方便、配置靈活，并具有良好的用戶接口。

    1、變電站前端部分

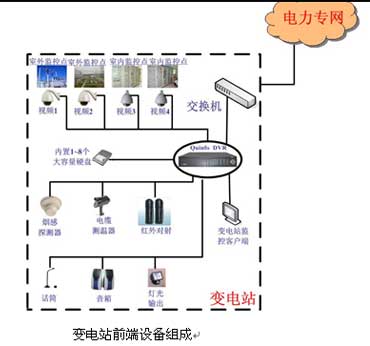

    變電站前端設備組成

    變電站前端部分設備主要由嵌入式網絡DVR、視頻采集、報警輸入/輸出設備、變電站監控客戶端等主要設備組成，主要完成圖像、聲音的采集、編碼和傳輸、攝像機的控制和報警聯動的輸入/輸出工作。在每個變電站室外場地安裝2個或數個室外高速球機，它可以清楚地監視變電站場地內的人員活動情況、清楚地看見主變或其他室外設備的具體運行狀況；在主控室安裝一個或多個室內變速一體球機，可以清楚地看見人員設備情況，甚至可以清楚地看見儀表盤上的讀數。在主控室、設備間、高壓室等可以安裝紅外探測器、煙霧探測器等報警探頭，預防監測各種意外情況。

    變點站工作人員可以通過兩種方式進行本地控制攝像機的鏡頭、云臺設備：通過變電站監控客戶端登錄到調度監控中心的服務器或直接控制DVR的面板來進行操作。

    1.1、數字監控主機單元

    嵌入式網絡DVR是系統中的核心設備，執行有關標準規范中所謂的站端視頻處理單元的功能，主要包括：采集變電站各監控對象的視頻圖像和背景聲音，經過壓縮編碼后上傳到監控中心；在需要時，通過現場網絡連接解碼器，根據本地或監控中心操作發出來的命令控制視頻切換、控制鏡頭聚焦、近景/遠景、光圈調節，控制云臺上下、左右和自動巡視動作；根據告警處理單元、報警探測器采集到的各種狀態信息和報警信息，實現警視聯動錄像功能，自動啟動告警照明燈、警鈴等受控設備，自動以字幕、聲光提示報警加以說明；與變電站相關自動化系統（即綜合自動化系統或RTU、門禁系統等）互聯互動，根據預先設定信息實現和所連接的自動化系統之間的聯動；監控錄像存儲等。需要特別指出的是，由于嵌入式DVR的獨特性能和強大功能，在變電站站端和監控中心之間網絡帶寬允許的情況下，它可以將變電站站端所有監控對象的視頻圖像實時上傳到監控中心并同時顯示。

    1.2、外圍攝像機監控設備單元

    由于各變電站規模、電壓等級、變電站形式（室內、室外）的不同，外圍監控設備的類型、構成和組織結構，尤其是攝像點的布置和攝像機的類型數量差異較大，總體上以滿足圖像監控基本目標和要求為原則進行配置。應用于變電站監控的攝像機室內采用紅外球形攝像機，室外采用智能高速球形攝像機。

    1.3、報警管理單元

    報警探測器包括煙感探頭、溫度探測感應探頭、紅外線光束對射探頭等，用于監測變電站設備和環境的異常情況。所有報警探測器的告警限值可以通過軟件設定。

    報警探測器采集的節點告警狀態最先經過告警處理單元的處理，并完成一些邏輯關系，以數據的形式通過RS232/485串口上傳到嵌入式網絡DVR并最終到達監控中心。在監控中心監控管理系統軟件根據事先的設定程序，執行一系列關聯操作，如對指定監控點圖像進行錄像，通過嵌入式網絡DV啟動變電站相關位點照明、控制一體化球形攝像機到相關預置位點等等。此外，變電站綜合自動化系統也可以和變電站監控系統建立鏈接，將有關告警數據發送到監控中心，并由監控中心執行如上所述的處理程序。

    1.4、其它輔助設備單元

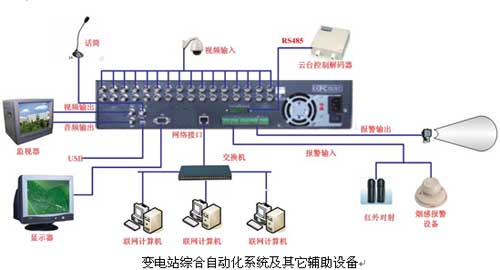

    變電站綜合自動化系統及其它輔助設備

    變電站監控前端可根據系統需要配備標準機柜放置站端設備，配備麥克風、喇叭等語音設備通過系統軟件實施廣播、對講等功能，配備防雷設施、直流供電電源、不間斷供電電源等等。

    2、調度監控中心

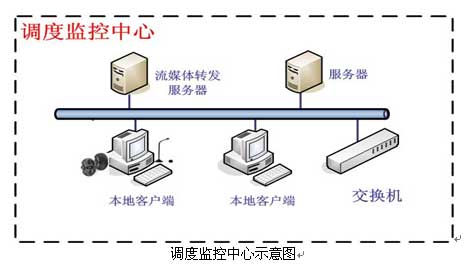

    調度監控中心示意圖

    為保證系統高可靠運行，調度監控中心的中心服務器采用動態按需轉發方式，變電站前端至中心服務器和中心服務器至局域網用戶都采用TCP方式連接，以保證數據傳輸可靠性。

    調度監控中心的基本功能是完成所轄變電站圖像的實時顯示、控制、存儲、管理等功能，其硬件系統主要由系統服務器、值班員工作站、網絡接口設備、存儲打印設備等組成。

    1）系統服務器

    監控中心設系統服務器，安裝Windows操作系統以及監控系統管理軟件，并根據需要配備大容量硬盤或外置存儲設備。系統服務器作為監控中心的系統操作平臺，主要負責接收、存儲、分析、統計和查詢遠端變電站上傳的視音頻、告警、數據信號，同時執行系統管理功能，包括管理系統用戶和設定用戶權限、管理和配置系統設備、對報警信息進行聯動處理、作為網絡服務器管理網絡用戶和網絡設備等等。

    2）流媒體轉發服務器

    流媒體轉發服務器實現流媒體數據接受及復制、分發及客戶端控制命令的統一調度轉發等功能。流媒體服務模塊裝有專門針對帶寬在2M以下的VPN、WAN等廣域網環境下的音視頻傳輸而開發的網絡視頻管理軟件，目的在于緩解網絡帶寬緊張的區域，對該區域內的視頻服務器的訪問全部通過流媒體轉發服務器軟件來進行轉發，使得該視頻服務器的視頻服務只占一個通道。別的相關單位，經授權后可訪問流媒體服務器，通過我流媒體服務器的轉發，進而實現對前端某個監控點的訪問。

    3）值班員工作站

    值班員工作站可根據需要集中或分散地設在運行班組、保衛部門、安監部門或值班領導處，對于監控變電站數量較少的系統可將系統服務器兼做值班員工作站。值班員工作站安裝Windows操作系統，通過IE瀏覽器或電力系統管理軟件對下轄各變電站進行實時監控，包括：啟停錄像功能，控制攝像機動作，控制雨刷、照明開關和變電站其他控制操作動作；顯示系統和各變電站電子地圖，顯示布防和撤防狀況和進行布防和撤防；對監控畫面進行各種分割顯示、輪巡顯示、全屏及縮放顯示；監控設備工作狀態，自動生成運行日志，自動進行維護管理；查詢報警狀況和記錄，歷史錄像記錄和管理；打印輸出實時的和歷史的各種數據、報表、圖像等功能。

    4）其它設備

    監控中心可根據系統需要增設音響、話筒、不間斷供電電源等設備以及避雷器、隔離變壓器等防雷抗干擾設備。

    3、傳輸網絡

    信息傳輸對網絡的基本要求是高速率、低延時、支持QoS以及資源動態分配。本系統采用快速以太網交換式網絡，支持組播以及VLAN技術，是多媒體通信較為理想的網絡支撐環境，在端與端之間建立了并行的傳輸通道，獨享網絡帶寬，而不會發生任何沖突，大大降低了傳輸遲延，保證了QoS的質量。

    各變電站到縣調監控中心的信道利用中心與變電站之間的光纖，各變電站的圖像數據信號上傳至縣調監控中心。

    四、DVR電力監控系統綜述

    電力變電站監控系統基于嵌入式網絡DVR硬件設備，并以系統管理軟件為核心，執行強大的系統功能。

    （一）、系統主要功能

    由于在電力變電站系統中，前端的視音頻信號通過嵌入式網絡DVR編碼壓縮成IP數據包，會同前端數據信號經嵌入式網絡DVR網絡接口進入IP網絡，因此，包括監控中心的系統服務器、值班員工作站、變電站本地工作站，網絡上的任一臺計算機終端，通過權限控制的方式可以實現對前端變電站的無級監控。

    1、實時圖像監視管理功能

    1.1、多路畫面同屏顯示

    監控中心、電力MIS網上的任意監控終端，通過系統管理軟件或標準IE瀏覽器，可實時監視同一變電站或多個變電站的所有圖像信息，可以同屏顯示多路（1、4、9、16路）實時圖像信息。多臺監控終端可同時監視某一點圖像信息，通信方式為IP單播或組播方式。

    1.2、輪巡監視多路監控畫面

    監控終端可以輪巡監視多路實時圖像信息，在設定的間隔時間內對系統內的所有監控點進行圖像巡檢，參與輪巡的對象可以任意設定，包括不同變電站的圖像、同一變電站的不同攝像機、同一攝像機的不同預置位等，輪巡間隔時間可設置。

    2、語音管理功能

    本地變電站和監控中心值班員工作站之間，不同的監控終端用戶之間，可以實現基于IP的語音功能，包括實時的語音半雙工對講及語音廣播功能；采用IP語音系統內單方呼叫，被呼叫方應自動應答（指系統IP應答）；不同的用戶之間進行在線工作交流；向低等級的用戶發出工作指令；變電站端場景錄音；與站內的維護操作人員對講機進行遠程對講。

    2.1、多方會議

    講話者通過使用連接在網絡上的麥克風，點擊軟件界面中的打開音頻控制按鈕開始講話，在網絡中的多個客戶可以通過點擊界面中的監聽和對講選擇是否接聽，按下監聽快捷按鈕后，接收到的聲音通過與本地服務器相連的音箱輸出，從而實現與接聽講話者的聲音。如果另一方想對大家發言，則同樣使用連接在網絡上的麥克風，點擊軟件界面中的對講快捷按鈕開始講話，從而實現多方的交互式視頻會議。

    2.2、雙方會議

    網絡上某兩個用戶想進行單獨交流，則就使用連接在本地服務器上的麥克風，從鏡頭管理組中選擇要交流的對方的端點，同時點擊軟件中的對講快捷按鈕與講話者進行通話，聲音則由與網絡相連的音箱輸出。從而實現點對點雙向語音通話。

    3、本地及遠程控制管理功能

    3.1、本地控制

    本地變電站通過監控客戶端的監控管理軟件（通過受權），可控制本地變電站的云臺、鏡頭等監控設備，及變電站的照明設備等，并且可以通過本地監視器控制本地變電站的云臺、鏡頭等監控設備。

    3.2、遠程控制

    通過監控系統管理軟件或標準IE瀏覽器，可控制遠端變電站的云臺、鏡頭等監控設備，布防/撤防設置，變電站現場照明等設備控制；也可以按照事先軟件設置的聯動策略對變電站報警觸發執行一系列的控制程序。

    自動復位功能對于受控的前端設備，包括云臺、鏡頭、燈光等，按照事先軟件設置，在控制完成后，可按設定的時間段恢復到默認狀態。

    控制權級別監控中心的系統服務器可以設置不同終端用戶的控制權等級，高優先級的用戶根據等級優先的原則可無條件獲得低優先級用戶的控制權，同級別用戶根據時間優先的原則獲得控制權。

    遠程燈光控制利用嵌入式DVR的報警繼電器輸出端口，分別外接一個電源控制繼電器，用來控制室內、室外燈光以及報警器的電源，利用管理軟件中的功能控制按鈕實現遠程燈光、報警器的開、關操作。

    4、錄像存儲管理功能

    系統默認的錄像速率為25幀/秒（PAL制式），但用戶可對錄像速率進行調整，以減輕硬盤與系統的負荷。每一路視頻數據錄像參數均可以獨立設定，相互之間不會有干擾。錄像的磁盤容量空間可設置，并具備自動覆蓋功能，即設定的磁盤容量空間被用完后，新的錄像資料將逐漸覆蓋最舊的錄像資料以循環利用磁盤空間。系統錄像功能包括實時錄像、定時錄像、運動檢測預觸發錄像及報警預觸發錄像。

   5、報警聯動管理功能

    電力變電站監控系統的報警種類可分為外圍報警和內部報警兩類。

    5.1、外圍報警

    外圍報警包括變電站事故報警、電力設備狀態變化及故障報警、消防報警、防盜報警、防火報警、電力設備水浸報警、門禁報警、非法闖入及畫面異動報警等，主要通過告警處理單元或變電站綜合自動化系統到達監控中心。報警事件發生后，監控終端將發出聲光提示并顯示報警位置和類型。監控中心將人工或按預定程序發出控制指令，聯動相應報警目標的圖像監視，指定相應攝像機進行錄像，啟動現場照明、警笛等。相關設備啟動后，應在設定的時間內自動關閉，且現場照明在白天（時間段可設）可不打開。

    5.2、內部報警

    內部報警主要包括前端視頻信號中斷報警和系統服務器磁盤容量空間報警。一旦因攝像機與嵌入式網絡DVR之間線路故障、網絡故障、設備故障等原因，導致視頻信號中斷丟失，或系統服務器的錄像存儲空間超過預定值，系統能夠立即檢測到并做出聲光報警提示和日志記錄等相應動作。

    報警級別可根據需要設定為嚴重報警、一般報警兩級。報警信號、報警內容可在任何畫面自動顯示。所有報警信息均自動保存，可由報警信息檢索回放相應的圖像錄像，需要時可打印輸出。發生多點報警時，按報警級別高低優先和時間優先的原則顯示存貯。

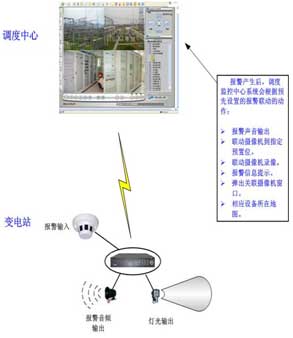

    5.3、報警聯動動作

    系統具備處理多事件、多點報警的能力。報警聯動動作包括下面幾種：

    啟動錄像：報警信號傳到服務器后，服務器啟動對某個或者某些鏡頭的錄像；

    客戶端信息提示：服務器接收到報警信號后，會給當前登錄的所有客戶端發出一個提示信息。用戶需要輸入信息的內容；

    客戶端語音提示：服務器接收到報警信號后，會激活客戶端播放聲音文件，用提示報警；

    客戶端圖像輸出：服務器接收到報警信號后，會激活客戶端去調入并顯示相應鏡頭的圖像；

    前往云臺預置位和開關量報警輸出：可以方便通過彈出菜單設置報警聯動的攝像機，可以聯動智能球型攝像機的不同預設置位；

    布防、撤防：各種探測器可以方便的布防、撤防，并可按時間自動投入或自動撤防；

    報警視窗內提供報警信號的詳細信息，可以通過點擊報警信息切換報警界面；

    報警信息存儲管理：實現報警聯動錄像，具備長延時錄像和慢速回放功能，可以多種方式查詢報警信息。

    6、電子地圖管理功能

    系統提供了全矢量電子數據地圖，可以任意放大和縮小而不變形。該電子地圖采用國際上流行的MAPINFO平臺。地圖上的街區、道路、河流、建筑物等都被分成單獨的圖層。所有無人值守機房被制作成了電子地圖上的一個單獨圖層――機房層。這些圖層不僅可以顯示其中目標的實際地理位置，還存儲了與該機房相關的各種數據信息，我們可以對電子地圖上的機房進行目標查找、信息查詢等操作，就像對現場實際的無人值守機房進行操作管理一樣。這樣我們通過對計算機地圖中的機房目標進行管理，實現了對所有無人變電站的監控管理。

    電子地圖具有以下功能：支持多級地圖分層次顯示；支持用戶在監控地圖上直接點擊攝像機、報警器等圖標，查看該攝像機的圖像，報警狀況；支持用戶對其選擇的圖像進行云臺、鏡頭的控制功能；當報警發生時，電子地圖可以轉到報警地點地圖，并提示報警來源。

    7、環境數據管理功能

    用戶可以在環境模塊中查看系統內數據設備的實時狀態，并對遠程開關進行控制。

    7.1、模擬量設備監控

    雙擊設備列表中的模擬設備名稱，窗口中將顯示該設備下所有的模擬量當前的數值、當前狀態、歷史狀態等信息。

    選中某一模擬量，點擊曲線按鈕，可以看到該模擬量24小時內的變化情況。

    雙擊某一模擬量，可以顯示該模擬量的相關視頻。

    注：橫軸代表時間，豎軸代表模擬量的數值。

    7.2、開關量設備監控

    雙擊右側設備列表中的開關設備名稱，窗口中將顯示該設備下所有的開關量的當前狀態、歷史狀態等信息。

    選中某一開關輸出，點擊開關控制按鈕，可以遠程對其進行控制。但用戶必須具有開關控制的權限。在權限認證的窗口中輸入登錄客戶端的用戶名和密碼，點擊確定按鈕即可實現遠程開關控制。

    雙擊某一開關量，可以顯示該開關量的相關視頻。

    8、系統管理功能

    8.1、歷史圖像管理

    監控中心值班員工作站、電力MIS網上的任意授權終端用戶均可通過訪問系統服務器，遠程檢索回放站端的任一攝像頭的歷史圖像及報警錄像。系統提供了智能化快速檢索回放錄像資料的功能，可按時間、地點、攝像機、報警事件等要素進行檢索，大大降低了檢索時間和復雜程度，使用戶可以迅速地查找到需要的錄像資料�；胤庞兄饚�、慢放、常速、快速及放大/縮小等多種方式，并可以將任意一副回放圖像存放成JPEG或BMP格式的圖像，供數據交換使用或打印輸出。

    8.2、安全管理

    本系統提供了多種安全措施，保證系統的正常運行及相關信息的保密性。系統實行操作權限分級管理，按工作性質對每個用戶賦予不同權限等級，系統登錄、操作均進行權限查驗；使用圖像掩碼技術，在壓縮后的每幀圖像中加入了特定的文字或圖像數據，防止原始錄像資料被人為篡改；

    防死機看門狗（WATCHDOG）功能，當嵌入式網絡視頻服務器（DVR）硬件設備出現異常死機時，看門狗功能可以自動重新引導設備恢復正常工作，保障設備的持續正常運行。

    備份功能，當系統發出磁盤容量空間報警或者用戶有重要的監控錄像需要備份時，可以使用系統的備份功能，將所需的監控錄像資料轉儲至其他指定的存貯介質。系統支持如可擦寫光驅、外接磁盤陣列等可以熱插拔的存貯設備，用戶無需中斷系統的工作就可以完成備份操作。

    9、與綜合自動化系統互連功能

    變電站綜合自動化系統也可以和變電站監控系統建立鏈接，將有關告警數據發送到監控中心，并由監控中心執行有關的處理程序。系統可以根據預先設定信息實現和所連接的自動化系統之間的聯動；根據RTU或綜合自動化系統的信息自動調整攝像機對準監視目標；當綜合自動化設備報警時，電力系統管理軟件發出相關報警信號；與綜合自動化互聯監視變電站中主要的斷路器和隔離開關的位置狀態信號，重要繼電保護與自動裝置的動作信號，以及一些運行狀態信號等實現聯動。

    10、系統的防雷和抗干擾

    考慮到系統電源防雷，在重要設備的用電插座處安裝一組單相電源避雷器，攝像機加裝直流電源避雷器。

    考慮到機房信號防雷，每條RS485控制線進機房處，串聯安裝一只接線式（雙絞線，導軌安裝）信號避雷器，在每條視頻線進機房處，安裝一只同軸視頻信號避雷器，在計算機網卡輸出處，安裝雙絞線避雷器。

    考慮到防雷接地，所有從視頻監控點到機房的數據線、電壓線、視頻線、均屏蔽穿金屬管，并且良好接地。

    考慮到系統抗干擾，采用集中式供電，所有從視頻監控點到機房的攝像機（包括燈光控制，安防等）的信號回路、控制回路、視頻回路、電源回路均采用了據線、電源線、視頻線，均屏蔽穿金屬管，并且良好接地。必要的屏蔽措施，回路之間相互獨立（屏蔽）、互不干擾。視頻線、控制線、電源線采用優質屏蔽線，并加裝避雷器。室外線纜（信號、控制、視頻、電源回路）在敷設時穿自來水鋼管，室內線纜穿渡鋅穿線管，管與管之間保持良好連接及接地。

    所有視頻回路、數據回路、電源回路均采用了避雷措施，視頻接口處加裝了視頻避雷器，數據接口處加裝了數據避雷器，電源加裝了電源避雷器（室外電纜均加裝了避雷器），所有設備均可靠接地。

    室外攝像機的防雷和保護裝置采用體積小、質量好的產品，并安裝在攝像機的機架內，個別無法安裝在攝像機機架內的，在攝像機附近裝不銹鋼機箱以安裝防雷和保護裝置，并采取防潮措施。

    （二）、系統的主要參數及性能指標

    視頻制式：NTSC或PAL格式；

    視頻壓縮方：H.264圖像壓縮編碼；

    視頻解像度：標準352×288像素，可自定義調整，最大704×576像素；

    幀率：25幀/秒/路（PAL制式），30幀/秒（NTSC制式）,向下可調；

    音頻壓縮標準：ISO-MPEGAudioLayer-3；

    系統可用率：>99%；

    同時可監看的變電站個數：>30個；

    視頻流占用帶寬平均）：250kbps(分辨率352×288，25幀／S)；

    系統平均無故障工作時間：MTBF>30000小時；

    硬件平均無故障工作時間：MTBF>100000小時；

    系統平均維護時間：MTTR<0.5小時；

    監控畫面顯示與實際事件發生時間差：<0.5秒；

    事件報警到系統自動記錄相應畫面時間差：<0.8秒；

    各報警探頭報警到后臺信息顯示時間差：<0.5秒。

    （三）、系統性能

    1）變電站場區、主控室及主要運行設備實行遠程視頻集中監控和事故預警探測功能。

    2）變電站場區在夜間或低照明情況下可進行遠程燈光控制，并具有在報警后自動開啟燈光和定時關閉功能。

    3）變電站具有對射紅外探測器、煙霧報警探測器等接入功能�，F(xiàn)場采用的報警管理設備接入數量大于8個報警輸入。具有現場報警聯動，和完善的報警聯動策略。如：煙感報警，紅外對射報警，測溫議測到電纜溫度超高報警等，當這些報警發生時，監控中心自動彈出相應的報警電子地圖，圖標閃爍，并伴隨有文字提示和聲音提示，攝像頭會自動按照事先設置好的策略進行切換，球型攝像機會自動轉動到發生事故的地點，并開始錄像。

    4）測量電纜接頭溫度的功能。

    5）多個變電站同時報警時可同時傳輸至調度中心。

    6）具有報警記錄查詢功能、溫度顯示具有本地顯示和遠程監控顯示，遠程監控顯示顯示變電站設備當前時間、溫度及變化趨勢。

    7）具有多級分層電子地圖功能，可以顯示攝像機、報警器等設備的位置。

    8）主站接收?qǐng)D像信號后，可在電力公司MIS網內利用IE瀏覽器實現監控。

    9）系統具有遠程維護能力。

    （四）系統特點

    DVR系統是基于嵌入式網絡錄像機（DVR）平臺，采用先進的互聯網技術和標準開發的新一代遠程視頻監控系統。系統采用標準的互聯網協議，能架構在局域網、廣域網和無線網絡之上，可以與各種類型的不同的以太網設備無縫連接。系統無須鋪設專用的視頻和控制電纜，授權用戶可在網絡的任何計算機上對監控現場實時監控，同時能與本地MIS系統緊密結合，真正做到一網多用。

    系統可根據電力行業的特點，實現變電站自動化遠程監控，具有高度的集成性，通過IP網絡有效地將系統的各個設備在統一的平臺內進行管理。系統采用分布式網絡架構模式，支持多級視頻服務的功能，可以方便系統的有效擴展。系統的網絡編碼器提供了一個RJ45的接口以及報警輸入接口。當發生報警時，可聯動多個設備協同工作。當監視點發生報警時，系統自動啟動各種對應的聯動設備。嵌入式網絡錄像機（DVR）提供了語音輸入/輸出接口，可以方便監控中心的管理人員和監控點的人員進行語音交流。系統提供遠程控制接口，可利用監控中心的監控軟件遠程控制變電站的設備如燈光的控制、空調溫濕度的控制等。

    五、DVR系統的安裝調試及運行維護

    1、設備的安裝

    1.1室外安裝嚴禁攝像機對準太陽或光源較強的發光物體，否則會造成圖像模糊或產生光暈。

    1.2所有視頻設備應盡可能遠離高壓配電裝置，至少應該在安全距離之外。不要在超出溫度、濕度或電源規格的狀態下使用攝像機。

    2系統的運行維護要點

    2.1經常檢查設備的散熱情況；

    2.2檢查連接處的松動、銹蝕問題；

    2.3對設備及攝像機防護罩定時清洗，防止灰塵阻礙設備運行，影響攝像機的清晰度；

    2.4定期檢查連接處是否緊固，接觸是否良好，接地引線有無銹蝕、接地體附近地面有無異常，必要時應挖開地面抽查地下隱蔽部分銹蝕情況，如發現問題及時處理；

    2.5雷雨季節到來之前作防雷檢查。

    六、DVR電力系統對電力安全運行的作用

    （一）、預防事故的發生及擴大

    通過監控中心、操作站能清晰監視變電所重要電氣設備的運行情況及戶內、戶外各場地的環境，包括變電所入口、道路、設備等；及時發現運行設備的異常情況，以便采取及時有效的措施，防止事故進一步擴大，使經濟損失減少到最低程度。例如，當某變出現控制回路斷線信號時（該信號是一個多個間隔的合并信號），可以作為輔助判斷工具，通過攝像機查看哪一只開關紅綠燈不亮，從而判斷出是否真的出現故障以及出現故障的具體開關位置等。同時該系統還在軟硬件上提供了可供多個監控用戶同時監視以及多個實時畫面同時顯示的功能，這樣既方便了多個網絡監控用戶同時或分時監視不同變電所的需要，又不影響通道對圖像信息的傳輸。

    （二）、加速事故處理減少停電損失

    無人值班的變電所，防盜、防火工作是極其重要的，其它系統很難做到這一點，而圖像監控系統系統卻做到了警視聯動的功能，我們可以對已安裝在變電所的各個報警探頭（包括紅外、煙感等）按要求進行定時或手動布撤防，這樣一旦變電所內發生防盜報警或消防報警時，該系統不但能及時向操作站及監控中心提供報警信息，還同時傳送報警圖像，報告值班人員有關事故的概況，值班員可立即根據情況做出處理決策。這樣便大大縮短停電時間，減少停電損失。

    （三）、為事故分析提供可靠的依據

    當變電所發生防盜防火報警時，該系統能迅速自動地將圖像切換到發生報警的探測器相應的位置。并自動啟動錄像系統進行事故追蹤錄像自動存盤，系統的事故追憶功能和事故順序記錄功能，將事故情況精確記錄下來，可以通過對報警錄像的提取回放，進行事故原因的調查分析，為事故的處理提供了現場第一手資料，給事故分析帶來了極大的方便和可靠的依據。
