H3C校園網監控發展與選擇

      近年來，隨著學校招生規模擴大，學校的安防工作日益重要，有專家提出了“安全辦校是排在學校工作的第一位”。如何更好的對校園內的各種工作做到更好的安全防范，建立一個平安校園，除了加強日常巡邏、保衛工作外，視頻監控將是一個十分有力的手段，可達到7*24小時巡邏的效果。這么多年的視頻監控發展，針對校園監控如何進行監控模式選擇以及視頻監控建設是各校領導、保衛處的首要關心問題。

    一、監控系統發展及演變

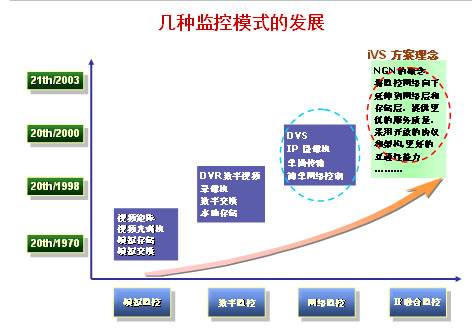

    經過這么多年的發展，視頻監控經歷了幾個階段的演變：

    視頻監控的發展趨勢是：模擬——數字化——網絡——融合化。

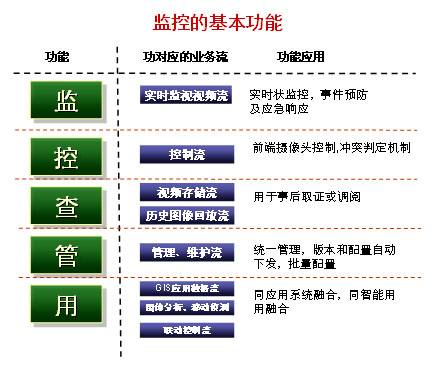

    監控的功能演變?yōu)閺脑瓉淼谋O(jiān)——實時參看、查——歷史查看逐漸延伸為監、控、查、管、用等幾個功能：

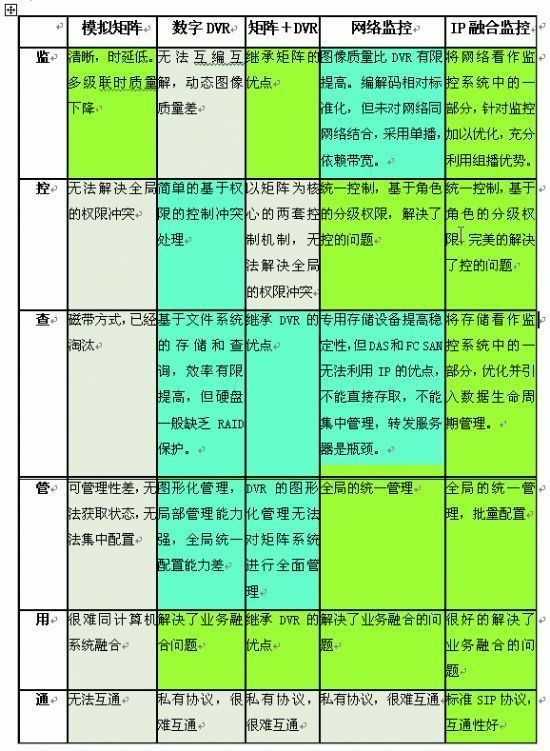

    各種監控模式的優缺點比較如下：

    二、校園網監控系統選擇

     校園網監控特點基于園區監控，隨著高校規模擴大、尤其分校區、大學城等建設，跨園區監控該選擇什么樣的監控？校園監控的選擇關鍵要考慮以下幾個問題：

（1）、采用標準化協議，兼容已有系統互通同時將來平滑擴容；
（2）、進行業務融合，與報警、區域聯防等形成聯動；
（3）、全局統一管理，權限分配；
（4）、可靠存儲，保證出事故時有據可查；
（5）、實時監控，支持單播、組播；滿足圖像及時呈現，監控圖像可以共享給相關使用部門，及時調閱。如學校主管領導通過桌面PC機就可以看到學校關鍵地方安全監控圖像，而不僅僅局限于保衛值班機房。

     學校監控的目的是保證教職工、學生人身安全、學校財產安全等，能夠?qū)�可能發生的事情進行事先預防、告警，已經發生的事件進行事后分析、查證。

     采用IP融合監控可以提供標準、開放的協議，靈活的IP網絡統一承載、存儲圖像可靠、后續調度靈活等特點滿足學校的監控目前需求以及將來的擴展。IP融合監控將是校園監控的選擇。

    三、H3C iVS智能監控系統

     以H3C公司iVS監控系統為代表的IP監控越來越多得到專業用戶認可，正逐漸取代以前的監控方式，成為新建校園監控項目的主流。

     H3C iVS監控系統借鑒NGN架構，采用標準編碼、控制信令協議，實現實時流和存儲流分離、信令和視頻流分離。可滿足各種規模需求，同時支持單播和組播網絡的需求。

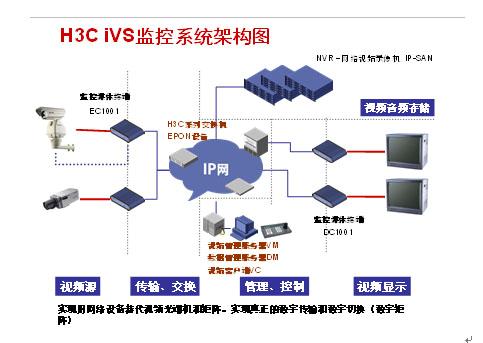

     H3C iVS監控系統主要分為監控接入層、媒體交換層、控制交換層、視頻應用層，由編解碼器、存儲系統、管理系統、網絡系統等四大平臺組成。

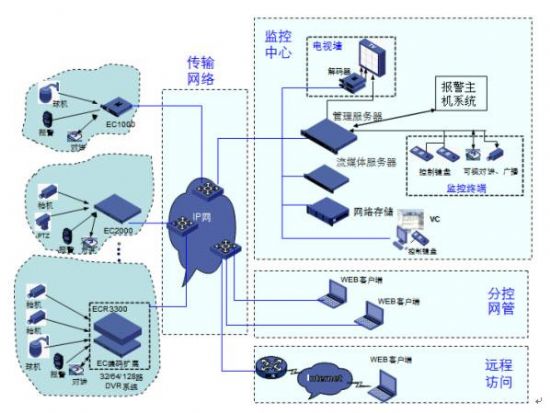

    1、H3C iVS校園智能監控部署

    前端設備部署：

     每個點部署EC2004或EC1004編碼器，完成圖像、聲音的采集和編碼。其中EC1004支持128Kbps到2Mbps碼流編碼，CIF分辨率；EC2004支持128Kbps到4Mbps碼流編碼，達到D1分辨率�？梢愿鶕�(jù)不同監控的場合進行選擇。

     編碼器通過以太網接入校園IP專網中，通過IP網將編碼后的視頻流送到監控中心和各分控中心。

     監控中心設備部署：

    監控中心部署H3C ISC3000集成監控中心和ISC3100集成監控中心輔機，ISC3000作為集成化的監控中心，對外提供統一的WEB訪問界面，實現對EC編碼器、DC解碼器、ISC3100（集成監控中心輔機）的WEB管理。

    通過ISC3000提供的WEB管理，用戶可以在任何一臺帶有網絡瀏覽器的終端上，輕松實現系統的業務配置、用戶管理、設備管理、音視頻實況瀏覽、歷史圖像的點播回放、云鏡控制、報警聯動。

     ISC3000提供了8個盤位的存儲空間，通過擴展接入ISC3100集成監控中心輔機，最大可提供64個盤位的存儲空間，按照使用500G硬盤計算，可提供32T圖像存儲能力，滿足高碼率長時間監控圖像存儲要求。

     同時在監控中心部署DC解碼器，可以將監控圖像在監視器、電視機、DLP大屏等模擬設備上顯示。

     通過ISC3000內置的攝像頭、告警、聲音、門禁等接入端口，可以實現對監控中心自身的安全防護。

     分控中心設備部署：

     分控中心部署一臺校園IP專網的計算機即可，通過WEB方式可實現對監控前端的控制、圖像觀看和歷史圖像調閱。

    2、H3C iVS智能監控系統優點

     H3C iVS方案充分整合了H3C在在IP網絡、視頻及IP SAN存儲等領域的技術優勢，同時借鑒了NGN中控制與交換分離的先進理念，方案具備以下特點：

     1) 先進的體系架構

     iVS方案充分整合了IP網絡、視頻、存儲、信令等領域的技術，采用開放的架構，標準的技術實現。系統將信令控制與媒體流交換分離的先進理念引入視頻監控系統。系統管理服務器只處理信令流，媒體流通過網絡或?qū)Ｓ昧髅襟w服務器的處理交換以分布式的形式分發出去，避免了由于媒體流處理的性能壓力而造成的核心管理服務器瓶頸問題，從而可以實現校園網監控規模的不斷擴展。

     2) 創新的雙流分離設計

     iVS方案根據網絡監控中對實時流和存儲流的需求差異創新性的在全系列編碼器產品中采用了實時流和存儲流分別輸出的雙流設計，其中實時流支持單、組播，存儲流支持iSCSI標準的TCP單播流，iSCSI標準技術的支持，使得編碼器到IP SAN盤陣間的端到端（P2P）連接成為可能，既滿足實時流低延時、大收斂比的訪問需求，又滿足了存儲流高可靠性、海量、分布式存儲的需求，避免了傳統方案媒體服務器轉發存儲流的瓶頸問題，優化了系統的整體并發處理性能。

     3) 高清晰的圖像質量

     iVS方案采用最新的專業圖像技術，可提供FULL D1高清晰圖像分辨率，支持MPEG2、MPEG4、H.264編碼格式，其中H.264支持其最高的MainProfile標準，編碼帶寬最高可達4M(H.264)-8M(MPEG2)，尤其是在高動態圖像監控場合，iVS可以為用戶提供廣播級的高清圖像質量。同時專網方案下通過組播優化等網絡技術，使得iVS具備低于300毫秒的實時性能，滿足校園監控的要求。同時可改的圖像質量支持在非重要場合下的監控存儲，降低整體的存儲空間。

     4) 專業可靠的海量存儲

     iVS方案支持網絡存儲和本地存儲兩種高可靠存儲模式。網絡存儲模式下采用了IP-SAN作為監控數據存儲設備，可以在分布式部署的同時實現集中管理、跨域共享、平滑擴容、兼容互通等。而當網絡故障時，本地編碼器通過內置緩存保存故障期間圖像信息，通過IP SAN存儲和本地緩存結合實現高可靠海量網絡存儲。當系統網絡不支持網絡存儲時，iVS方案的ER系列編碼器支持本地高可靠海量存儲，ER采用NAS架構，支持RAID5保護，選用SATA硬盤，最大擴展8塊硬盤實現本地海量高可靠存儲，所有資源可以被中心統一資源管理，同時支持遠程IP SAN備份。

     5) 智能便利的管理維護

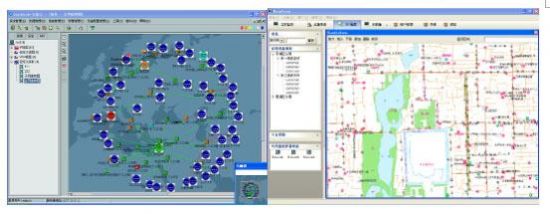

     將IP網管及業務控制平臺的技術應用至IP監控系統，徹底改變傳統監控只能依靠人工進行系統管理和維護的局面，實現編解碼、存儲、網絡傳輸和業務軟件（服務器）四大平臺的統一管理。支持分級分域的管理、靈活的用戶權限管理、自動的設備批量配置、全網設備的統一拓?fù)湟晥D、拓?fù)渥詣影l(fā)現管理、全網設備狀態管理、故障自動告警及定位管理和GIS地圖功能。GIS服務管理，直觀知道校園的攝像機所在位置，滿足緊急情況立刻轉到所要觀察的攝像機。

     6) 靈活豐富的接入方式

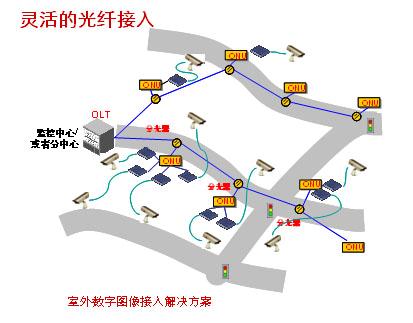

     支持Ethernet、SFP、EPON等多種接入方式。全系列編碼器支持雙網口、SFP光纖接口和EPON無源光網絡接口，方便選擇組網方案。如已有光纖資源充足的接入點，采用SFP接口100兆數字光纖接入，充分利用現有IP網絡。在新部署的地方——新校區、光纖資源緊張的地方采用EPON無源光網絡，大幅減少光纖數量；降低系統綜合成本。大幅減少光纖數量——1根光纖最大可接入32×4=128個攝像頭；降低工程費用——最大可節省（128-1）×每根光纖的費用。

     7) 電信級的設備高可靠性

     采用電信級器件和制造工藝，充分滿足高風險等級場所的高可靠性監控需求。編碼器產品針對室外惡劣環境使用設計，溫度范圍廣，長時間工作范圍0－65 ℃。防雷等級達到了正負4KV，沖擊電流3KA的通流量要求，靜電達到了正負8KV的要求,平均無故障間隔時間（MTBF） > 500,000小時，指標遠遠高于一般廠商產品。支持醇酸樹脂絕緣涂覆保護技術，達到防潮、防霉、防鹽霧侵蝕的1級戶外防護等級要求，提高產品的可靠性 。

     8) 完全符合國際標準

     監控控制信令完全符合SIP標準，SIP具備更強的支持能力，已經成為運營商和“3111標準”推薦的控制信令標準，可以方便的和其它多媒體系統互通。圖像編碼完全符合國際標準，包括H.264 BaseLine Profile和H.264 MainProfile，同時支持MPEG4和MPEG2國際標準，圖像格式標準化完全通過國際通行的第三方公司Tektronix測試儀器的嚴格測試 。存儲技術完全符合國際iSCSI標準，充分支持端到端的IP SAN。通過開放的API，業務生成和支持方式標準化。各項標準技術的采用可以最大程度的保護用戶的投資。

     四、綜述

     H3C iVS IP智能監控在體系結構上的優勢和對各種新技術的綜合應用，將監控中的視頻編解碼器、IP網絡、IP－SAN及監控管理軟件有機的融合為一個整體，充分發揮了IP網絡、IP SAN、模塊化軟件等各種最新技術的優勢，使之在監、控、存、管、用、通等各方面獲得最佳表現。

     隨著IP技術和視頻技術的不斷發展，同時IP監控的功能也將不斷增加，采用IP智能監控滿足校園日益增長的安防需求，構建一個和諧、平安的校園。
