翔浩XH600網絡視頻監控器水利行業解決方案

1．需求分析

    隨著現代通信技術與測試測量技術的發展，“數字水利”的時代已經來到。采用數字視頻處理技術、IP通信技術和光纖通信技術等先進通信技術的網絡圖像監控系統，可實現觀測河道、水庫的各種變化及涵閘的運行情況，為領導決策提供了直觀的圖像信息，同時可以改善觀測、測量工作人員的工作環境，減少工作人員，做到無人值守，少人值班。

    水利行業視頻監控系統主要可以應用在以下幾個方面：

    ·　通過視頻監控系統可以實現對水利行業重點區域進行監控；

    ·　實現對各個沉淀池內的水位，水質情況進行實時監控；

    ·　對無人值守或少人值守的生產環境進行實時監控；

    ·　工作人員可以實現對供水口水流、水質情況進行實時監控；

    ·　實現對水利行業周邊環境進行監控。

2．系統配置

    系統分前端視頻采集錄像、網絡通訊和中心錄像控制三個部分。前端主要指攝像頭、翔浩嵌入式硬盤錄像機及其輔助設備（視頻電纜、電源、支架、防護罩等）。網絡通訊過程主要使用水廠已有的光纖以太網進行視頻信號的數字化傳輸。中心錄像控制為系統主要構成部分，包括了視頻的處理（監視、錄像、回放）和系統的控制（登錄、云鏡控制及系統設置等），以及通過網絡進行分控和備份。

    ·　前端視頻采集錄像部分

　　攝像裝置是收集被攝物體的光信號，并將其轉換為電視信號的設備，它是整個系統的核心部分，包括變焦鏡頭、攝像機、防護罩、支架、云臺和解碼器等。根據被攝物體及攝像地點的不同，攝像裝置的具體配置也各不相同。

    此方案中我們配置了固定彩色攝像機，選用最新的PHILIPS VCM7650（清晰度為490TV線），布置在水廠各處；關鍵地點配置PHILIPS室外一體化智能彩色球形攝像機（清晰度為460TV線）。 同時，為適合夜間監控的要求，我們可選擇關鍵地點處安裝大功率探照燈，系統可遠程控制燈光，保證可清楚的監控到水利行業相關地點的夜間情況。

    XH600系列網絡視頻服務器，采用嵌入式結構設計，具有視頻信號和音頻信號的實時MPEG-4/Part 10(又稱H.264)全硬件同步壓縮、實時視頻和聲音預覽、實時網絡傳輸、本地錄像和回放、遠程文件回放和下載、支持IE瀏覽、支持雙向語音對講等功能。

    ·　網絡通訊部分

　　XH600系列網絡硬盤錄像機采用TCP/IP協議傳輸數字化視頻信號，可直接應用于水廠目前已有的光纖以太網，完全免除二次布線之?dāng)_。

    ·　中心監控部

    在水利行業監控中心，安裝XHNDVR遠程網絡視頻監控錄像系統軟件。

    XHNDVR遠程網絡視頻監控錄像系統是上海翔浩網絡技術有限公司開發的用于遠程音視頻集中監控和錄像的綜合管理系統。它利用現有的Internet網絡和Intranet網絡，把各種音視頻監控設備有機地結合起來，達到對遠程視頻圖像和告警信息集中化管理和監控的目的。

3．系統功能

    ·　最多可同時監控16路遠程實時音視頻信號，這些圖像可分別來自XH600系列網絡硬盤錄像機；

    ·　采用H.264進行視頻壓縮編碼，硬盤占用極少；

    ·　圖像色彩、質量、幀率、碼流率遠程可調；

    ·　可對每路圖像進行瀏覽和錄像，錄像方式包括手動錄像、定時錄像、告警聯動錄像和移動偵測錄像；
　　·　監控中心可與遠程進行雙向語音對話；

    ·　可以將遠程的視頻圖像分別輸出到本地電視機，形成監控用電視墻；

　　·　可遠程控制云臺的轉動和鏡頭的調節，滿足監控過程的需要；

　　·　可監控遠程的各種告警探測設備產生的告警信號，發出報警并可聯動相應的視頻通道進行錄像；

　　·　可遠程采集監控現場的各種485數據信號，對信號進行分析判斷；

　　·　可遠程控制現場的報警設備的開關，如警燈、電鈴等；

　　·　可按各種方式檢索和回放錄像文件；

　　·　系統的各種運行參數可以任意設定，保證監控的最佳效果；

　　·　具備嚴格和完善的安全措施，防止非法操作；

　　·　記錄所有的操作過程作為系統日志，便于事后查詢系統運行和操作記錄。

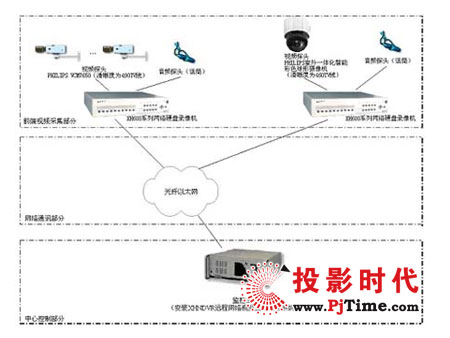

4．系統結構圖
