網吧多媒體視頻監控管理系統應用方案

設計原則

    無人值守網吧遠程監控管理系統工程主要為無人值守網吧提供圖像及環境監視，確保網吧安全運行。

    1.文化局中心控制系統設計遵循技術先進，性能穩定可靠，經濟實用為總原則。本系統為全數字式智能監控/數字化硬盤錄像管理系統，滿足系統實際需求，按照國家或行業標準（規范）進行設計。本著最穩定、最安全、最經濟的原則。

    2.本系統中各設備配置經濟合理，價格性能比好，且符合標準化、規范化要求。系統的設計，設備的選型將綜合考慮系統價格性能比，做到設備的維修維護簡單、方便，可靠性能滿足要求；同時，將充分考慮到系統進一步發展和擴充的繼承性，考慮到新技術，新產品不斷出現，主系統均采用工業控制機，具有足夠的擴充性和兼容性，整個系統的結構設計簡單明了，美觀大方。

    3.系統設計選用當今國際、國內最先進的水平作為設計目標，采用當今新技術、新工藝，技術先進，穩定可靠，操作簡單，維護方便，符合現有規定標準，并預留為以后發展的擴充接口。

    標準化：本系統中所選用的器材和設備全部符合產品制造和設計標準，具有國際ISO-9002證書。

    實用性：本系統中所選用的器材和設備全部能夠滿足用戶的實際需求。

    靈活性：本系統所設計的方案具有足夠的靈活性。

    擴展性：本系統所設計的方案能夠方便的增加一些新的前端設備，以利于將來擴充系統。

    經濟性：本系統所設計的方案在滿足系統功能要求的基礎上，盡可能的降低系統造價。
系統說明

    在考慮整個價格性能比的前提下，提出如下方案來解決安全監控管理，做到技術先進，可靠性高。現簡介如下：

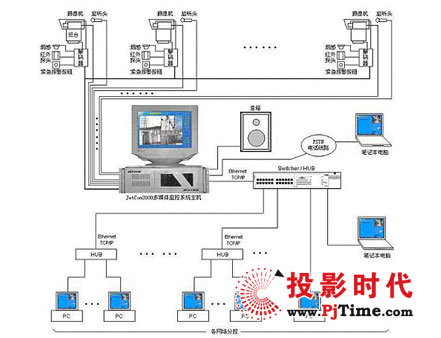

本方案為全數字化系統：

    1．在每個網吧控制室采用一臺JETCOM-CIVOM網絡攝錄影伺服器或著一臺JC-2000多媒體數字監控管理系統，都可同時顯示、記錄、控制、傳輸多個視頻信號。

    2．在文化局的中心控制室安裝幾臺PC機，就能把每個網吧的視頻圖像通過以太網或INTEL傳回文化局的中心控制室里。

網吧系統概述

    隨著社會、科技、經濟的不斷發展，視頻監控技術的應用范圍也在不斷拓展從最初銀行、軍事、機要部門等特殊行業領域的應用已經延伸到今天的電力部門、郵政電信部門、商業部門、普通工礦企業、道路交通領域、學校教學應用、衛生醫療部門、體育以及賓館酒店行業等等。

    與此同時，視頻監控也從原始單一的圖像監視功能逐步轉變?yōu)榕c防盜防火報警、機電動作遙控、圖像信息共享管理等技術系統的橫向應用聯合，其卓越的管理功能也日益受到各個應用行業的重視和青睞，從而使視頻監控這一輔助管理手段越來越受到人們的重視。

    本監控管理系統中，由于所要求監視的各視頻信號傳輸距離較近，圖像視頻傳輸采用SYV-75-3的線纜進行傳輸，各控制計算機可通過以太網絡或INTEL進行遠程傳輸。

主系統組成：

    本系統中每個網吧子系統采用一臺JETCOM-CIVOM網絡攝錄影伺服器或著一臺JC-2000多媒體數字監控管理系統。本系統為全數字化計算機監控管理系統。每套系統系統指標好，性能穩定，功能強大，針對性強，且可方便的進行系統組網（TCP/IP），即插即用。本系統能方便的控制各網吧攝像點（包括控制各云臺、鏡頭、室外防護罩），系統主分控界面風格完全雷同：

JC-2000系統由以下功能模塊構成：

1.圖像監控模塊：

    將每個網吧所要求的4個攝像機采集的視頻信號通過同軸電纜傳輸至每個網吧控制室，給JETCOM-CIVON網絡攝錄影伺服器或著JC-2000多媒體數字監控管理系統。其模擬視頻信號傳輸為點對點方式（其線纜的粗細視具體情況而定，選用SYV-75-3/ SYV-75-5視頻線），其圖像為模擬實時信號，清晰度較高，同時充分考慮系統的防干擾性（系統視頻線纜為屏蔽線，主機也充分考慮了接地）。

系統支持網絡（LAN）傳輸，支持基于TCP/IP網絡傳輸，壓縮比大且圖像幀率較高。

2.分控系統模塊

    系統分級可多分控。由于計算機網絡技術的迅速發展，視頻圖像編解碼壓縮技術越來越完善，建立基于LAN/WAN方式的視頻網絡監控的需求也越來越強烈。本系統采用TCP/IP方式將視頻和數據打包進行傳輸，共享網絡資源，實現網絡化管理。系統對每一個操用戶提供相應的權限密碼，避免產生沖突。分控能控制前端云臺左，右，上，下，運動及光圈的聚焦，變倍。

JETCOM-CIVON網絡攝錄影伺服器或著JC-2000多媒體數字監控管理系統都能接收前端任一監聽頭的聲音。

JC-2000多媒體數字監控管理系統在前端裝上音箱后還可將聲音傳到前端發布指令。實現完全雙向?qū)χv。

附注：

可實時監控多路圖像、聲音、報警信號。

向前端傳輸多種控制信號。

傳輸通道的介質可多樣化：同軸電纜、雙絞線、微波、PSTN、光纖、數字通道（SDH、DDN、ISDN）等。

結合了基于先進的MPEG-4壓縮算法的數字壓縮技術。
