重在陽臺與花園的私人別墅監控系統方案

    攝像機的數量和要求我們要通過自己住房結構和監控要求進行確定，圖１是一個別墅客戶的平面圖，客戶主要的防范監控位置是兩個陽臺和花園。

　　從圖１我們可以看出，花園、4個大小陽臺、開放式客廳是主要的監控區域。這樣，我們需要在3個面上安裝3臺攝像機，在客廳安裝1臺攝像機，總共的攝像機數量是4臺。

　　攝像機的數量是4臺，那就需要4路的硬盤錄像機了。本案例中主人工作比較忙而且經常出差，家里白天基本無人，雖然家里有電腦，但也只能選擇4路嵌入式的硬盤錄像機了。

　　同時，客戶要求能在辦公室或外地通過互聯網隨時查看家里的情況，而且對網絡傳輸?shù)馁|(zhì)量和圖像效果就較高的要求，所以錄像機最終確定為4路H264壓縮方式的6754硬盤錄像機。

　　第一步完成：確定6754錄像機1臺

　　下面，我們需要根據客戶的要求確定攝像機的型號：

　　1號攝像機（花園）：

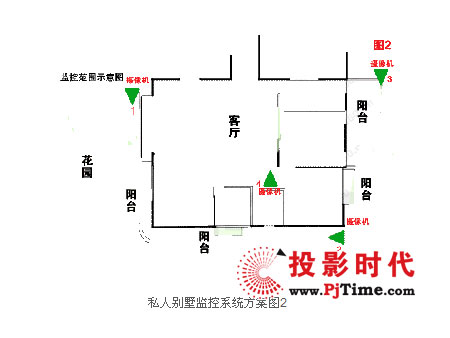

　　從圖2中可以看出，小花園面積相對比較大，花園四周的柵欄只有1米左右，所以這一臺攝像機的監控范圍最大也最主要。花園最遠點到攝像機的距離是20米，寬度為6米左右，攝像機的鏡頭參考值為8mm（請大家參考網站計算公式）。白天來講，一般的攝像機都可以滿足要求，但客戶要求晚上也能監控并能比較清楚的記錄圖像，所以，我們選擇了3450的紅外攝像機。理由是：雖然按照常規使用25米左右的紅外攝像機就可以，但由于花園的花草對紅外的吸收和折損十分嚴重，我們只能加大一倍的紅外距離來實現。即便如此，很可能還需要加裝紅外燈或普通照明進行補光。（如果我們直接在花園加裝了照明燈，選用25米的紅外攝像機就可以了）。

　　2、3號攝像機：

　　2號和3號攝像機的距離和要求基本一樣，雖然不是花園，但也有綠色的植被和草木，所以我們同樣選用了3450紅外攝像機；

　　4號攝像機：

　　由于室內空間比較大，也有晚上監控的要求，所以我們選擇了海螺式的3363Y紅外攝像機，既能滿足監控要求，海螺式的造型也對家庭的整體裝修結構影響不大；

　　第二步完成：使用3450紅外攝像機3臺，3363Y紅外攝像機1臺

　　布線結束后，一定要對所有的電纜進行測量，確保布線的質量。并一定要在每個線頭上做好標記（標簽）。

　　安裝支架前，如果不是很熟練，請先把1臺攝像機通電后，用一根視頻電纜直接接到電視機上看看高度和角度，確定后再打眼固定，要注意支架的牢固度；

　　攝像機電源的正負極和電壓一定要注意，千萬不要把普通的攝像機接入220V的電源上。接錯電源將會燒毀攝像機。

　　接好攝像機和硬盤錄像機的視頻線、電源線、地線（很重要，一定要接地），確認接線正確后，就可以加電測試了（在此之前，請熟讀并理解說明書的操作要求）

　　攝像機和硬盤錄像機的具體操作請參考本站的相關頁面。

    家庭監控系統的選擇配置

    第一步：確定攝像機的數量和監控要求，進而確定硬盤錄像機的型號：

第二步：明確每個攝像機的監控范圍和要求，確定攝像機的型號：

第三步：確定布線和供電方式：

    本案例，客戶正在裝修中，所以確定布線方式為標準的綜合布線方式（由于本案例中客戶的防盜系統也采用了有線方式，為方便大家參考，圖中略去了防盜系統的布線方式）；

　　 圖中的布線解釋：

　　·紅色為視頻線，采用了75-5-2的國標視頻電纜，數量200米；
　　·紅色為電源線，采用了集中供電方式，電纜使用2X1.5護套線；
　　·使用直徑25mm的線管；
　　·主機處需要單獨供電，供電電纜使用2X4以上電纜

　　需要注意的是：主機的位置必須是電話線的進線處（ADSL和路由器需要連接，防盜系統需要電話線），必須有良好的接地，條件許可的情況下，從主機處到客廳電視機的位置和主臥電視機的位置分別布一根視頻線和網線，以便日后升級（比如，可以把監控系統的圖像信號和遙控器的信號轉到客廳和臥室）。

　　第三步完成：

　　·75-5-2視頻電纜200米；
　　·2X1.5電源線200米；
　　·25mm線管120米，相應的直通、萬頭、三通、膠水、管卡等；
　　·10A開關電源1個；
　　·攝像機支架3個（海螺式攝像機不需要支架）
