天地偉業平安城市（城市監控報警聯網系統）解決方案

    平安城市（城市監控報警聯網系統）是一個覆蓋整個城市的集成式、多功能、綜合性大型監控報警系統，業務范圍涵蓋治安、交管、消防、刑偵、內保等多個公安警種，包括圖像監控與報警系統（包括車載移動攝像終端系統）、重點要害部位監控與報警系統、居民小區技術防范系統、ＧＰＳ和ＣＡＳ機動車防盜防劫報警系統、道路交通監控和卡口系統、電子巡更管理系統等獨立而又互相協作的子系統。平安城市系統不僅僅強調以上各個子系統的建設，也強調對以上系統和相關資源的整合與集成。雖然系統的組成非常復雜，但是從資源組合與整合的角度上可以分為四個組成部分：公安監控中心，傳輸網絡平臺，監控資源和用戶群。監控資源是信息的提供者，用戶群是信息的服務對象，公安監控中心是信息的管理者，是信息存儲與共享的平臺，傳輸網絡提供了各種信息（數字的和模擬的）的傳輸通道，連接了以上三個部分。

    公安監控中心

    公安監控中心是指由公安部門管理和使用的，具有接處警能力的監控中心。它分布在公安各個業務部門中，如治安、交管、內保、消防等部門，這些業務部門已經建有大量的前端監控資源，公安監控中心是這些監控資源的存儲和共享平臺。

    公安監控中心是監控報警聯網系統的核心部分，匯接各種監控資源，將所需的視頻、音頻、數據信息進行編碼和存儲，并根據授權進行實時播放、檢索和瀏覽，是實現互聯、互通、互控和滿足公安實戰應用的共享平臺，為各級公安機關、業務部門和各級領導決策、指揮調度、取證提供及時、可靠的報警和監控信息。

    公安監控中心采用分級設置，依據管理權限的不同可以分為一級、二級、三級監控中心，各個城市可以根據本地區的行政區劃、治安狀況、城市地域范圍、經濟發展?fàn)顩r，合理選擇適合本城市的公安監控中心的分級架構。每一級的監控中心配有監控管理服務器，實現對本級監控中心客戶端和所轄下級監控中心的管理和授權。

    三級監控中心：一般是指由派出所設立的報警與視頻監控中心。派出所是報警與監控系統的基層單位，對所轄區域負有直接責任，是視頻監控資源整合共享、控制管理和應用的基礎和源頭。派出所在視頻監控方面的技術力量較薄弱，因此三級監控中心的系統應該簡單、方便、可靠。三級監控中心的監管服務器可以管理本轄區內前端設備和授權客戶端，接受來自上級監控中心監管服務器的管理。

    二級監控中心：一般是指由公安分（縣）局或者其他公安業務部門設立的報警與視頻監控中心。二級監控中心接收三級監控中心上傳的圖像，同時可以根據實際情況，擁有獨立的前端監控資源，二級監控中心對所轄的三級監控系統具有管理權限，并且可以將本地監控設備進行統一管理，同時也接受一級監控中心的管理，這些管理都是通過設在二級監控中心的監管服務器進行的。

    一級監控中心：一般是指由市級公安局設立的報警與視頻監控中心。市局級監控中心的監控管理服務器在報警與監控系統中具備最高的管理權限，各個公安分局（業務部門）和派出所的監控系統和前端監控資源都受到一級監控中心監管服務器的管理和控制。

    在一些中小城市平安城市項目中，通常三級與二級監控中心合并起來將監控資源匯聚到分 / 縣局，稱為基層監控中心，派出所通過遠程分控調用基層監控中心的視頻資源。

    監控資源

    監控資源是各級公安監控中心接入的視頻、音頻和報警信息的來源，包括公安自建的監控資源和社會單位出資建設的監控資源，后者的覆蓋范圍很大。為了便于公安監控中心對兩類監控資源的接入和管理，監控中心采用不同的接入手段和管理方法。

    公安自建監控資源：該類資源是指由市級公安局、區（縣）公安分局、派出所以及公安其他業務部門（如交管、內保、消防等）在所轄區域內、自建的、屬于治安重點和案件易發高發地區的前端報警與監控設備，這些前端資源可以通過有線和無線兩種方式接入各級公安監控中心。由于無線傳輸信道的開放性，無線接入時應采取加密措施以對數據進行保護。

    社會面監控資源：社會許多重點單位和居民小區都建有前端報警和視頻監控設備，通過報警服務中心匯接。為了利用社會監控資源，根據這些社會單位的風險防范等級，公安監控中心有選擇、有對應地和社會報警服務中心連接，有條件地調看這些社會報警與圖像信息，為公安業務服務，但是不允許社會報警服務中心獲取公安報警與圖像信息。

    用戶群

    用戶群的實體是指對監控資源有瀏覽和控制需求并擁有各種權限的客戶端，通過各級監控中心監管服務器的管理和授權認證服務器的認可，可獲得某些前端監控資源的實時圖像和歷史圖像數據。

    根據用戶接入公安監控中心的方式分為兩類用戶：公安網內部用戶，公安網外部用戶。

    公安網內部用戶主要分布在各級公安部門和某些政府部門中，通過公安專網直接接入監控報警聯網系統；公安網外部用戶，通過公共網絡接入監控報警聯網系統，因此這類用戶的接入必須符合監控報警聯網系統安全接入標準的規定。

    傳輸網絡

    傳輸網絡可以是公安專網、公共通信網絡，也可以是專門為城市監控報警聯網系統建設的獨立網絡；可以是寬帶數字 IP 網絡，也可以是模擬傳輸線路，或者采用 IP 網絡和模擬傳輸線路共存的方式；傳輸方式可以采用有線方式、也可以采用無線傳輸，或者是有線 / 無線混合傳輸；在建設方式上可以采用自建的方式，也可以采取租用電信運營商傳輸網絡的形式。無論采用何種網絡、何種傳輸方式、何種建設方式，都要保證接入公安專網的安全。

    優勢特色

    完全符合公安部的《城市報警監控聯網系統建設規范》，提供多種系統建設模式，如模擬接入的模數結合型、數字接入的全數字型、綜合接入的模數混合型等，各個大中小型城市可根據各自具體情況選擇不同模式。（各種建設模式詳見建設方案）

    天地偉業能夠提供全系列產品和軟硬件平臺，從前端監控設備、傳輸設備到后端監控中心主控設備，從硬件設備到軟件平臺， “ 一家 ” 全提供， “ 一家 ” 全集成。也能夠提供對主流安防產品的良好兼容。

    TC- 8800 系列智能網絡矩陣由天地偉業公司自行研制、開發、生產，系統配置靈活，單機最大 384 路輸入、 64 路輸出，通過擴展可達 4096 路視頻輸入、 1024 路視頻輸出，全交叉矩陣式切換。其完美功能完全滿足構建大型 / 超大型平安城市監控系統的需要。

    天地偉業 TC-40XX 系列插卡式光端機是專門為城市安防推出的機型，前端是分散在各個監控點的發射機，終端控制室是集中的插卡式接收機，它是標準的 19 英寸鋁合金機箱，可直接放在標準機柜里，同時具有兩大功能特性：抗浪涌和光電隔離。同時天地偉業光端機在信號傳輸方面有其獨到的優勢： 26db 的光學動態范圍和齊全的保護電路，所以天地偉業的光端機實際有效傳輸距離在 40KM 以上。

    天地偉業最新推出的一款智能高速球 TC-2600 ，多項功能已經具備業界最先進的水平，如手動控制速度最大可達 180°/ 秒，預置位巡航速度最大可達 500°/ 秒，最大巡航時間 750ms ，預置位調用精度為 ±0.07° ， 220 個預置位，這些重要的參數使得這款產品非常適合應用在城市安防中，它將使治安監控人員更及時準確的發現并跟蹤警情，提高響應速度。

    中心平臺管理軟件完全基于寬帶網絡傳輸，同時支持多種數字設備，包括硬盤錄像機、網絡視頻服務器、 IP 攝像機等，同時支持 MPEG4 和 H.264 音視頻壓縮協議體系，兼容主流嵌入式 / 網絡視頻產品（�？� DVR/DVS ）。

    支持視頻轉發的流媒體服務器，支持前端任意數量硬盤錄像主機與網絡視頻服務器混合組網的超大容量（取決于網絡平臺性能限制）。

    系統支持現有大部分接入方式，整個系統傳輸方式非常靈活，可利用已有光纜，可利用已有專線網絡，更可利用公眾寬帶網。

    各級監控中心視頻界面與電子地圖雙屏顯示，現場情況一目了然，前端發生警情，同時傳輸至各級監控中心，聯動視頻顯示、彈出更詳細的電子地圖，支持 GIS 系統的無級縮放地圖。

    前端報警時，報警點附近的快球會按照預先設定好的預置位定位到相應的區域，還可以將與報警現場關聯的多個前端圖像一起切換，有針對性地布控追蹤。

    系統具有分級、分層、分權的管理機制進行圖像資源的合理化調用，不同級別、不同層次的用戶對圖像資源的使用權限、優先次序是不同的。系統完全支持分層組網架構，且具有靈活的用戶管理能力。

    系統提供社會面監控資源的接口，能夠整合多系統，也能夠方便的集成到城市應急聯動系統或 “ 三警合一 ” 系統中，提高城市綜合治安、應急聯動能力，節約大量的人力、物力。

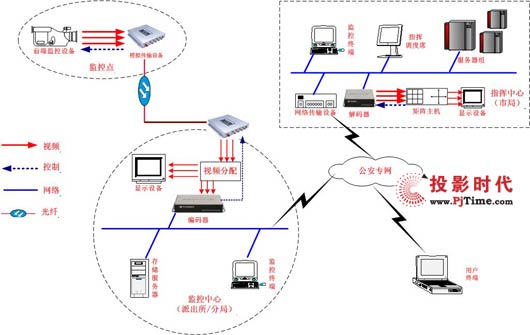

模擬接入方式的模數混合型

系統拓?fù)涫疽鈭D

系統組成

1.前端監控點（公安自建）根據不同地點采用相應的高速球、勻速球、槍式帶云臺和槍式固定攝像機，以及社會監控點通過光端機將模擬視頻信號和控制信號無損失傳輸?shù)交鶎颖O(jiān)控中心（派出所 / 分局監控中心）。

2.進入基層監控中心的模擬視頻信號經視頻分配器一分為二，其一進入數字硬盤錄像機或網絡視頻服務器等數字編碼設備，其一進入矩陣主機。

3.基層監控中心配置數字編碼設備對前端所有圖像24小時數字化錄像存儲。監控終端可以切換顯示本地視頻與電子地圖，前端報警聯動多路視頻顯示。

4.基層監控中心配置一臺矩陣主機，將前端模擬視頻圖像切換顯示在模擬顯示設備（電視墻）上。

5.鍵盤與監控主機均可方便切換和控制前端視頻的上下左右以及變倍。

6.市局監控中心與基層監控中心通過光纖將矩陣級聯起來，市局的矩陣即可方便切換、控制基層監控中心的矩陣。

7.市局監控中心配置視頻管理服務器，通過公安專網，服務器即可實時瀏覽前端各個基層監控中心數字視頻存儲服務器上的圖像，實時查詢、回放各個數字視頻存儲服務器的錄像內容，并可將重要圖像數字化存儲錄像。

8.市局監控中心解碼設備負責將數字視頻信號還原為模擬視頻信號，輸出到矩陣主機、屏幕墻等模擬顯示設備。報警信號能夠?qū)崟r傳送到市局監控中心。

系統特點

1.整個系統從前端到監控中心傳輸方式采用光纖傳輸，圖像沒有經過數字壓縮，圖像質量清晰、控制流暢。編碼設備傳輸?shù)臄?shù)字化圖像由于采用先進的 MPEG4 或 H.264 壓縮算法，圖像分辨率亦能達到 D1 ： 720*576 。模擬與數字方式相結合，既提供了很強的靈活性又保證了圖像質量。

2.監控中心的核心設備為模擬矩陣和數字編碼設備，同時具備一套功能強大、集成度很高的綜合監控平臺軟件，能夠同時管理、控制模擬（矩陣）設備與信號，數字編碼設備與信號。

3.矩陣系統對模擬信號進行切換上屏幕墻監控，數字編碼設備則將傳統的模擬視頻信號轉換為數字信號，通過計算機網絡來傳輸，通過智能化的計算機軟件來處理，這就形成了模數結合的監控系統。實現了視頻/音頻的數字化、系統的網絡化、應用的多媒體化和管理的智能化。

4.基層監控中心和市局監控中心之間雙備份互聯：

一、視頻管理服務器接入公安專網，市局可通過視頻管理服務器管理、查詢、瀏覽前端每個基層監控中心管轄的圖像；

二、通過級聯設備將市局與基層監控中心的矩陣級聯，市局監控中心通過零延時的級聯設備可以跨級切換控制任意基層監控中心內的任意一路圖像，并可進行跨級編程，保證系統中的視頻信息、控制信息、系統信息等可以進行交互控制和傳輸。

5.各前端發生警情時，警情信息不僅可以傳到基層監控中心，并同時傳到市局監控中心。報警觸發后，報警點附近的球云臺會按照預先設定好的預置位定位到相應的區域，還可以將與報警現場關聯的多個前端圖像一起切換，有針對性地布控追蹤。





數字接入方式的全數字型

系統拓?fù)涫疽鈭D

系統組成

1.前端監控點全部采用網絡方式傳輸，即采用網絡一體球或攝像機加網絡視頻服務器的方式，將模擬視頻信號和控制信號數字化編碼后通過網絡傳輸至基層監控中心（派出所 / 分局監控中心）。

2.前端配置的數字編碼設備對前端所有圖像24小時數字化編碼。監控終端可以切換顯示本地視頻與電子地圖，前端報警聯動多路視頻顯示。

3.各級監控中心（派出所、分局、市局）根據具體情況可統一部署存儲服務器、監控主機等。其中錄像服務器完成各級監控中心的集中錄像，監控主機主要用來實時監控，視頻管理服務器負責視頻的管理、共享和控制等。

4.監控主機均可方便切換和控制前端視頻的上下左右以及變倍。

5.市局監控中心配置視頻管理服務器，通過公安專網，服務器即可實時瀏覽前端各個基層監控中心存儲服務器上的圖像，實時查詢、回放各個存儲服務器的錄像內容，并可將重要圖像數字化存儲錄像。

6.各級監控中心解碼設備負責將數字視頻信號還原為模擬視頻信號，輸出到矩陣主機、屏幕墻等模擬顯示設備。報警信號能夠?qū)崟r傳送到市局監控中心。

系統特點

1.整個系統全部基于 TCP/IP 網絡進行系統傳輸，在各級系統間傳輸全部為數字化信號。

2.前端直接采用數字化監控設備，如網絡攝像機、網絡一體球、網絡快球等，或使用傳統攝像機加網絡視頻服務器。編碼設備傳輸?shù)臄?shù)字化圖像由于采用先進的 MPEG4 或者 H.264 壓縮算法，圖像分辨率亦能達到 D1:720*576 。

3.綜合多種數據接入方式，包括 ADSL 線路、 E1 線路、 DDN 線路、固定 IP 、各種專線等等。

4.便于構成統一的大規模的監控系統。網絡可以承載各種數據的傳輸，系統可以將各地的監控系統級聯起來，實行統一有效的管理。

5.便于系統擴容，基于網絡的系統搭建，各設備基于網絡協議通訊，只要有IP地址資源，就可以在任意的位置添加任何設備，各子系統相對獨立又彼此聯系。

6.各前端發生警情時，警情信息不僅可以傳到基層監控中心，并同時傳到市局監控中心。報警觸發后，報警點附近的球云臺會按照預先設定好的預置位定位到相應的區域，還可以將與報警現場關聯的多個前端圖像一起切換，有針對性地布控追蹤。

7.便于工程施工，全數字的網絡監控系統，只需要考慮網絡接入方式，無需考慮視頻線纜、控制線纜的施工，方便系統施工、調試，提高系統的可靠性、穩定性。

海量存儲系統

存儲容量的計算

       模擬視頻信號通過數字視頻壓縮技術轉換為H.264或者MPEG4格式的碼流，盡管經過壓縮，其所占的空間仍然是非常大的，尤其是城市監控報警聯網系統，攝像前端可能達到萬級，產生的海量數據是非常驚人的。

      單路 D1 格式的流量計算： 600M/ 小時，每天產生的數據量為 24*600M= 14400M ，約合 14G ，一個月產生的數據量為 14G*30=420 G ；

      單路 CIF 格式的流量計算： 200M/ 小時，每天產生的數據量為 24*200M= 4800M ，約合 4.5 G ，一個月產生的數據量為 4.5G*30=135 G ；

      一個基層監控中心（派出所 / 分局）按照 100 路視頻信號計算：

      D1 格式產生的數據量為420*100=42000G，約合 41T ；

      CIF 格式產生的數據量為138G*100=13800G，約合 14T 。

存儲方式的選擇

      存儲方式可以分為分布式存儲、集中式存儲和混合型三種方式：

       分布式存儲：所有的前端編碼設備將模擬視頻信號壓縮編碼后，傳送到距離自己最近的基層監控中心，在基層監控中心設置錄像服務器，存儲所有該監控中心所有連接的編碼設備。模擬信號進行該基層監控中心后，也被編碼設備轉換成為數據信號存儲。各個基層監控中心存儲自己所接入的攝像資源的數據，上級監控中心需要數據時直接向各個基層監控中心調用。由于設備選型所限，不可能在基層網絡中心放置比較高檔的存儲設備，存儲的動態擴展也無法做到；數據的管理沒有辦法做到統一。

      集中式存儲 ：將所有編碼設備產生的圖像數據實時地通過網絡存儲到一級監控中心的網絡存儲服務器。集中式存儲將圖像統一存儲、統一管理，增加了數據管理的便利性，統一的高性能海量存儲設備提高了數據存儲的安全性和可擴展性，數據可以方便地進行備份。

      但是它也有不足：

      1、從前面的數據量分析，在大中型城市中監控點位到達萬級和十萬級時，這種海量存儲空間的建設成本是非常高昂的；

      2、實時傳輸視頻圖像占用的網絡帶寬資源非常大，每一路視頻流（視頻格式為 D1 ）需要網絡帶寬為 800K~1.5M ，當視頻流到達 1000 個時，將會對核心網絡平臺造成極大的壓力。

      混合型存儲 ：將前面兩種方式進行結合，以分布式存儲作為基礎，同時在一級監控中心設置網絡存儲服務器。短 / 近期的數據臨時存放在基層監控中心的錄像服務器內，長期的數據存上傳網絡存儲服務器中。重要監控點位的視頻資料不僅存儲在基層監控中心，也實時的傳輸?shù)骄W(wǎng)絡存儲服務器中作為備份。在基層監控中心建立備份計劃，采用定時自動備份的方式，將超過30天的視頻文件備份到網絡存儲服務器相對應的目錄中，網絡存儲服務器根據需要采用滾動或者加鎖等不同的存儲和備份策略。

      分布式存儲加上集中式存儲和管理，既可以利用錄像服務器硬盤實現實時錄像，又可以利用網絡存儲服務器實現海量存儲，具有很好的靈活性；部分采用集中式存儲，易于空間管理和數據搜索以及數據備份，總體上提高了工作效率同時也降低了管理的成本；這種模式有非常良好的擴展性，整個系統可以按照比例擴展，在增加錄像服務器本地硬盤的同時增加相應比例的網絡存儲服務器存儲容量，實施快捷高效；在錄像服務器來不及擴容或者錄像服務器出現故障的情況下還可以使用網絡存儲服務器作為備份，大大提高了系統的可靠性。

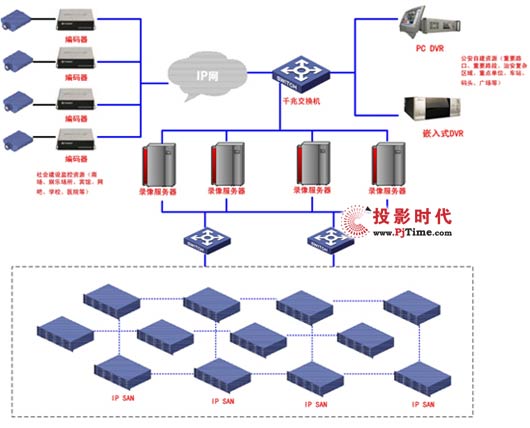

混合存儲和備份方案

      集中式存儲實際上是一種遠程網絡存儲方案，針對城市監控報警聯網系統的實際情況，建議采用性能價格比最高的 IP-SAN+NAS 體系結構。

      IP-SAN 體系結構的實質是通過 iSCSI 技術，構建一個基于高速 IP 網絡的集中存儲環境，解決用戶數據遷移、數據共享、存儲空間擴展的問題，并大大降低管理成本。讓用戶能在 IP 網絡環境下充分享受 SAN 環境帶給用戶的好處的同時，省去 SAN 所需的光纖網絡的搭建成本，構建一個遠程的 SAN 的存儲平臺。同時，還可以充分融合 NAS 存儲設備到該網絡中，進一步利用 NAS 設備的優越特性。

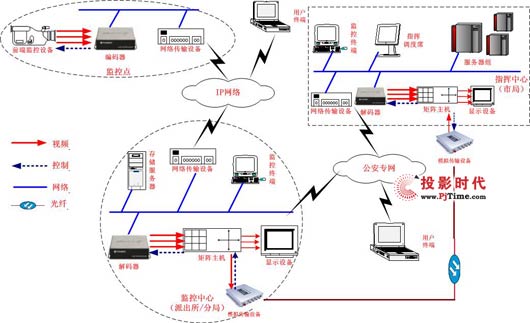

綜合接入方式的模數混合型

系統拓?fù)涫疽鈭D

系統組成

1.針對公安自建監控資源（重要路口、重點路段、重點單位、治安復雜區域等），采用模擬接入方式，圖像質量無損高清，控制實時流暢，適合公安實戰應用。

2.針對社會建設監控資源（一般企事業單位、賓館網吧、學校醫院社區等），采用數字接入方式，充分利用城市寬帶網將社會監控資源納入平安大系統中。

3.多級監控中心聯網同樣具備模擬、數字 雙備份聯網控制。

4.一套專用平臺軟件統一管理所有模擬、數字設備和信號，電子地圖雙屏顯示，報警聯動多路視頻，有效 布控追蹤。

5.圖像資源集中存儲，分布式管理，提升存儲的穩定可靠性，并降低存儲造價，極高的性價比。

6.大屏幕圖文顯示系統（DLP無縫拼接大屏+監視器+LED），實時顯示、切換豐富的圖文信息，適合指揮中心監控、指揮、調度。

系統特點

1.系統部分前端到監控中心傳輸方式采用光纖傳輸，圖像質量沒有經過數字壓縮，圖像質量清晰、控制流暢。

2.通過網絡一體球和高清晰網絡視頻服務器等編碼設備傳輸?shù)臄?shù)字化圖像由于采用先進的 MPEG4 或 H.264 壓縮算法，圖像分辨率亦能達到D1：720*576。模擬與數字方式相結合，既提供了很強的靈活性又保證了圖像質量。

3.綜合多種數據接入方式，包括 ADSL 線路、 E1 線路、 DDN 線路、固定 IP 、各種專線等等。

4.監控中心的核心設備為模擬矩陣和數字編碼設備，同時具備一套功能強大、集成度很高的綜合監控平臺軟件，能夠同時管理、控制模擬（矩陣）設備與信號，數字編碼設備與信號。

5.矩陣系統對模擬信號進行切換上屏幕墻監控，數字編碼設備則將傳統的模擬視頻信號轉換為數字信號，通過計算機網絡來傳輸，通過智能化的計算機軟件來處理，這就形成了模數結合的監控系統。實現了視頻 / 音頻的數字化、系統的網絡化、應用的多媒體化和管理的智能化。

6.基層監控中心和市局監控中心之間雙備份互聯：

一、視頻管理服務器接入公安專網，市局可通過視頻管理服務器管理、查詢、瀏覽前端每個基層監控中心管轄的圖像；

二、通過級聯設備將市局與基層監控中心的矩陣級聯，市局監控中心通過零延時的級聯設備可以跨級切換控制任意基層監控中心內的任意一路圖像，并可進行跨級編程，保證系統中的視頻信息、控制信息、系統信息等可以進行交互控制和傳輸。

7.各前端發生警情時，警情信息不僅可以傳到基層監控中心，并同時傳到市局監控中心。報警觸發后，報警點附近的球云臺會按照預先設定好的預置位定位到相應的區域，還可以將與報警現場關聯的多個前端圖像一起切換，有針對性地布控追蹤。



大屏幕圖文顯示系統

大屏幕系統功能特點與優勢

       1.全數字優勢：全數字技術的采用,使圖像灰度等級達256—1024級，色彩達2563--10243種，圖像噪聲消失，畫面質量穩定，精確的數字圖像可不斷再現，而且歷久彌新。

      2.反射優勢：反射式 DMD 芯片的應用，使成像器件的總光效率達 60% 以上，遠遠高于透射式 LCD 液晶投影方式 , 對比度和亮度的均勻性都非常出色，克服 CRT 、 LCD 投影機顯示畫面中間亮、四周暗的缺點。

      3.無縫：可顯示高品質的無縫圖像。在 0.7 英寸的 DMD 芯片上，每一個像素面積為 14′14 mm2, 間隔為 0.8 mm ，而一般 LCD 像素點大小為 40′40mm2 ，所以同樣的像素點， DLP 投影機能產生比 LCD 液晶投影機更高品質的無縫圖像，畫面均勻，色彩銳利，它拋棄了傳統意義上的會聚，調整十分便利。

      4.長壽命： DLP 投影機燈泡壽命長 , 不存在 LCD 投影機由于工作環境溫度高而出現液晶板老化等問題，特別適用于拼墻結構。

      5.色彩、亮度均勻： DLP 投影單元的亮度均勻性、色彩均勻性、灰度等級等技術指標和實際顯示效果均比傳統 CRT 、 LCD 技高一籌，特別適用于多屏拼接時達到亮度、色彩、灰度均勻的顯示效果。

      6.節省空間： DLP 投影機為投影墻專用產品，特殊鏡頭和光學設計使投影單元具有超薄物理結構（ 67 英寸投影單元厚度為 795mm ）。

      DLP 大屏幕投影系統因以上特點而成為目前指揮控制調度場所首選的大屏幕拼接解決方案。

大屏幕系統功能

      通過外置組合屏控制器可以通過網絡服務器實現各個系統之間的信息交換與共享，以及其他高分辨率計算機網絡數字信號和模擬信號在大屏幕上開窗口顯示；

      通過外置組合屏控制器可以實現多路視頻信號和多路 RGB 信號在大屏幕上任意位置切換顯示；

大屏幕顯示系統采用外置組合屏控制器和DLP

      單元內置控制器的配合使用，使得本系統接口齊全、功能強大的顯示功能。整個系統提供多達 4 個視頻接口， 2 個 RGB 接口；

      通過控制計算機的許可網絡上的任一臺計算機都可以操作大屏幕，實現圖像的相互調用和控制；

      通過控制計算機集中控制，可以對各通道任何一路信號均可切換自如。并可根據用戶需要制定常用顯示模式，實現簡單靈活的使用界面；并支持多用戶的操作，以及對于用戶的權限進行設定。

大屏幕系統規格

      本投影拼接墻由 6 套 60″DLP 一體化顯示單元拼接而成（橫向 2 排，縱向 3 列），規格如下：
       單屏面積： 1220mm ( 寬 ) x 915mm ( 高 ) = 1.12m2
       整屏面積： 1220 mm ( 寬 ) x 3 x 915 mm ( 高 ) x 2= 6.69m2
       墻體厚度： 750mm
       單屏分辨率： 1024x768
       全墻分辨率： （ 1024x3 ） X （ 768x2 ） =3072x1536

顯示模式圖

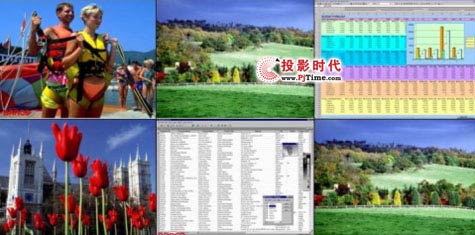

· 組合模擬圖 1 ：
       分屏顯示六路不同的計算機和視頻圖像。

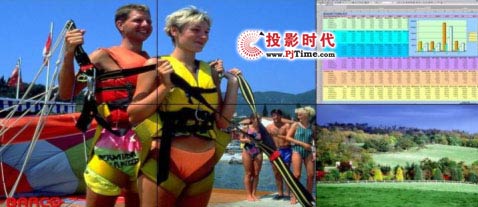

· 組合模擬圖 2 ：
以一個 2×2 組合顯示一路視頻圖像，其他顯示不同的計算機和視頻圖像。

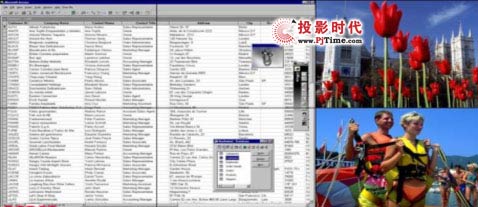

· 組合模擬圖 3 ：
       以一個 2×2 組合顯示一路計算機圖像，其他顯示兩路視頻圖像。

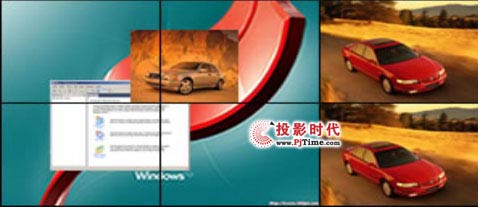

· 組合模擬圖 4 ：
       以一個2×2組合顯示一路計算機圖像，其他顯示兩路視頻圖像，并且可以在計算機畫面上開不同的視頻和計算機窗口，視頻和計算機窗口可以疊加、無級漫游。

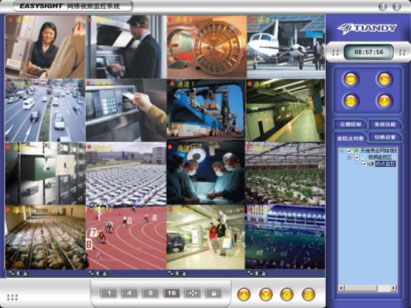

中心平臺管理軟件



    該軟件是專門針對大中型平安城市項目中不同種類數字、模擬圖像設備、安防報警設備集中監控管理的專用平臺軟件 , 是面向業務和應用的、分布式、全數字化、基于網絡、高度集中管理的安防管理平臺軟件，能滿足平安城市項目高可靠性、復雜性和靈活性的視頻與報警監控業務管理需求，適用于大型網絡視頻監控環境下對不限路數的 PC 架構 DVR 、嵌入式 DVR 、網絡視頻服務器 NVS 、 IP 攝像機和報警設備的用戶角色、設備配置、報警關聯策略、自定義任務、電子地圖、流媒體轉發、集中存儲、網絡數字矩陣等的集中監控與配置管理。

系統平臺管理軟件的功能特點

•  完全基于寬帶網絡傳輸，同時支持多種數字設備，包括硬盤錄像機、網絡視頻服務器、 IP 攝像機等，同時支持 MPEG4 和 H.264 音視頻壓縮協議體系。

•  Windows 2000 Professional （中文） / Windows 2000 Server （中文） Windows XP Professional （中文）操作系統。

•  中大型數據庫存儲管理平臺。

•  根據安全性的級別，可選擇軟 / 硬件加密。

•  圖像采集壓縮采用 MPEG-4/H.264 方式；聲音采用 MPEG-4 ACC 方式。

•  采用 TCP 、 UDP 、 MULTICAST 網絡協議傳輸信號。

•  圖像清晰度 PAL 352*288 704*576 NTSC 320*240 640*480

•  圖像傳輸速率 PAL 25F/S NTSC 30F/S

•  分布式，允許多個副控臺 / 網絡客戶端并發操作、異地操作與存儲。

•  所有設備進入系統后，均自動向中心管理服務器注冊。

•  樹行菜單規劃前端站點，多級顯示方式，方便客戶查詢、使用

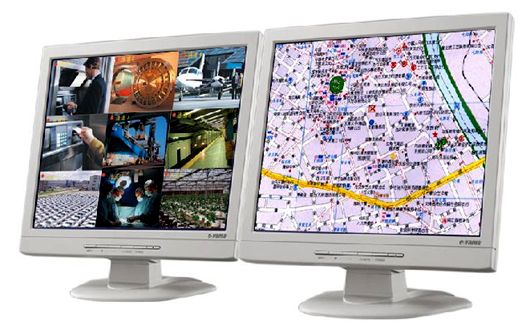

•  多層、多級電子地圖，支持視頻、電子地圖雙屏顯示

•  前端站點硬盤損壞、死機報警通知中心，遠程校正主機的系統時間

•  遠程管理前端各站點的系統配置，遠程索引、重啟主機，真正實現無人職守

•  遠程訪問前端各站點的錄像文件，可任意檢索、下載、回放、備份等

•  支持視頻轉發的流媒體服務器，支持前端任意數量硬盤錄像主機與網絡視頻服務器混合組網的超大容量（取決于網絡平臺性能限制）

•  軟音頻對講，支持前端－前端、前端－中心，前端－分控之間任意進行對講

•  支持報警時自動撥號、實現 ADSL 網絡動態連接，降低網絡租賃費用

•  支持花生殼免費域名捆綁，解決動態 IP 連接問題

•  網絡解碼矩陣主機將數字視頻信號解成模擬信號，輸出到屏幕墻并任意切換

•  逆向解碼單路四畫面輸出，可自行定義切換輸出畫面

•  自動儲存連接信息、查詢前端主機在線狀態，自動連接上次登陸的主機

•  解碼視頻出現異常時自動重啟視頻功能 , 保證視頻長時間連接正常

•  支持主流嵌入式 / 網絡視頻產品（�？� DVR/DVS ），支持天地偉業數字硬盤錄像主機

•  支持與 GIS （含 110 報警指揮系統）技術和 GPS 技術的集成

與其它系統平臺的集成

       中心平臺管理軟件通過特定的接口系統與 GIS 系統 /GPS 系統 /110 報警指揮系統 / 城市綜合應急指揮系統等其它系統結合起來，提供統一的報警指揮信息系統服務，并作用到所有信息和消息的協調、聯動，成為一個真正的 “ 平安城市監控報警聯網指揮系統 ” 。

       編碼設備的 RS485 接口和開關量接口提供了對前端視頻采集設備的控制能力和報警信號采集能力，通過分布式的中心平臺管理軟件轉發，基層監控中心在發生報警以后，自動將發生報警點的報警信號和視頻圖像自動轉發到市局監控中心的監控中心，市局的監控中心軟件通過 TCP/IP 協議與 GIS 系統 /GPS 系統 /110 報警指揮系統 / 城市綜合應急指揮系統的分發服務器相連，通過專用的軟件接口，向這些系統傳遞報警的設備信息和聯動視頻流，完成報警的采集、分發過程和視頻信號的轉發過程。其它系統從而能夠及時地提供報警點的無級縮放地圖、詳細地理信息、相關行動預案與決策信息等。

系統平臺管理軟件的組成

•  數據庫服務器

•  流媒體轉發服務器

•  用戶權限驗證服務器

•  WEB 服務器

•  數字視頻中心矩陣服務器

•  網絡存儲服務器

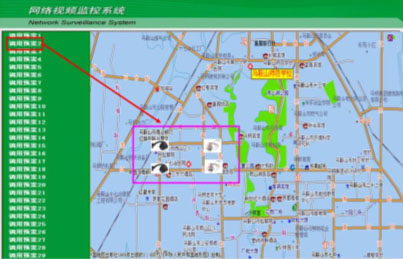

電子地圖與警視聯動功能

      將城市的電子地圖分三個層次制作到系統管理主服務器中，可采用雙屏觀看，也可顯示到電視墻上；平時顯示第一層地圖，第一層為轄區的完整地圖，上面標有可以被激活的具有明顯標志的攝像機圖標；點擊攝像機標志可以打開本攝像機周圍小范圍的詳細實際地圖（第二層地圖），同時該攝像機的標志會閃動；再一次點擊閃動圖標，就可以顯示攝像機的實時圖像，可以是部分地圖和小的活動畫面（三層地圖），也可以完成全屏圖像顯示，并可以通過鼠標控制云臺和鏡頭的動作。

      系統可實現分級控制。按照指揮控制中心的級別，對同一監控點或同組監控點實現分級控制。系統提供方便的遠程語音對講方式，前端監控點設有多個緊急按鈕供報警用，中心值班人員可對前端喊話或?qū)χv。

      全市監控點直觀地顯示在電子地圖（可與待建的 GIS 聯網）上，并能點擊顯示監控點圖像，能顯示街區分布、轄區范圍、執法點位置等。對于發生報警或其它警情時，能自動切換到相應監控點（包括攝像機切換和預置點），在屏幕上調出該點圖像，并在電子地圖上給出指示，計算機給出聲音提示，記錄相關報警信息；在進行攝像機切換和控制時也能在電子地圖上指示最近監控點，實現與 GIS 、 GPS 系統的協同應用。

電子地圖能夠?qū)崿F(xiàn)功能如下：

1. 提供電子地圖編輯控件，可以增加刪除監控點；

2. 可設置告警時地圖自動彈出；

3. 可設置告警時啟動告警點語音提示；

4. 可設置告警時打印告警數據；

5. 可設置設備聯動控制和定時控制；

6. 可設置報警聯動輸出控制包括警號、警燈。

7. 當鼠標放到地圖上相應攝像機位置時，彈出攝像機詳細信息。信息內容包括：攝像機類型、攝像機位置、攝像機歸屬（攝像機接入矩陣、 DVR ）、攝像機建設時間。

      其一、在城市的 GIS 地理信息地圖上，可以將監控點的坐標在地圖上確認下來，每個攝像機的位置可以根據實際的場景預先設定預置位，當值班人員在地圖上用鼠標劃出一個區域時，可以根據區域中心為基準點，區域內的各個路口球機均自動調閱設置好的預置位，并通過矩陣在電視墻上顯示；

      其二、當電子地圖上有報警的坐標點產生的時候，指揮中心的值班人員在地圖上劃出應急范圍，該范圍的球機則根據報警點不斷變化的坐標值和運動的方向，修正區域內球機的位置，達到附近的路口球機均處于封鎖的位置的目的，并使圖像在指定的監視器上顯示；

      其三、當有坐標的報警點產生時，系統可以自動允許一組預先設置好的控制數據，在報警點周圍規定范圍內的球機自動執行預案命令，達到全自動跟蹤的目的，而且系統在有可能的情況下可以同時處理多個目標，以應付各種惡劣情況的出現，并可以由中心控制決定將哪個目標在電視墻上顯示。

平安城市二期建設方案

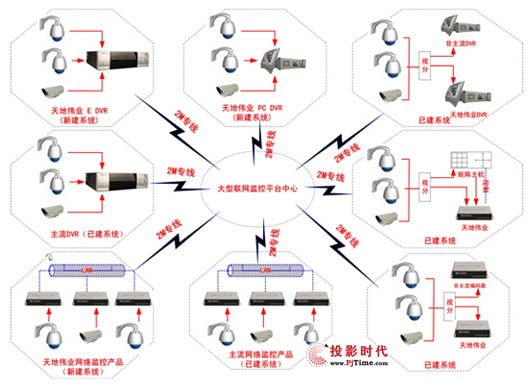

拓?fù)涫疽鈭D

    平安城市二期建設的目的是使平臺管理系統能夠?qū)σ呀�、新建的系統統一規劃、技術協調，兼容更多主流產品，從而在一個平臺上統一、集中管理模擬、數字設備。

系統組成

1.前端社會建設監控資源分為兩大類；

2.一類為新建系統，建議統一選用天地偉業的設備；

3.新建系統根據不同單位（賓館、網吧、娛樂場所、金融行業、社區、醫院、學校、一般企事業單位）選用天地偉業的 DVR 、網絡編碼器、矩陣等主控設備；

4.新建系統很容易納入到天地偉業聯網平臺管理軟件中；

5.一類為已建系統的整合；

6.采用國內主流嵌入式 DVR （�？�、大華等）為主控設備，可以兼容到大系統中；

7.采用國內主流網絡編碼產品（�？档龋�為主控設備，可以兼容到大系統中；

8.采用其他的非主流 DVR 為主控設備，可以采取升級措施（換為天地偉業 “ 卡 + 軟件 ” ）納入到大系統中；

9.采用其他的非主流網絡編碼器為主控設備，可以更換為天地偉業網絡編碼器納入到大系統中；

10.可以通過天地偉業網絡編碼器將模擬信號以及控制信號上傳到公安局監控中心，從而將模擬系統納入到大系統中。

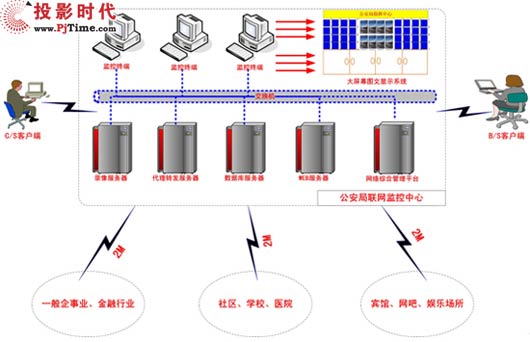

聯網監控中心系統示意圖

1.聯網監控中心（公安局監控中心）是控制、樞紐中心，統一、集中、管理、控制所有前端系統（模擬或數字的）；

2.硬件部分主要是通過解碼主機將前端上傳的數字信號還原為模擬圖像，切換、控制上屏幕墻；

3.軟件部分主要是對所有數字圖像的集中存儲、管理，以及數字圖像在 IP 網內的多用戶共享、控制等；

4.平臺軟件主要包括錄像服務模塊、代理轉發服務模塊、 WEB 服務模塊、數據庫服務模塊、權限管理模塊以及監控瀏覽模塊等；

5.平臺軟件支持 C/S 模式和 B/S 模式。

6.監控終端：遠程瀏覽 、操作員日志記錄、電子地圖、遠程配置、遠程控制、設備巡檢等功能；

7.權限管理：硬件設備配置信息的管理 、系統用戶的管理 、云鏡分級控制；

8.數據庫服務：統一集中記錄著全市監控設備注冊信息、各級用戶注冊信息、各級用戶權限信息、設備分組信息、用戶分組信息以及設備組和用戶組對應關系等數據信息；

9.WEB 服務：將 WEB 服務器接入網絡，網內多個授權用戶不需要安裝任何客戶端軟件，通過 IE 瀏覽器直接訪問聯網中心數字圖像資源；

10.流媒體轉發：為本地公安內網和上級用戶提供流媒體轉發服務，對于多用戶同時訪問前端視頻服務器圖像的情況，可以大大緩解網絡壓力，減少前端設備數據處理量。

平安城市三期建設方案

平安城市三期建設（深層次應用）

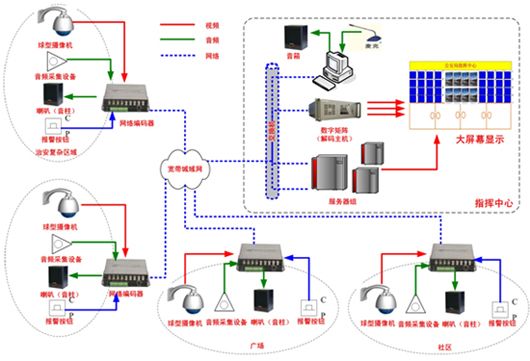

“天眼”添“嗓門”，報警聯視頻

      隨著全國各地平安城市建設的不斷深入，公安、政府等部門對音視頻、報警的應用需求越來越具體，越來越復雜，即要求系統要更加貼近公安、政府等部門的實戰需要。平安城市監控不再是簡單的視頻監控，而是在此基礎之上，音頻、報警等信號的深層次應用，將公安監控中心建設成為真正意義上的音視頻監控報警中心和指揮調度中心。

      平安城市系統在一些地區又俗稱“天眼”工程，很形象的表示了公安政府部門通過遍布在整個城市的攝像探頭時刻注視著城市的一舉一動。既然攝像探頭是公安機關的“眼睛”，能夠通過“眼睛”看到和紀錄一切，那么，公安機關還想增加“耳朵”（音頻采集設備），采集前端的聲音，增加“嗓門”（喇叭或音柱，擴音設備），從指揮中心向前端喊話，增加“觸覺”（緊急報警按鈕或其他報警探測設備）設備，傳輸報警信號，報警或緊急情況時聯動相關視頻。

模擬接入方式的模數混合型系統示意圖
      如圖所示，在傳統的視頻監控基礎上，在監控前端，如治安復雜區域、重要路口、廣場、社區等，增加音頻輸入設備（拾音器等），音頻輸出設備（喇叭或音柱），以及報警設備（緊急按鈕或其他報警探頭），通過光端機將上述信號傳輸至公安局指揮中心，在指揮中心，不再是簡單的視頻切換矩陣，取而代之的是集音視頻和報警為一體的音視頻報警矩陣，指揮中心的音頻輸入設備（麥克風）和音頻輸出設備（音箱）接入音視頻報警矩陣。這樣，就可以實現“天眼”添“嗓門”，報警聯視頻的功能，即指揮中心在視頻監控的同時，可以對某個前端（治安復雜區域、重要路口、廣場、社區等）喊話、指揮，或指揮中心同時對多個前端喊話（廣播）。同時，指揮中心由天地偉業提供的獨特的電子地圖雙屏顯示功能，一屏多畫面顯示前端圖像，一屏顯示整個城區電子地圖，電子地圖上根據實際情況布置前端攝像探頭和報警探頭，前端一旦有警情時，指揮中心即發出聲光報警，提醒公安干警注意，同時報警探頭關聯的視頻自動切換到大畫面，指揮中心可以實施布控追蹤或與前端實時雙向?qū)χv。

數字接入方式的全數字型系統示意圖

      如圖所示，在傳統的視頻監控基礎上，在監控前端，如治安復雜區域、重要路口、廣場、社區等，增加音頻輸入設備（拾音器等），音頻輸出設備（喇叭或音柱），以及報警設備（緊急按鈕或其他報警探頭），經網絡編碼器通過城市寬帶網將上述信號傳輸至公安局指揮中心，在指揮中心，音頻輸入設備（麥克風）和音頻輸出設備（音箱）接入監控主機。這樣，就可以實現“天眼”添“嗓門”，報警聯視頻的功能，即指揮中心在視頻監控的同時，可以對某個前端（治安復雜區域、重要路口、廣場、社區等）喊話、指揮，或指揮中心同時對多個前端喊話（廣播）。同時，指揮中心由天地偉業提供的獨特的電子地圖雙屏顯示功能，一屏多畫面顯示前端圖像，一屏顯示整個城區電子地圖，電子地圖上根據實際情況布置前端攝像探頭和報警探頭，前端一旦有警情時，指揮中心即發出聲光報警，提醒公安干警注意，同時報警探頭關聯的視頻自動切換到大畫面，指揮中心可以實施布控追蹤或與前端實時雙向?qū)χv。
