南昌三極光電比肩美國Eotech成全球全息瞄準鏡頂級供應商-全息瞄準鏡制作原理

    全息瞄準鏡中（其中的全息指的是工藝制程）是一種不同于傳統的瞄準鏡采用概三點一線瞄準，而是采用兩點一線的革命式速瞄瞄具，它注重彈著點的觀察，并利用彈著點進行瞄準。它所運用的是衍射原理。所以，全息瞄準鏡的全稱叫做“激光全息衍射式瞄準鏡”。全息瞄準鏡的制造難度是很高的。

    以前我們聊起過，全息瞄準鏡的系統原理和制作難度相比全息光波導相對要容易的多，美軍也早就大規模實戰應用于上個世紀末的海灣戰爭，對于各位鐵友這是早就了解的，但各位鐵友了解到是一回事，心儀也是一回事，但各位鐵友二三十年拿到品質過硬的純正的全息衍射式瞄準鏡可謂寥寥無幾。各位軍迷的潛意識里面，主要覺得核心的全息衍射技術太過于復雜，我國搞不定，所謂的搞定也多各種各樣的缺陷。果真如此嗎？

    其實全息瞄準鏡的原理也很簡單，用我們專業的角度講，僅僅是一個全息照片的再現光路而已。

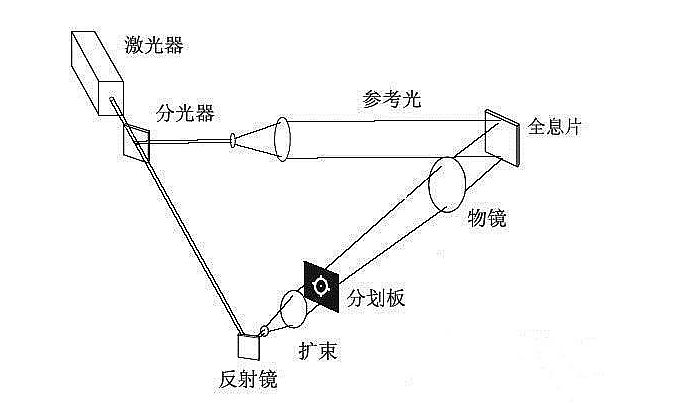

    南昌三極光電全息衍射式瞄準鏡的全息分劃板照片制作光路

    制作方法：

    激光器發出激光被分光器分為兩束，一束經過作為參考光照射到全息感光板上；一束作為照明光照射到預制分劃板上，從分劃板上的透明部分透過后也照射到全息感光底片上，這樣就完成了對分劃板的全息圖像的拍攝。在拍攝過程中對整個光路系統中的每個原件的位置、角度以及拍攝環境震動都有很嚴格的要求。

    南昌三極光電全息衍射式瞄準鏡的全息分劃照片再現光路

    全息片再現：

    用一束與拍攝時的參考光相同波長的平行光線作為再現光，以與拍照時照射在全息感光底片上的參考光角度相同的入射角度照射到全息片上，經過衍射后再從全息片的后方射出。而從全息片后方射出的光線就能再現出拍攝時照射在分劃板上的光線落到全息底片時候的信息，包括頻率、方向等等。

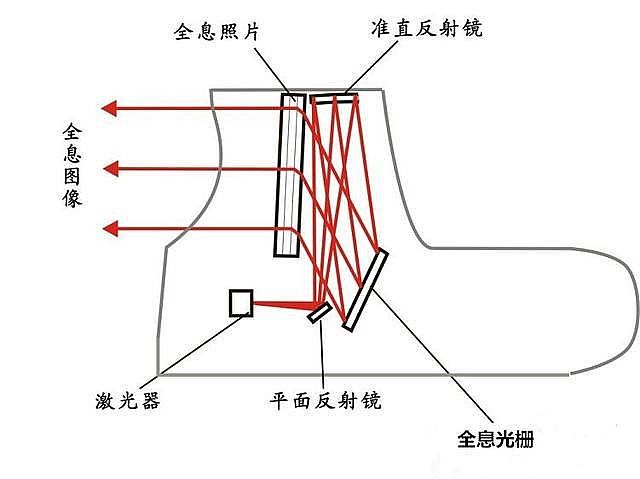

    南昌三極光電全息衍射式瞄準鏡再現結構簡圖

    以上給大家介紹的都是原理，原理確實不是大家想象中的那么復雜，各式全息瞄準鏡的實現光路也都大同小異，在這個大的原理下面做一定的微調，但全息照片的再現光路這個前提還是不變的。

    那既然實現原理如此的簡單，那為何國內三十多年來一直遲遲做不好呢，這就牽涉到一個工藝制程的沉淀問題了。三極光電科技團隊由老軍工領銜，三十年來一直在全息衍射工藝制程面向用戶的第一線，積累了雄厚的工藝基礎。在整個團隊的共同努力下，默默的付出中，讓三極光電團隊在各項高精尖的項目上面獲得面向市場的實用化成果。如全息瞄準鏡光芯片，AR全息光波導光芯片，85度大視場角AR視網膜投影透鏡光芯片，超短焦透鏡組等

    說了這么多，可能大家都急了，光說沒有啊，我們放出來一些圖片吧，這其中有我們的衍射光柵圖片，也有我們及合作伙伴的整機圖片，也有各位鐵友的分享圖片（感謝各位專業的鐵友）

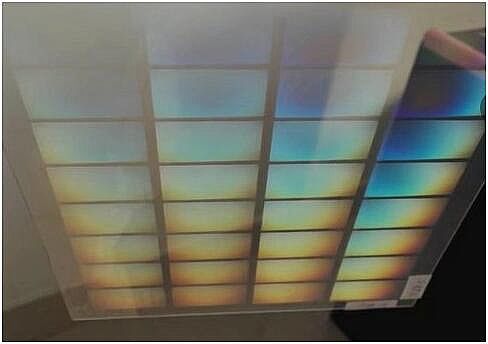

    南昌三極光電有限公司全息衍射瞄準鏡的核心光芯片（未裁切）

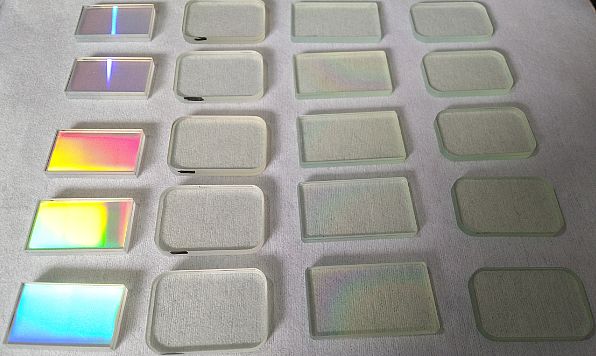

    三極光電科技全息衍射瞄準鏡的核心光芯片（可見高透明度和高衍射率）

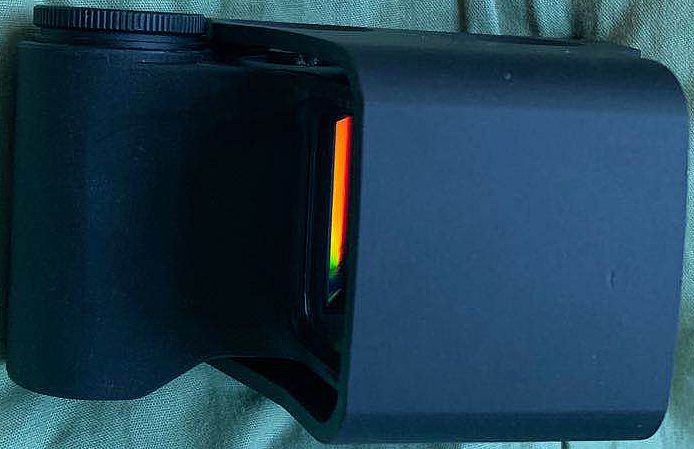

    南昌三極光電合作客戶的全息瞄準鏡（這個角度可看到衍射光柵彩虹 說明高衍射率 鐵友展示）

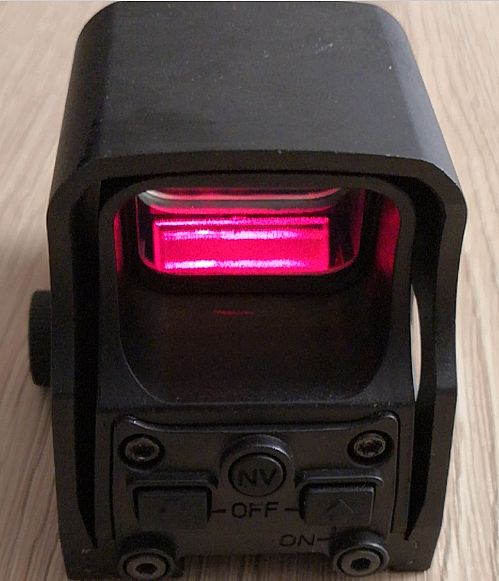

    南昌三極光電科技合作客戶的全息瞄準瞄（全息瞄準鏡出射的平行光，鐵友展示）

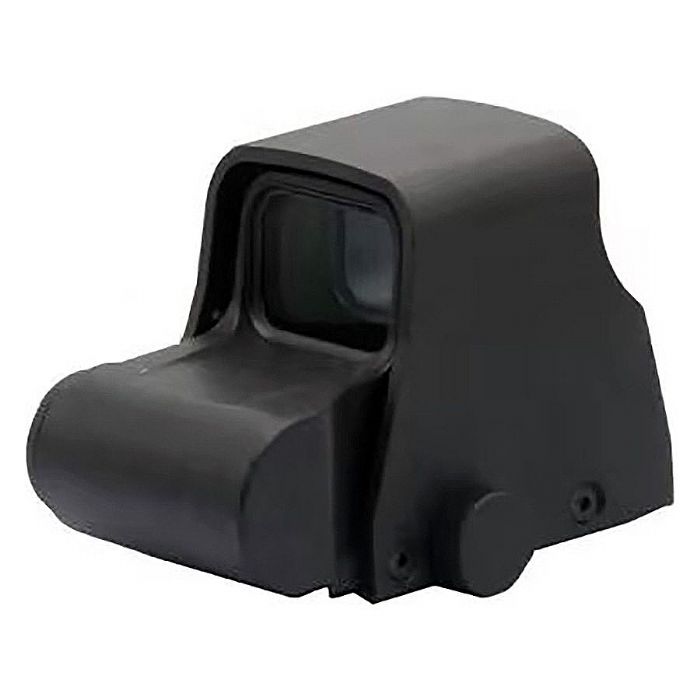

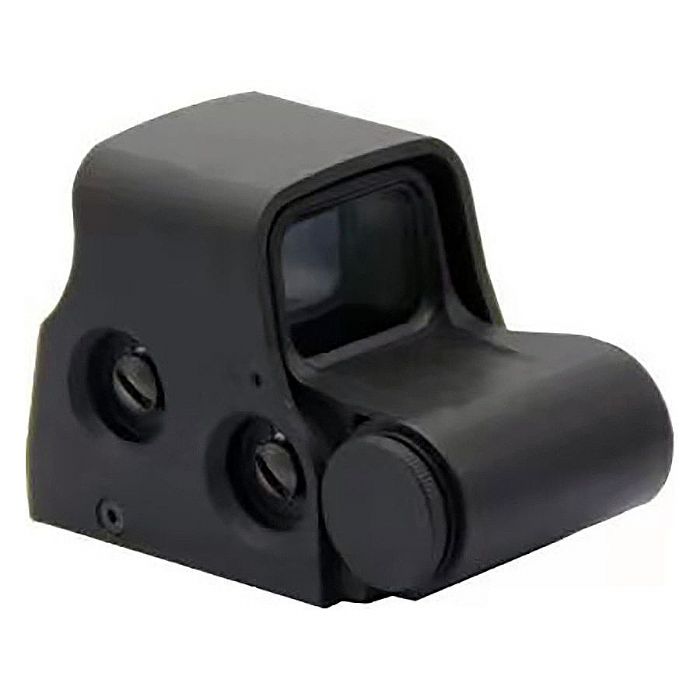

    南昌三極光電科技客戶全息瞄準鏡外觀展示

    三極光電科技客戶全息瞄準鏡外觀展示

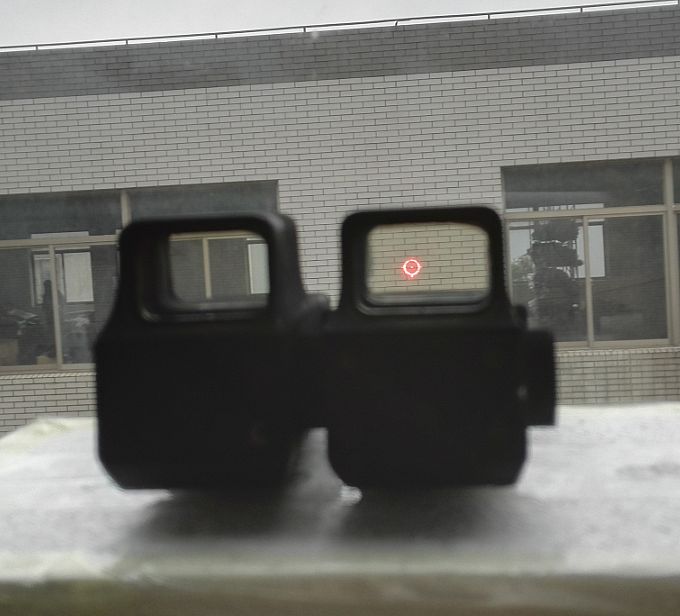

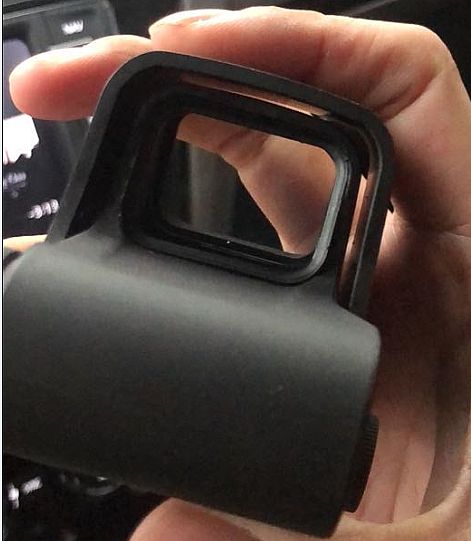

    三極光電客戶全息瞄準鏡透明度展示，高達93%（鐵友展示），這個指標是比Eotech還高的

    三極光電科技客戶全息瞄準鏡外觀展示

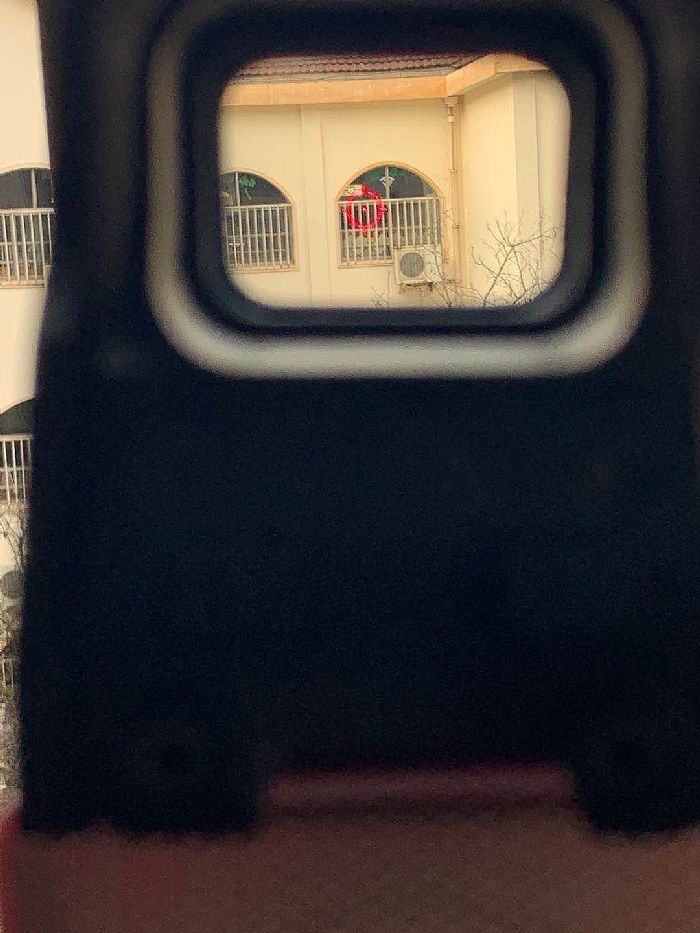

    南昌三極光電全息瞄準鏡透明度展示，高達93%（鐵友展示 拍照激光分劃容易模糊

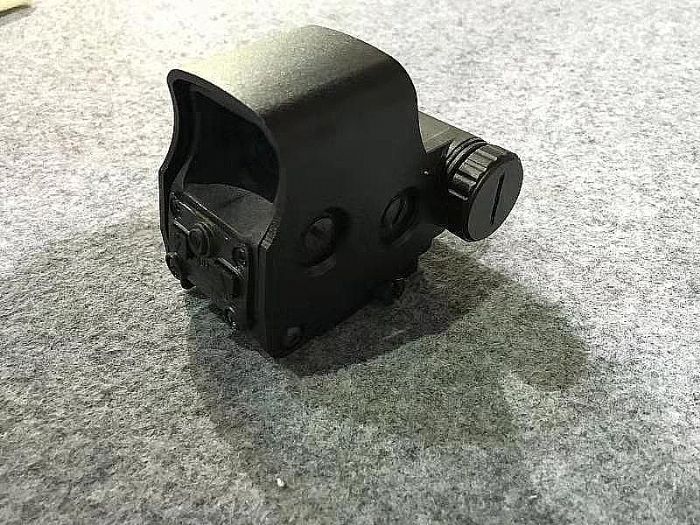

    南昌三極光電有限公司團隊2017年全息瞄準鏡樣機外觀展示

    南昌三極光電客戶全息瞄準鏡展示（鐵友展示 激光分劃用相機很不好拍，容易模糊）

    南昌三極光電有限公司客戶全息瞄準鏡展示（鐵友展示 激光分劃用相機很不好拍，容易模糊）

    南昌三極光電有限公司團隊2017年全息瞄準鏡樣機展示（鐵友展示 激光分劃用相機很不好拍，容易模糊）

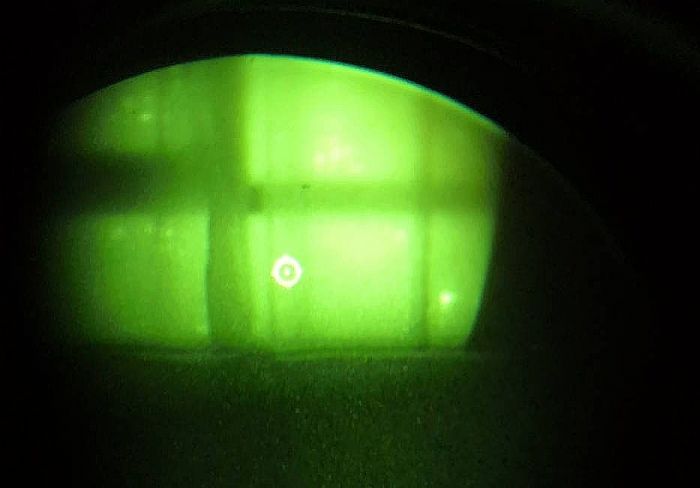

    南昌三極光電客戶全息瞄準鏡夜視效果展示（鐵友展示 激光分劃用相機很不好拍，容易模糊）

    三極光電是一家研發為主的企業，為國內少數掌握激光全息衍射光柵在前期光刻到后續全制程制備的企業，研發制造的全息衍射光學元件，全息光波導，可廣泛應用于航天，飛行瞄準頭盔，步兵瞄準頭盔，單兵武器的快速瞄準器具,基準測量，醫療設備，光譜儀，智能電子產品，3D掃描儀，網絡與信息安全技術與系統、物聯網,電子專用設備儀器、先進感知與偵察探測,區塊鏈技術、虛擬增強現實技術、模擬仿真技術、時空基準技術與裝備等廣大領域。尤其是我們研發制造的市場應用場景廣闊的AR增強現實核心硬件---全息光波導光柵光芯片、AR視網膜投影透鏡光柵光導等，產品收縮比小，成像分辨率高，狀態穩定，綜合性能國內外領先.。
