三極光電大面積ARHUD全息光波導獲2021世界VR產業大會云峰會創新獎

    以“VR讓世界更精彩——融合發展 創新應用”為主題的2021世界VR產業大會于10月19日-20日在江西南昌綠地國際博覽中心舉行，發布了《虛擬現實產業發展白皮書（2021年）》。本次展會采取線上為主、線下結合的云峰會方式召開，集中全面展示VR產業鏈企業特色和亮點，呈現出產業鏈覆蓋更全面、VR應用更廣泛、現場活動更豐富及“元宇宙”新概念更突出四大特點。大會還首次覆蓋VR全產業鏈，設置了教育、影視、游戲、工業、航空、體育、博物館等多方面應用展區。

    三極光電大面積ARHUD全息光波導獲2021世界VR產業大會云峰會創新獎

    2021世界VR大會云峰會VR/AR年度創新獎由30多位權威評審專家依據規模性、創新性、成長性等多項指標綜合打分，經過資格審核、初審、復審，最終推選而出，嚴格的評審流程背后是對入選企業實力的高度肯定。

    三極光電的《自主車載機載大面積AR全息光波導項目》被評為“2021世界VR產業大會VR/AR創新獎”產品。

    三極光電大面積ARHUD全息光波導獲2021世界VR產業大會云峰會創新獎

    傳統車載HUD因虛像距離短、顯示畫面尺寸小，容納信息較少，實用性受限。隨著技術的進步及生態發展，增強現實ARHUD開始出現并為各大車廠所重視：更大的FOV（10°*3°以上）、更大的虛擬屏幕尺寸（70寸以上），因此顯示信息更豐富，結合更遠的虛像距離VID（10米以上），從而具備更好的交互效果。FOV更大、VID越大，優秀的HUD光學硬件性能能承載的更豐富的交互場景，ARHUD才可以成為車載智能座艙的信息平臺載體，才可以上升到智能座艙的戰略層面。

    三極光電大面積ARHUD全息光波導獲2021世界VR產業大會云峰會創新獎

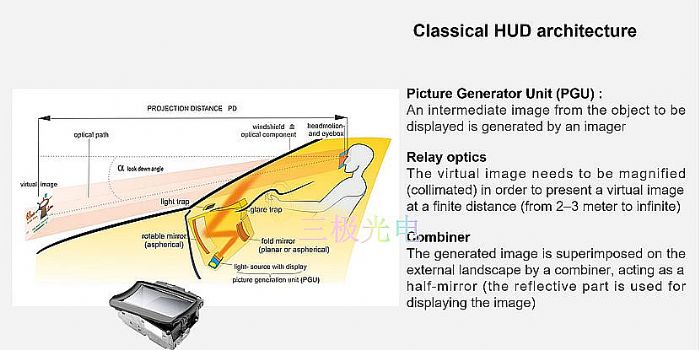

    傳統HUD是一個幾何光學投影產品，F(xiàn)OV持續擴展、投影距離的持續增加，將導致其體積會不斷變大。由傳統幾何光學投影演變過來的ARHUD，其越來越大的體積必然影響整車廠商的儀表板前期布局。在此背景下，能縮小ARHUD整機體積的全息光波導解決方案是愈發為各大廠商所重視。

    全息光波導，簡單來說，就是光波導+體全息光柵。在AR領域，各種玻璃板都可以作為光波導本體，體全息光柵是指用全息曝光干涉方式制造的衍射光柵。

    通過貼附在光波導表面的體全息光柵，可以打破光波導本體全反射的界面規則，改變光信息傳播的方向和能量，進而引導光信息從波導內部傳輸?shù)饺搜�。通俗的說，全息光波導就是改變光信息傳輸方向的器件。其核心和難點在于出瞳處均勻的復制N次入射光瞳（姑且簡單理解為入射投影儀出口尺寸），使出瞳面積（出光面積）大幅度增大，這種設計極大的優化了系統結構，使得AR光學成像系統體積急劇縮小，全息光波導也是唯一具備良好的大面積(大于400mm*180mm）制造量產型、低成本性（大面積制造低于1000元人民幣）引起產業的矚目。

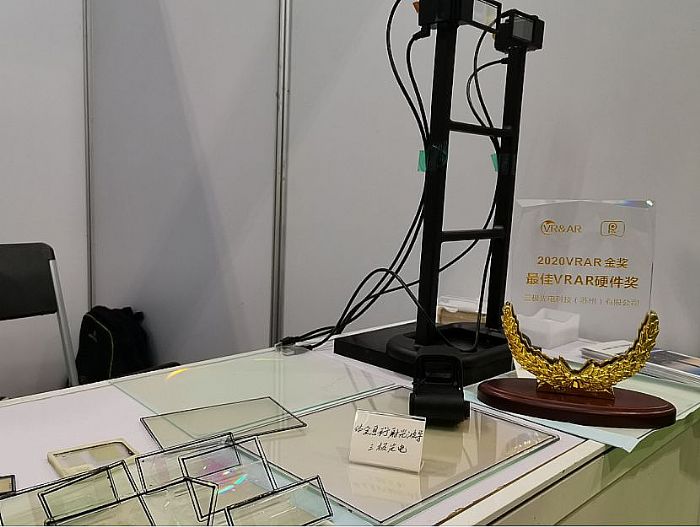

    2020年廣交會館展覽中的三極光電大面積AR全息光波導

    具體情況來看，類似的參數標準，全息光波導可以把傳統幾何光學ARHUD包絡體積縮小到五分之一到十分之一，極大的降低了HUD對汽車座艙體積的占用。此外，主要成像模塊還可以標準化，同等指標可以節約其他車型的預研經費及研制周期。

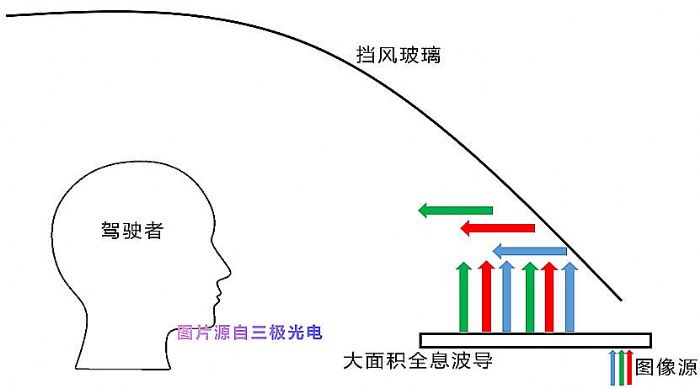

    研制中的全息波導ARHUD系統

    自2019年開始，三極光電就在積極布局大面積全息光波導，也一直在積極跟系統廠商巨頭、汽車廠商一起互動開發小體積、大視場、大眼動盒、長虛像距離的ARHUD光學系統，在實際驗證評估中發現問題，克服問題，以量產為目的展開研制，有望短期上車實測驗證.

    三極光電在產線的布局上也極為主動，2020年10月份，三極光電建立起6500㎡的中國標準最高、規模最大的全息衍射光學器件（全息光波導是其中一種）制造工廠。其中也建立起了中國（含港澳臺）最大的全息干涉光場信息記錄系統平臺(6m*15m)，為中國整個全息衍射光學產業及以全息衍射光學為核心的關聯產業的向前發展添磚加瓦。

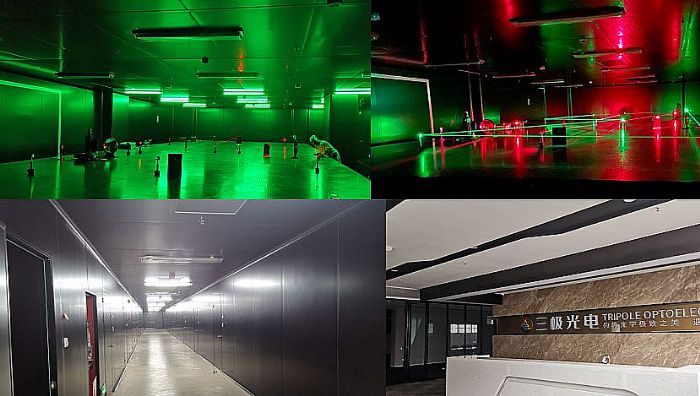

    中國規模最大的三極光電全息衍射光學器件制造車間

    三極光電是我國全息衍射光學、AR核心光學硬件的領軍企業，致力于底層的核心前瞻性基礎AR光學的研發和應用。

    三極光電團隊在AR方向成果豐碩，成績斐然，是我國首家自主體全息波導突破并達到應用級批量產的單位，首家自主研制成功二維擴瞳體全息光波導單位，首家自主研制成功并小批量產全彩色全息光波導的單位，首家自主研制成功大視場角達85度的AR視網膜投影HOE單位，中國首家自主研制成功大面積飛行及車載大面積波導單位，中國首家自主研制全息波導在關鍵指數圖像質量領先全球的單位。

    三極光電全息光波導成像圖

    三極光電榮譽與影響力

主流媒體對三極光電的報道
