兩個數量級的提升：Micro LED微顯示大突破

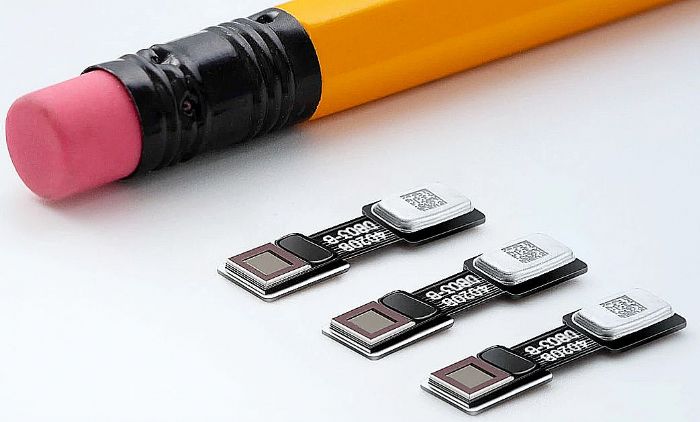

    近日，JBD宣布成功將Micro LED微顯示的壞點數從單屏≤100個降至≤3個，實現壞點數兩個數量級的重大突破。據悉，壞點較多是Micro LED微顯示產品實用化的主要工藝障礙之一。這次巨大突破，將其壞點水平從“明顯可見”升級到“不格外注意不可見”的水平，將有力推動這一新顯示品類的市場發展。

    壞點，Micro LED微顯示之“命門”

    在早期液晶顯示行業，壞點也是一個重大問題。大約20年前，少于等于3個壞點的液晶屏被稱為A類屏（亮點和暗點總數不超過5個‌，且單個類型壞點不超過3個），沒有壞點的則稱為A+產品（即完美屏）。A類或者以上屏幕，是消費電子行業能夠普遍接受的“品質底線”。

    對于Micro LED微顯示而言，一個屏幕動輒集成數十萬、乃至數百萬個LED晶體（例如，典型的1080P全彩分辨率需要超過622萬個亞像素LED晶體實現）。這種高集成過程被稱為“巨量轉移”工藝。理論上，每一個亞像素LED晶體還至少需要兩個控制電極連接。Micro LED微顯示要將這么多的器件穩定可靠集成到0.1X英寸到1.X英寸對角線尺寸的驅動板上（驅動板可以使硅基CMOS，也可以是TFT玻璃基板），可謂之針尖上繡花的功夫。

    在這種超高密度的工藝集成化中，做到3個或者更少的缺陷率極其困難。JBD持續深入研究將Micro LED微顯示屏的壞點數降至單屏≤3個，其中0壞點完美屏的比例大幅提升。同時，JDI亦通過基礎工藝和材料進步，將單屏暗點率從高達0.4%降至0.03%的極低水平，再結合JBD獨有的Demura像素亮度補償算法，大幅度提高像素亮度均勻性。

    據悉JBD在良品率提升中，主要采用了1.結構設計的升級，尤其是外延結構設計的改良、2.創新的工藝，獲得更為均勻的驅動結構和材料均勻度、3.主要設備精度的提升，確保高精準的制造加工過程。此外，JBD也通過檢測、管理等工程學的創新，推動流水線整體品質的提升。

    打開微顯示新時代的大門，要靠“良率”

    業內人士認為，Micro LED微顯示屏壞點數降低到早期液晶顯示A類屏水平，其中完美屏比例大幅提升，意味著這一行業從“技術嘗試”階段跨入“技術成熟初期”階段。即按照目前AR用Micro LED微顯示屏普遍幾十萬的像素規�？�，JBD技術實現了99.999%的良率，即行業關于巨量轉移工藝所謂的5個9或者5N水平的說法（不計算暗點）。

    誠然，對于大尺寸顯示5個9良率并不是突出成績。但是，對于0.1X級別，JBD主打的AR用微顯示屏而言，其很難依賴于缺陷修復技術，實現高良率。也就是其5個9的良率水平，很可能是“直接工藝良率”，這往往對應著大尺寸Micro LED顯示屏6個9級別的工藝水平。

    高良率，除了讓Micro LED微顯示屏產品可用性上，實現了顛覆性的轉折外，良率提升還有另一重大意義：即整體工藝廢品比顯著降低，亦大幅降低單片屏的均攤成本，有利于行業應用市場的持續開拓。據業內人士稱，4個9到5個9的提升，往往意味著3成左右的額外損耗的消失。

    JBD特別提到了“0壞點完美屏的比例大幅提升”，這可能意味著這次的進步，在“普遍性”意義上更高的覆蓋。即不是少部分產品達到3個以下壞點，而是大部分、甚至絕大部分成為“A”類產品。這一進步的含金量極高，工藝工程上看是可普及的，達到商業化水平的創新成果。

    對于AR應用，業內分析認為，近眼顯示對壞點更為敏感（這也是JBD引入Demura實時補償暗點技術的原因。理論上，AR眼鏡的顯示屏距離人眼僅2-3厘米，單個壞點可能占據用戶視場角的0.1°以上，形成明顯視覺黑斑）。特別是醫療、軍事等領域，更是普遍需求完美屏。Micro LED微顯示屏打開市場，從競爭角度看，始終面臨其他微顯示技術，如Micro OLED微顯示屏、LCOS技術、DLP技術等“完美性”的挑戰。JBD的進步，將成功打破其他微顯示技術的完美性壟斷，并讓Micro LED微顯示屏在眾多特種高端應用上擁有競爭之力。

    占據未來制高點，JBD領先一步

    從全球競爭看，Micro LED微顯示屏已經成為必爭之地。其擁有的小體積特性，決定了AR應用中的絕對優勢：

    與LCD、LCOS和DLP等依賴背光的微顯示模塊比較，像素驅動和發光一體化的Micro LED微顯示屏顯然在整機應用上更為緊湊。例如，雷鳥RayNeo X3 Pro暨Air 3s雷鳥旗艦AR眼鏡新品上，采用全球最小可量產全彩Micro LED光引擎——螢火光引擎，實現了僅0.36cc的光機體積，相較于前一代產品縮小了40%。

    和Micro OLED比較，Micro LED微顯示屏采用無機發光材料，其可靠性、壽命、穩定性、性能衰減一致性和關鍵的亮度指標都表現更好。雷鳥X3 Pro在0.36cc光機引擎下，實現了3500尼特的平均亮度和6000尼特的峰值亮度，保證了視場清晰和與環境場景融合的高對比度。

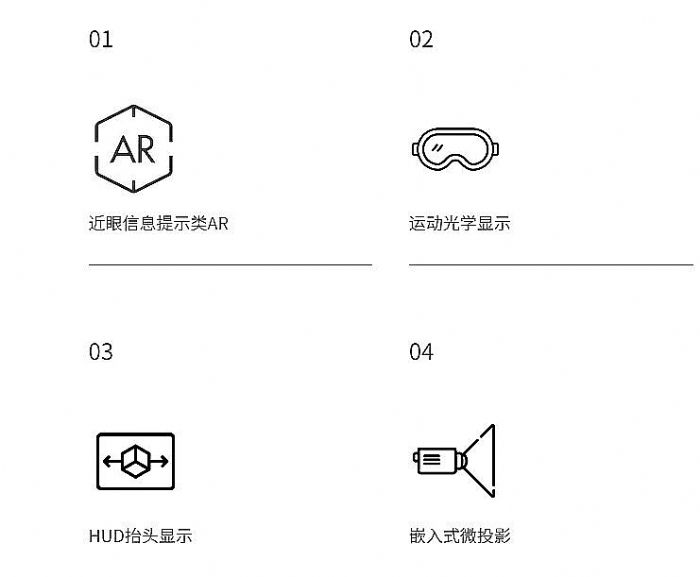

    此外，Micro LED微顯示屏還可以廣泛應用在光通信、運動光學、嵌入式投影儀、HUD、照明顯示一體化產品之中。其技術不僅滿足0.1X英寸AR眼鏡級需求，也可以滿足0.X到1.X英寸的更多微顯示尺寸應用——通過基板尺寸放大，可以實現更高分辨率和更高的亮度輸出；壓縮一定的分辨率條件下，甚至實現極高的照明級別亮度輸出。

    所以，Micro LED微顯示屏的應用之廣泛，遠超過傳統顯示產業范疇。其對應的大多數是新型品類、新型場景和新型內容的應用體驗。Micro LED微顯示屏是關系到一大批未來型“消費電子產品”創新升級的“瓶頸性”核心器件——“眾多新物種的顯示CPU”，業內人士如此表示。這讓JBD這一輪領先的技術突破，擁有了更高的超越企業自身的、乃至超越微顯示行業的“巨大戰略價值”。

    Micro LED微顯示屏大時代正在來臨

    據IIM信息分析報告指出，Micro LED在AR設備中的滲透率從2023年的12%躍升至2025年的38%。除消費級AR眼鏡外，工業維修、醫療手術導航和軍事仿真訓練成為高價值市場。整體看，非消費類市場營收占比達6成。

    從中國市場看，截至2025年Q1，全球AR Micro LED相關專利申請量累計超過1.2萬件，中國占比42%，在巨量修復和色彩轉換膜技術領域保持領先。中國牽頭制定微型顯示器接口協議得到國際電工委員會的認可。2025年，高端AR頭顯全球市場規模預計突破120億美元，中國占據35%的產能份額。

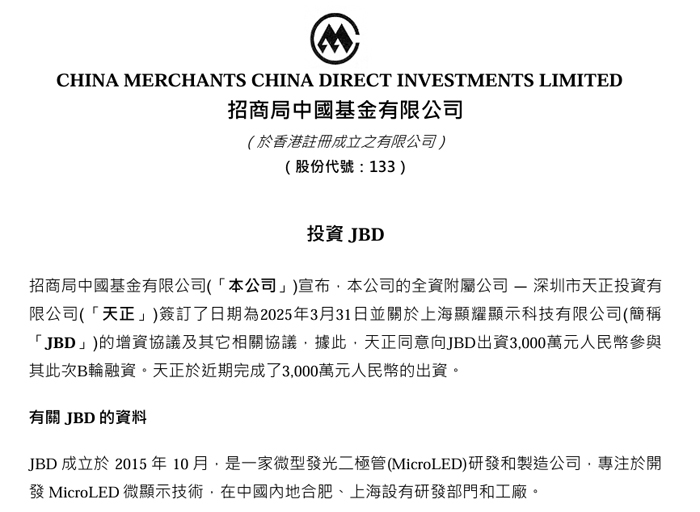

    近日，招商局中國基金旗下全資附屬公司深圳市天正投資有限公司完成對 JBD 3000 萬元人民幣的 B 輪融資注資。目前，JBD估值超 10 億美元。凸顯資本市場對Micro LED微顯示屏行業的看好，以及其在一系列消費電子新品類中的核心技術地位。

    后記：當最后一顆壞點在納米級精度下被征服，Micro LED微顯示終將向千億級市場敞開大門。JBD的突破不僅是數字的躍遷——從≤100到≤3，更是技術成熟度的質變：它意味著，中國企業正在對“微芯屏”主導下的新一代顯示產業話語權發起關鍵的進攻戰役。
