微美全息科學院：虛擬現實技術在康復機器人中的應用

    近年來，我國老齡化人口比例增加，加上自然災害頻發，導致肢體功能障礙的患者數量逐年增加。根據流行病學數據統計，在中國腦卒中發病率達120/10萬，顱腦損傷發病率達 783.3/10萬，脊髓損傷發病率達20/100萬，其中大約80%的幸存者遺留肢體運動功能障礙。運動功能障礙對患者及患者家庭的生活和工作質量造成嚴重影響，同時對患者的整個家庭造成很大的經濟壓力。所以要對患病的人進行及時有效地康復治療，盡快恢復其運動功能，減小病癥帶來的影響。作為納斯達克上市企業“微美全息US.WIMI”旗下研究機構“微美全息科學院”的科學家們認為，作為治療下肢運動功能障礙的主要療法，運動功能療法通過對患肢進行反復的運動訓練，達到防治肌肉萎縮、增加關節活動度、增強肌力促進下肢功能恢復的目的。肢體功能恢復至今仍是康復治療的首要任務，也是醫學界康復研究的重要內容。以下是微美全息科學院的科學與技術的融合性觀點，對虛擬技術在康復領域的應用具有前沿性指導意義。

    背景介紹：

    臨床上，康復醫師大多是徒手或者借助簡單的輔具對患者進行連續被動訓練，或者簡單的輔助訓練，反復引導患者下肢運動，刺激大腦皮層相關下肢運動功能區域的恢復，直到 患者可以獨立完成正�；蛘呲呌谡�常的動作。這種傳統一對一的運動康復療法存在著諸多的不足和局限性：（1）醫師勞動強度大，導致康復效率降低；（2）單一重復的訓練方法使病人產生消極的情緒，患者消極的治療情緒不利于訓練的進一步展開。（3）康復醫師無法直接得到客觀的訓練效果，主觀的評價不能全方面反映患者的訓練情況。針對上述的情況，結合下肢康復機器人與虛擬現實技術的訓練系統既可以減輕康復醫師的勞動強度， 又能增強患者訓練過程中的趣味性。把虛擬現實技術引入到康復治療還是康復醫學的大膽嘗試，根據患者的訓練需要，開發人員通過計算機技術和傳感器技術等手段可以開發出各種各樣的虛擬場景來配合患者進行訓練。

    虛擬場景有以下特點：真實感極強的場景和視覺、聽覺、觸覺等信息的反饋，很容易讓 患者沉浸在設計的場景中進行訓練。除了具有很高的沉浸性，虛擬場景還可以和患者進行人機交互，患者把自己的主觀意愿融進到虛擬場景中，極大的增強了患者積極參與訓練的信心。 綜上所述，虛擬現實技術應用到下肢康復機器人可以解決傳統運動治療的諸多不足，為康復訓練提供了一種新穎有效的訓練方法。

    計算機技術的快速發展促使許多新技術的誕生，虛擬現實技術就是其中之一。重復訓練是康復訓練中最基本有效的訓練方法，它是讓患者重新獲得運動能力的重要條件 ，但簡單的重復訓練會使患者產生消極情緒，不利于進一步訓練。相關研究發現刺激神經運動皮質區可以使患者的運動功能得到恢復。正是基于上述理論，虛擬現實技術應用到康復訓練可以達到重復訓練、正確反饋和激發訓練積極性等康復訓練要求，使患者更輕松愉悅地參與訓練。

    康復機器人引入虛擬現實技術可以解決傳統康復療法的不足提高康復效果。虛擬現實技術建立的虛擬場景具有友好交互的優勢患者與系統可以進行交互，避免因操作不當、運動尺度過大等意外事故的發生。并且還可以在虛擬場景中設定機械腿運動角度、速度等相關參數，來貼合患者的康復心理，達到患者在訓練過程中保持樂觀心態的目的。

    一、虛擬現實技術與康復技術的結合

    把虛擬現實技術應用到下肢康復訓練中要考慮以下幾個方面的問題：虛擬現實技術的優勢是什么；運動康復過程的基本要求是什么；最后是針對下肢康復的醫學康復手段有哪些。將以上三個方面的問題進行總結，對現有的下肢康復手段和虛擬現實技術結合起來，就可以提出更加合理、更加有效的下肢康復訓練手段。

    現在的科學研究已經得出這樣的結論：重復的康復訓練運動對大腦皮層的鍛煉作用起著非常重要的作用，但重復的康復訓練卻不會產生運動康復。重復的康復訓練必須完成一系列特定的任務才能對運動康復起到一定的效果。神經系統主要是依靠視覺感知或身體感知來獲取訓練結果的反饋。為了得到反復的康復訓練，患者必須要具有足夠的熱情配合整個康復過程。因此，重復、反饋和熱情三方面對患者的成功康復是缺一不可的。虛擬現實技術之所以可以應用到下肢康復訓練中也正是因為虛擬現實技術涉及的科學原理包括重復、反饋、激勵等特點。

    虛擬現實技術作為一種輔助手段在治療下肢運動功能障礙患者的過程中發揮著重要的作用。結合虛擬現實自身的技術特點和現有的下肢康復訓練方法，來闡述虛擬現實技術應用到下肢康復訓練過程中的重要作用。

    (1)運動學習療法。下肢康復機器人被動訓練可以實現以下幾個動作：髖、膝、踝單關節被動訓練，腳掌末端直線軌跡被動運動，腳掌末端圓周軌跡被動訓練。在這些運動當中，康復醫療師根據患者下肢運動的困難程度選擇合適的場景，并在場景中選定相應的訓練難度，這樣，患者就可以在接受康復治療的同時沉浸在康復醫師選定的虛擬場景中，達到其在接受康復治療時保持愉快的心情的目的。通過基于虛擬現實的運動學習療法可以提高患者主動參與治療的主觀能動性。

    (2)生物信息反饋療法。下肢康復機器人中的傳感器系統可以把患者下肢的運動軌跡和關節力矩等數據信息實時反饋給機器人控制系統，控制系統把這些信息傳遞到康復系統的虛擬場景中，虛擬場景系統會用這些信息控制虛擬場景角色的關節角度或飛船的位置移動。這樣就可以把患者康復訓練的數據通過虛擬場景的圖像或者聲音的方式傳遞給患者，患者可以直接從虛擬場景的信息了解自己的訓練和康復情況。

    (3)促進神經發育的療法。在訓練過程中，治療醫師可以通過主動訓練方案選取相應的虛擬場景對患者進行康復訓練。在這樣的虛擬場景中，接受治療的患者可以與自己在場景中的角色(虛擬人或飛船)和場景中的其他元素進行實時交互。通過視覺或者聽覺的反饋，患者可以了解實時運動信息，通過刺激患者對感官信號的靈敏度，加強患者對下肢運動的協調控制能力。

    二、虛擬現實技術國內外研究現狀

    德國柏林弗朗霍費爾研究所研制出了Haptic Walker機器人系統（如圖1所示），該系統融入了虛擬現實技術，以此技術為基礎將步行康復訓練與實際場景結合，提高患者訓練的興趣和積極性�；颊哒玖⒂跈C器人的活動踏板上，對平底、上下樓等多種訓練場景進行模擬，上方的減重支架對患者進行減重。

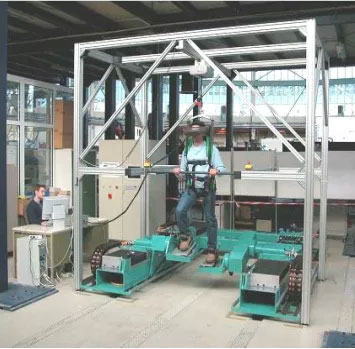

    圖 1 Haptic Walker 步行康復訓練機器人

    瑞士蘇黎世聯邦工業大學研制了一款名為LOKOMAT的步行康復訓練機器人（如圖2所示）。LOKOMAT康復系統將虛擬現實技術融入其中，為患者提供視覺反饋，進而提高患者訓練時的積極性。LOKOMAT 由四部分組成，分別為減重機構、 外骨骼機器人、電動跑臺和控制系統。LOKOMAT 擁有各種傳感器用來檢測各關節角度、電機輸出力矩和人機之間的相互作用力等。

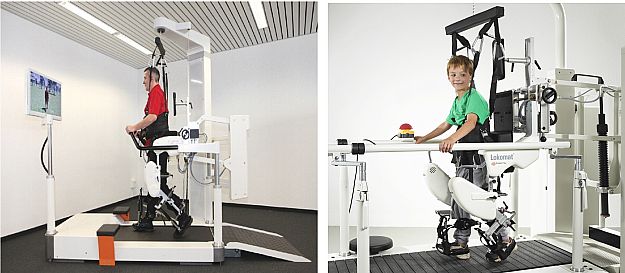

    圖 2 LOKOMAT 康復機器人系統

    東京大學開發出四項研究成果：①類似 CAVE 系統（如圖3所示），即使用3個攝像機拍攝圖像并投影到3個屏幕上；②用HMD（Head Mounted Displays頭盔顯示器）在建筑群當中進行漫游，頭部安裝了3個用于測量自由度的傳感器，腳下踏板上有安裝兩個測量傳感器用于向前后運動和向左右轉彎地測量；③人體測量和模型的隨動。由人身上的傳感器，得到人體姿勢，計算機中顯示的虛擬人體就可以隨著真著實人體運動而運動；④飛行仿真器。人坐在六自由度的振動座椅上，通過座椅振動來模擬真實座艙，并且飛行中場景的變化顯示在背投式大屏幕上，它環繞于仿真器的四周。

    圖3洞穴式自動虛擬環境（CAVE）

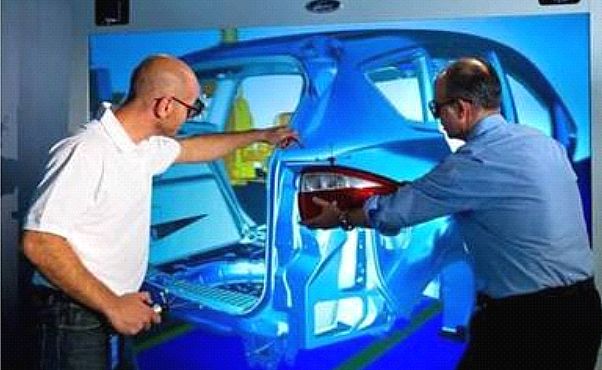

    法國TechViz公司設計研發了一種完整的虛擬可視化的操作應用平臺，通過這個平臺可以實現協作式的設計開發產品。虛擬現實在制造業產品研發的領域中TechViz平臺是一個革命性的進展，在傳統型的設計研發與總裝裝配之間開發出一條新的空間。圖4為汽車設計師們運用TechViz 平臺設計汽車。

    圖4虛擬車間模型

    虛擬現實技術的研究雖然在我國起步比較晚，但近些年已取得了非常大的進步。 國家把虛擬現實技術列入了重點研究項目，國內的一些重點院校也已積極地投入到了這一領域的研究中。

    河北工業大學設計了一套虛擬場景，此場景配合踝關節康復機器人幫助病人踝關節進行康復訓練（如圖 5所示）。依據不同的康復程度，再結合上主動康復策略，設計人員開發出了兩個游戲虛擬場景，包括飛機飛行的場景與賽車行駛的場景�？祻�(fù)訓練過程當中，患者通過踝關節的運動進而控制虛擬場景中飛機飛行的軌跡與賽車行駛的路線。

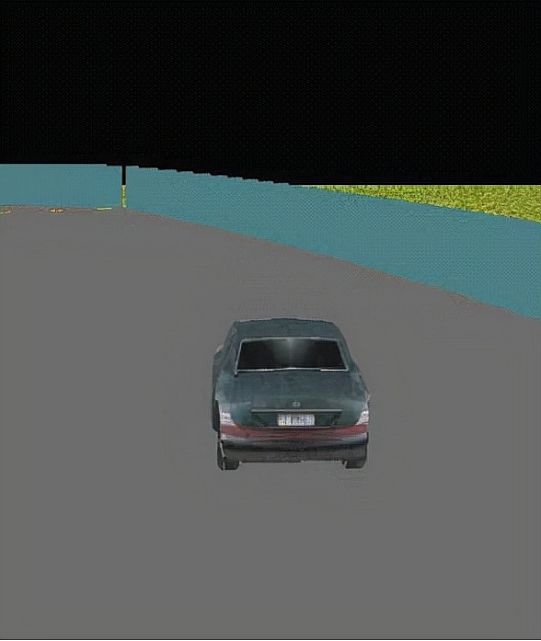

    圖5汽車虛擬場景

    三、未來的發展方向

    從國內外的虛擬現實科研成果當中，我們可以看出虛擬現實技術的本質是構造一個擬人化的交互的“世界”，在此“世界”中參與人可以即時移動和探究其中的對象元素。

    沉浸感是虛擬現實技術追求的最高理想目標，也是最難以實現的。虛擬現實技術的研究是遵循“高效率、低成本”準則，未來的虛擬現實技術的發展趨勢為兩個方面。 第一個是朝桌面虛擬現實方向發展。如現在比較流行的商業介紹、公司培訓和3D游戲場景制作等。伴隨著互聯網的飛速發展，基于 Internet 桌面虛擬現實技術也會 實現。在第二個方面是朝著高性能沉浸式虛擬現實發展。主要用于科技和精度要求高 的如航天飛行器模擬、航空環境模擬仿真、軍隊士兵模擬訓練等，因為有著一些特殊要求，需要高度沉浸性的虛擬場景來進行實驗仿真。
