索尼參加中國電影電視技術學會轉播技術專業委員會2024年年會

    中國電影電視技術學會轉播技術專業委員會2024年年會于12月4-5日在上海成功舉辦。本次年會是轉播行業的一次盛會，眾多精彩主旨演講與技術交流圍繞“新技術、新手段、新業態下轉播領域中的合作與發展”主題展開，共商共議轉播行業的技術創新與發展，為提升國內轉播行業的綜合實力，促進行業進步共同發力。

    在年會上，索尼(中國)有限公司電子系統本部系統方案發展科總監杜卉以“索尼轉播新探索”的專題演講，向來賓們介紹了索尼最近一年在深耕轉播領域的新探索、新產品、系統實踐的新收獲，尤其是今年開始啟動的大規模IP系統測試和驗證活動，充分展示了索尼在轉播領域不斷創新的成果和發展，不斷持續向用戶提供特有價值和服務，迎接更高的挑戰。

索尼(中國)有限公司電子系統本部系統方案發展科總監杜卉

    帶來“索尼轉播新探索”的專題演講

    杜卉表示：

    我們探索的重點，基于客戶的實際需求，基于深度使用后的挑戰和解決方案，主要包括三部分，Networked Live的發展、新產品、新的系統關注點。2024年我們參與了一些新的項目、新的4K系統建設，包括制作系統、總控系統、新聞采集設備的交流等，積累了很多心得，一直秉持著探索的態度來迎接自我挑戰，厚積薄發，得益于多年的項目建設積累，迎接更高的挑戰。

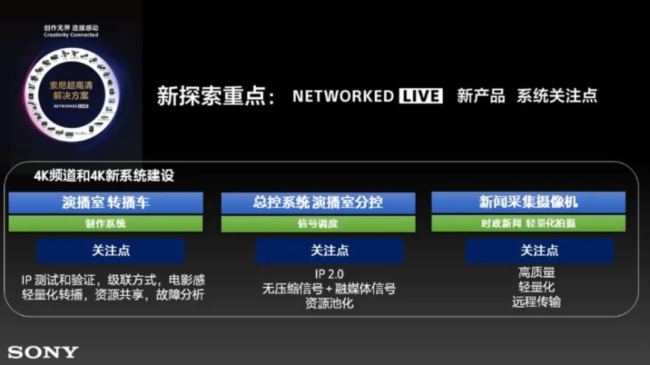

索尼2024年在轉播領域的探索重點

    1

    索尼持續推動“Networked Live” 向前發展

    Networked live網絡化制播是索尼在轉播域的核心產品和解決方案理念，是從IP Live升級而來，我們持續推動這個理念向前發展。資源共享、網絡和資源調度、混合制作是今年的發展重點。

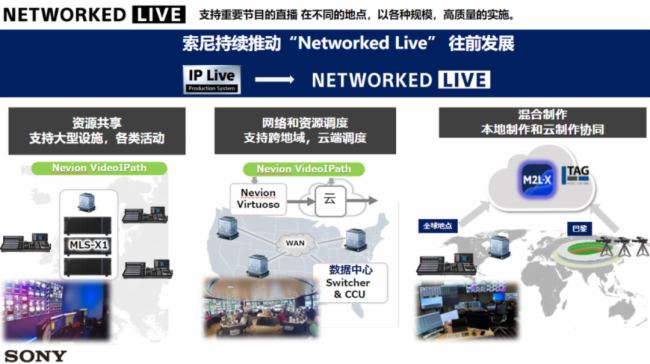

索尼持續推動“Networked Live” 往前發展

    索尼有大量的硬件產品，今天也在Networked live框架內拓展軟件定義廣電的產品范圍，順應了時代和用戶的需求。VIP(VideoIPath) SDN是核心大腦軟件，可以對硬件和網絡資源進行管理。其它產品，如基于服務器的新軟件切換臺，新的慢動作服務器。這些產品利用通用平臺、創新的IT環境、開放接口，做到輕重結合、混合處理，用于應對多樣需求，尤其是敏捷化和高性價比需求。部分軟件正在進行和信創平臺的適配。

    2

    新產品更新

    首先有兩個熱門攝像機新品，一個是BRC-AM7  AI智能構圖旗艦PTZ攝像機，它最顯著的特點是出色的AI智能構圖，作為一個拍攝訊道，鏡頭可以跟隨被拍攝人移動，讓拍攝自由。

    另外一個新品是HDC-P50的升級版本HDC-P50A多用途攝像機，機頭有3種信號輸出模式，包括機頭直出SDI;新增機頭直出ST2110 IP和連接CCU控制單元模式。連接控制單元后實現4K和HD多倍速拍攝。

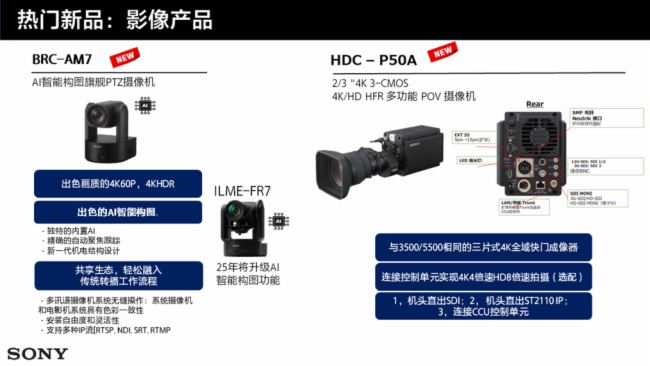

攝像機新產品

    其它熱門新品，有新推出的16.5英寸4K主監視器BVM-HX1710，彌補了索尼在監視器尺寸版圖上的空白，能提供IP接口，可裝入標準機柜;其它創新產品有Virtuoso信號綜合處理平臺，它是綜合的IPG、轉換器、編解碼器設備。今年該產品開始支持HEVC編解碼方式，增加SRT傳輸功能，是制作和傳輸?shù)娜诤袭a品。此外，索尼未來還有一些新產品，比如慢動作服務器。

    3

    開創新高度的典型項目

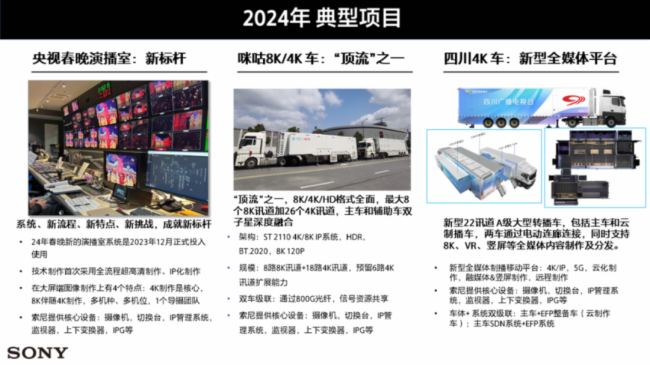

    2024年索尼的典型項目有很多，三個大型項目，代表了索尼在過去的一年發展的高度。首先是央視春晚演播室，建立了行業轉播制作的新標桿，4K制作是核心，8K伴隨4K制作。咪咕8K/4K轉播車也是標桿之一，8K/4K/HD格式全面，探索8K+元宇宙轉播實踐;四川廣播電視臺4K轉播車是新型全媒體車，包括主車和云制播車，兩車通過電動連廊連接，同時支持8K、VR、豎屏等全媒體內容制作及分發。

2024年典型項目

    4

    扎根轉播 行穩致遠

    在扎根轉播領域的歷程中，索尼夯實每一步，從SR Live、IP Live，到現在的Networked Live，關鍵點是力求引入好的概念和標準，先進的核心產品、IP架構、合理的制作流程、核心的系統管控，還有具有良好口碑的服務。新的一年，相信會繼續和大家行穩致遠。

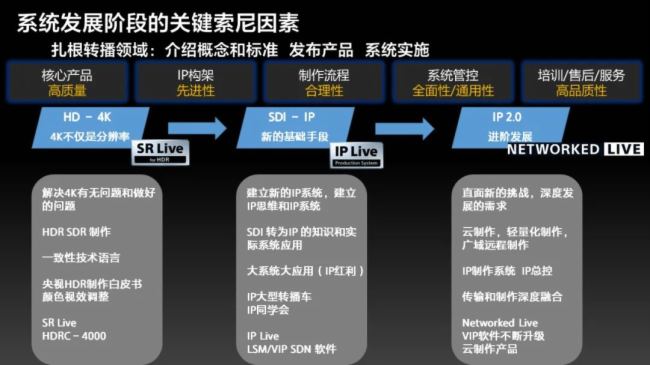

系統發展階段的關鍵索尼因素

    5

    新的挑戰和探索

    主要是資源共享、彈性擴展、遠程制作等新需求帶來的挑戰。

    2024年，我們和客戶一起做了大量的測試和驗證工作。這個大規模的驗證測試方式，是近年來熟悉新技術時，索尼在探索特有有效導入模式。

    IP2.0時刻，既有基本的問題，也有深入IP系統后的疑難問題，還有新產品新架構需要測試和驗證。這是一個從基礎認知到最后有深度認識的過程。

    從2024年4月開始，我們和很多客戶進行了驗證測試工作。有些客戶會長時間深度測試，有些是帶著某個具體的問題進行驗證。在深度測試中，我們和客戶一起進行系統搭建、測試介紹、上手實操、功能測試、制作測試報告，內容涵蓋方方面面，總之是一個由淺入深、問題逐漸增加、認知逐步擴大的過程，我們會不斷匯總經驗，在時間中驗證和測試，直到最后準備測試報告，形成階段性結果。

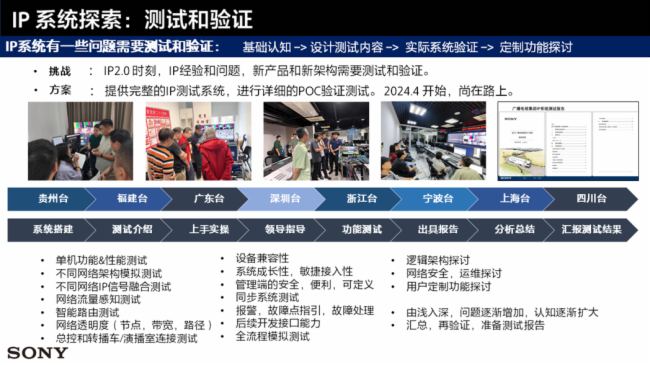

IP 系統探索：測試和驗證

    6

    多維度考察，典型故障模擬

    轉播制作中可能會出現四種典型故障情況，在設備出問題時，通過SDN軟件可以提供安全的解決方案。比如設備與葉交換機之間有故障，失去了2022-7的一路信號，但通過SDN的資源調度，在葉上將復制出兩個流，重新實現雙路信號。這幾種故障模擬考察的是高難度算法，比如多重備份的葉脊架構、智能帶寬感知、故障自動感知等。

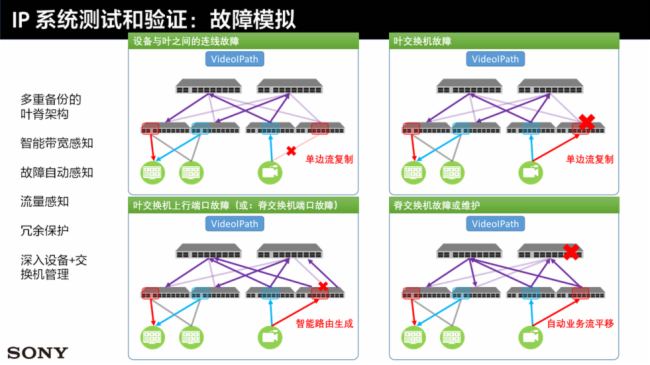

IP 系統測試和驗證：故障模擬

    其余工作包括SDN深度測試，業務擴容與復雜多樣的網絡結構，系統之間5種級聯方式的深度對比等內容。

    7

    系統級聯方式驗證

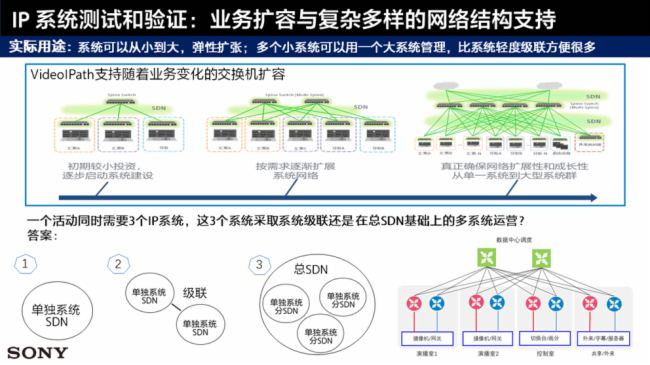

    實際系統擴展應用中，優選系統的彈性擴展，甚至原來的系統在工作，擴展系統按模塊進行在線擴展，不影響不中斷原有系統，最后做到無感擴展。比如下圖所示VIP軟件支持的快速交換機擴容。

系統彈性擴容

    但實際情況中并不會從一開始就能遇到頂層設計好的情況，系統之間級聯是常態。我們驗證了5種系統級聯方式，包括交換機流組靜態轉發、IGMP Proxy連接方式、通過交換機做NAT的方式、通過IPG等設備做NAT的方式、 VIP軟件自有的聯邦制方式。第五種級聯驗證，也是對VIP軟件來說最有特點的級聯方式，就是Federation 聯邦制。

    多個系統級聯，形成聯邦，每個子系統每個聯邦平時獨立工作互不影像，需要級聯時，在VIP端進行簡單的設置，既有隔離，又有方便的連接。

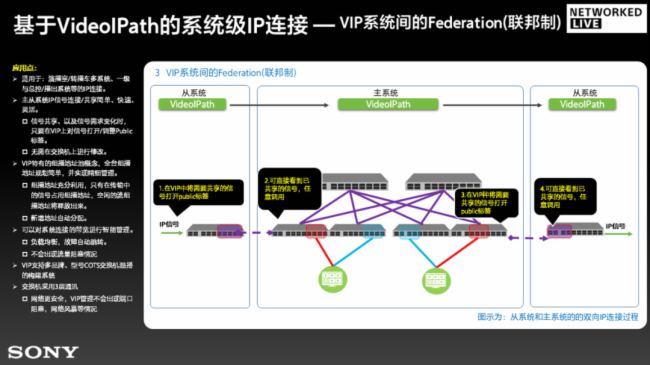

基于VideoIPath的系統級IP連接

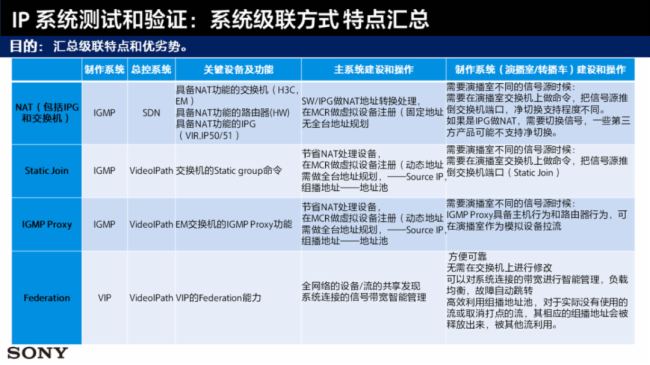

    匯總來看這幾種級聯的特點，各有優劣，從設置復雜性，易用性看，VIP軟件支持的Federation 聯邦制是最優選擇之一。

IP 系統測試和驗證：系統級聯方式 特點匯總

    8

    IP Master Box模塊化IP信號處理系統

    它可以是個全臺公用的設備,也是結合SDN和級聯測試情況推出的一個靈活的系統,涵蓋制作、傳輸、總控，主要核心設備是VIP 軟件+多信號處理設備+交換機，做成EFP飛行箱或機柜方式。

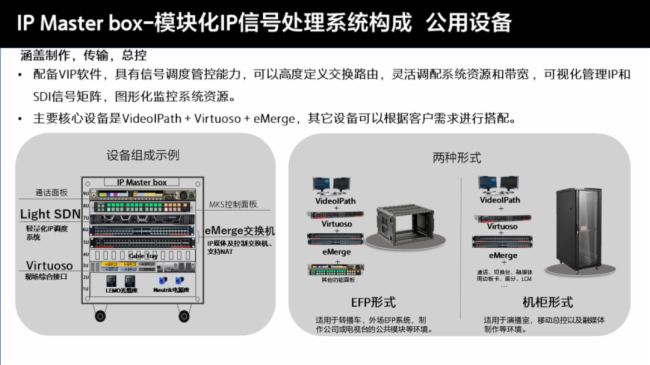

IP Master box-模塊化IP信號處理系統構成

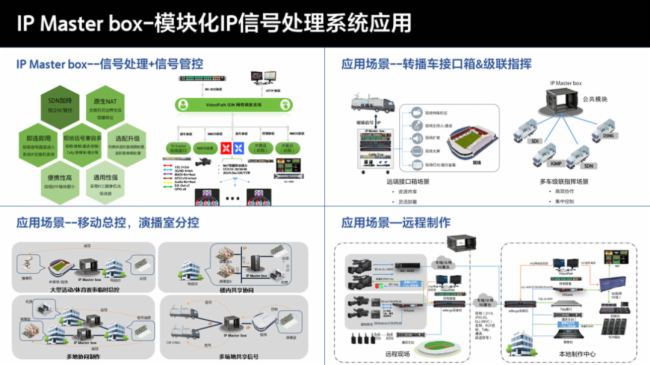

IP Master box-模塊化IP信號處理系統應用

    9

    索尼混合制作架構

    索尼除了傳統軟硬件以外，那么也有完善的混合架構理念和產品，目前有少部分產品已經引入到國內�；旌现谱髦饕�是指基于服務器和云，輕重設備混合應用，是轉播的新重點之一。

    整個方案中有基礎架構層，通用平臺，媒體解決方案工具集，包括AI的整合，在此之上進行不同應用。比如軟件切換臺M2L-X，已經在國內開始推廣應用。

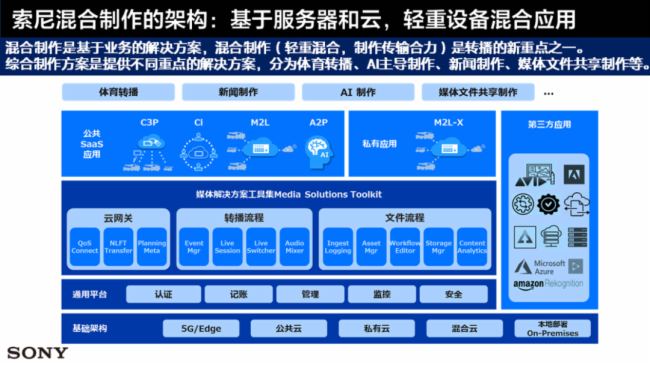

索尼混合制作的架構

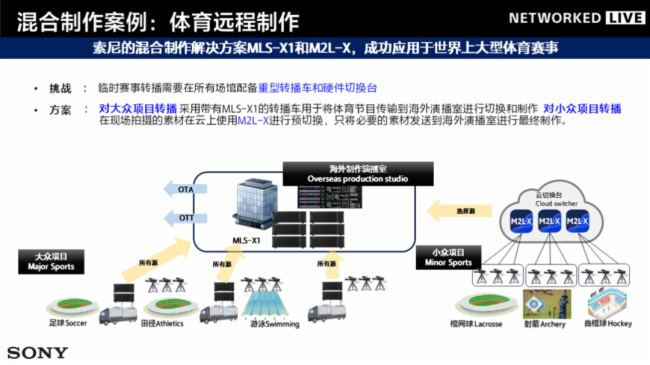

    這是一個混合制作中體育遠程制作的案例，輕重設備結合應用的案例。

    大眾項目采用索尼重型切換臺MLS-X1，小眾項目采用軟件切換臺M2L-X，成功應用于世界上大型體育賽事。最終目的是提高效率，降低成本。

混合制作案例

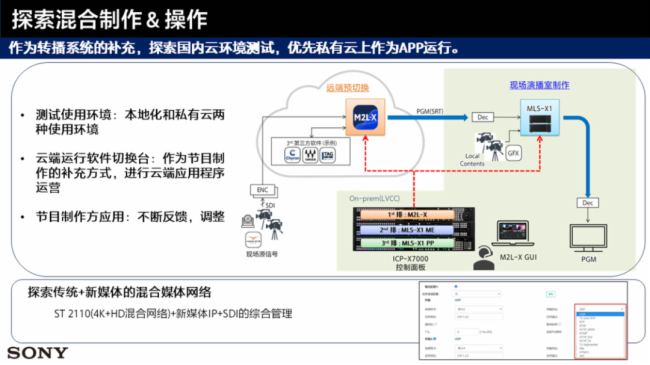

    國內近來的探索主要是將軟件切換臺放到云端測試運行。

    然后是測試傳統+新媒體的混合媒體網絡，這是一個難題。VIP 軟件用自己特有的方式進行2110+新媒體信號+SDI信號的統一管理，在未來應用中將實現信號統一管理，更敏捷更有效。

探索混合制作 & 操作

    10

    索尼攝像機混用后一致性的探索

    轉播活動中，多種類攝像機混用逐漸增多，帶來的問題就是顏色一致性。比如電影機和傳統廣播攝像機進行混用。

    索尼本身是個生態，在這方面也有一些挑戰，索尼攝像機在一致性調整方面有相同的工具，電影機和廣播訊道機都用同樣的RCP，都能在索尼監視器上有對應的參數，色彩空間可以選擇一樣，比如HLG LIVE，然后進行視效調整，最后輸出一致性調整的參數。這些參數還在積累中。這是一個和實際工作緊密相關的探索。

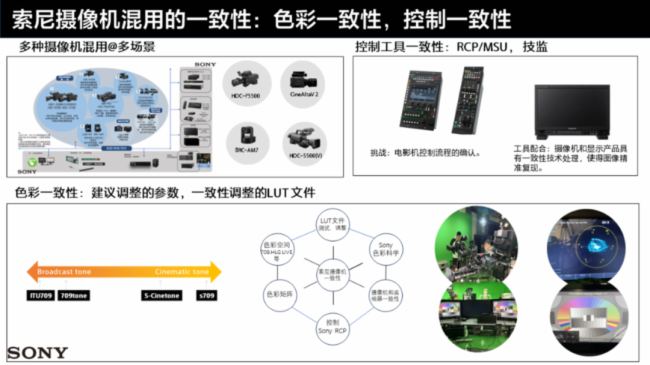

索尼攝像機混用的一致性

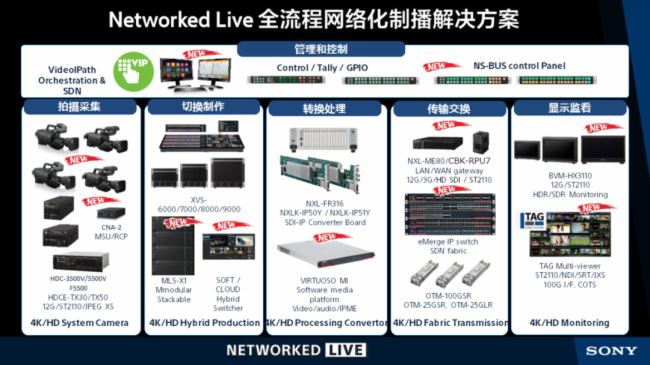

    最后再回到產品，這是全流程網絡化制播解決方案，包含所有和系統有關的產品，分為拍攝采集、切換制作、轉換處理、傳輸交換、顯示監看。

Networked Live 全流程網絡化制播解決方案
