網絡監控系統中交換機重要參數及選型建議

    網絡監控系統在我國安防監控系統方案中已占據了舉足輕重的位置，在實際的網絡監控工程項目中，我們除了了解針對性的監控設備之外，還有一項至關重要的網絡設備-交換機。交換機的正確配置對于后期的網絡監控系統的穩定性有著至關重要的作用。

    交換機重要參數

    背板帶寬

    背板帶寬，是交換機接口處理器或接口卡和數據總線間所能吞吐的最大數據量。背板帶寬標志了交換機總的數據交換能力，單位為Gbps，也叫交換帶寬。一臺交換機的背板帶寬越高，處理數據的能力就越強。

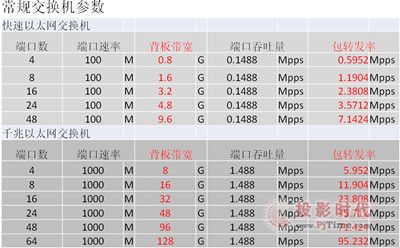

    背板帶寬計算方法：端口數*端口速度*2=背板帶寬，以華為S1724G為例，該款交換機有24個千兆口。背板帶寬=24*1000*2/1000=48Gbps。

    背板帶寬≤標稱背板帶寬，那么交換設備在背板帶寬上是線速的，也稱無阻塞。

    轉發性能（各端口包轉發率之和）

    包轉發率，也稱端口吞吐量，是指路由器在某端口進行的數據包轉發能力，單位通常使用pps（包每秒）來衡量。一般來講，低端的路由器包轉發率只有幾K到幾十Kpps，而高端路由器則能達到幾十Mpps（百萬包每秒）甚至上百Mpps。

    包轉發率的計算方法：滿配置千兆端口數×1.488Mpps+滿配置百兆端口數×0.1488Mpps=包轉發率 （1個千兆端口在包長為64字節時的理論吞吐量為1.488Mpps，1個百兆端口在包長為64字節時的理論吞吐量為0.1488Mpps）。以華為S2700-26TP-SI為例，該款交換機有24個百兆口，兩個千兆上聯口。包轉發率=24*0.1488Mpps+2*1.488Mpps=6.5472Mpps。

    整機轉發率≤標稱包轉發率，那么交換設備在整機轉發上是線速的，也稱無阻塞。

    交換機選型建議

    對于一套大中型網絡監控系統其交換機配置一般由接入層、匯聚層、核心層三部分組成。

    接入層：

    可選擇8路或16路普通百兆交換機，建議接入交換機上攝像機數量控制在6-10臺。

    匯聚層：

    性能比接入交換機要求要高，可選擇帶千上傳口的二層交換機。該交換機百兆口與接交換機相連，千兆口與監控中心核心交換機連匯聚交換機上攝像機數量應控制在30臺左右。

    核心層：

    核心交換機是整個數字監控系統的核心，下聯匯聚交換機，上聯視頻監控平臺，存儲服務器，數字矩陣等設備，建議選擇三層全千兆核心交換機，攝像機數量超過150臺考慮三層萬兆核心交換機。

    注意事項：

    1、為了管理方便，可選WEB管理型交換機

    2、由于視頻流量較大，可選線速交換機

    3、視頻數據有突發性的特點，交換機緩存越大越好

    4、交換機的流量控制功能

    5、匯聚交換機和核心交換機建議選擇華為，華三，思科等知名企業產品。
