平安城市監控系統的多級存儲架構

    目前在全國各地建設的平安城市視頻監控系統中，攝像頭的數量少則幾萬個，多則幾十萬個，甚至上百萬個，這些攝像頭產生的視頻信息所要求的存儲容量是非常龐大的。我們可以簡單測算一下，假設有10萬個攝像頭，每個攝像頭按CIF(352×288)格式，25幀/秒進行采集，則一秒所需的存儲容量大約為6.4GB，一天所需的存儲容易大約為553T，按30天的周期進行循環存儲，則需要的是將是一個海量的存儲空間。

    通過對平安城市視頻監控需求的分析，我們可以得到如下一些結論：

    一、對存儲的容量需求彈性較大，存儲容量的多少隨畫面質量提高、尺寸增大、視頻路數增加都會成倍增加;

    二、對存儲的性能要求不高，但需要能夠滿足長時間的連續數據讀寫，數據流量大但訪問請求數量低;

    三、對視頻數據的安全性要求較高，特別是一些重要的視頻數據要做到容錯、容災保護;

    四、對視頻數據的訪問要做到簡單、方便、快捷。

    因此，如何構建一個高效、經濟、安全的存儲架構對于平安城市的成功建設是至關重要的。對此，虎升科技根據平安城市建設的需求，推出了虎視通網絡視頻監控管理平臺，該平臺包含了視頻管理、錄像存儲、遠程監看、遠程回放、電子地圖、報警處理等一系列解決方案。

    視頻存儲

    平安城市的監控根據城市規模的大小可分為二級或者三級監控中心，每個監控中心可根據各地的行政區域進行劃分。每一級的監控中心都可以對所屬監控信息進行存儲、備份、回放、轉發、報警處理等管理，從而建立一個一級存儲、多級備份的視頻存儲架構。

    一、一級監控中心設立在各地派出所，主要負責對其轄區的監控信息進行管理，系統中的大部分攝像頭都接入到該級監控中心。在這一級監控中每個地方差異較大，地理環境、經濟發展情況、各種事件的發生頻率都不一樣，監控點的接入方式也是多種多樣的，同時由于監控點數有限，因此在這一級的監控中心可以采用分散式的、靈活多變的存儲策略，可以采用的錄像設備有DVR(數字硬盤錄像機)、NVR(網絡視頻錄像機)。根據監控點的不同重要程度，可設置不同的錄像保存天數，對重要數據可進行同步備份，以保障數據的安全。

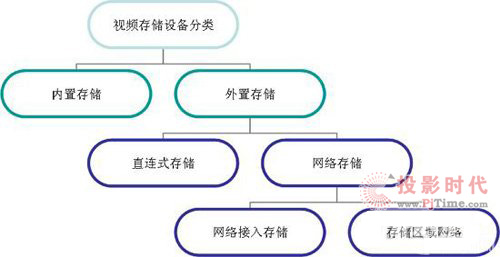

    這一級的存儲系統中，可以選用內置SATA硬盤或外掛iSCSI存儲設備，從性能、容量、安全各方面都能滿足實際的需要。

    二、二級監控中心設立在公安分局的報警監控中心，該級監控中心主要是管理一級監控中心，同時對一些比較重要的監控點進行實時錄像或定時從前端的存儲設備提取錄像進行備份，可采用的錄像設備有NVR、錄像備份系統。

    NVR負責對重點的監控點進行網絡實時錄像，應具備較強的容錯能力。單臺NVR采用同步備份，多臺NVR之間采用N+M冗余備份方案(N臺運行主機、M臺備份機、N≥M)，在保證不間斷錄像前提下，也同時保證錄像的實時查詢。

    錄像備份系統則在設定的時間段內從前端的存儲系統中提取指定類型的錄像資料進行備份存儲。

    在該級監控中心，雖然只是針對重要的視頻進行存儲和備份，但由于基數較大，因此對存儲空間的要求也較大，同時要保證錄像資料的安全性，可采用NVR的本地硬盤與iSCSI或FC-SAN存儲設備相結合。

    三、三級監控中心設立在市一級的報警監控中心，該級可對一級、二級監控中心進行管理，由于該級是城市監控的最高一級，對存儲的要求不僅僅是容量，對數據的安全性和可擴展能力都有較高的要求。該級存儲中心主要對最重要的視頻數據進行備份存儲，因此可選用的錄像設備有錄像備份系統。對存儲設備可選用iSCSI或FC-SAN。

    視頻檢索

    在這海量的存儲設備中，讓監控人員自己去存儲設備查找一段錄像無異于大海撈針，因此需要建立一套簡單、方便、快捷的檢索系統，檢索過程要對監控人員透明，即監控人員只需選擇監控點及時間段即可，或者根據報警信息提取相應的錄像資料。

    虎視通通過將監控點信息與錄像存儲設備在后臺建立關聯，同時利用網絡進行分布檢索，過濾重復的錄像資料，從而使得監控人員可以簡單、方便地提取錄像資料。

    通過對監控系統采用分級管理，對錄像存儲采用分布式存儲與集中式存儲相結合，利用底層的網絡檢索系統，將存儲在各個地方的錄像有機地整合起來進行集中式管理，在保障錄像存儲的高效、安全前提下，同時兼顧了系統建設的經濟效益。
