CREATOR快捷攝像跟蹤系統分析

    攝像跟蹤系統，就是視頻跟蹤,是說會議中的攝像機能夠根據發言人的位置實現視頻捕捉的功能。

    根據攝像機預置位的方式實現視頻跟蹤.首先,要對我們的攝像機預置多個場景捕捉畫面.再把這些場景捕捉畫面和所對應的麥克風相關鏈.最終實現以麥克風拾音激活攝像機來實現視頻跟蹤。

    CREATOR快捷的智能會議系統，加上攝像球，攝像跟蹤混合主機，智能球鍵盤控制器就是一個完美的攝像跟蹤系統。

    以下是系統連接圖：

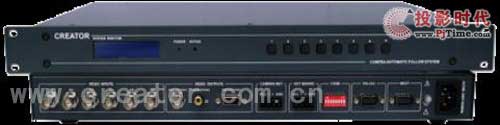

    以下側重介紹這一完美的組合，核心部分：攝像跟蹤混合主機MVC-4200。

    支持6路視頻信號輸入，RCA、BNC、VGA3 路視頻信號輸出。

    內置倍線器，可將VIDEO 信號轉換成VGA 輸出，可設置800x600，1024x768，1280x1024 三種分辨率。

    LCD 顯示屏可顯示當前的各種狀態、設置參數等信息。

    可以通過前面板的按鍵來設置每個通道受控的攝像機ID。

    具備可調時長畫面凍結功能。（1~6秒，凍結時間最少1秒）

    另一重要組成部分：鍵盤控制器

    用RS_485連接線將控制鍵盤的通訊口與MVC-4200攝像跟蹤混合主機的RS_485 通迅口連接�？蓪�(shí)現通道選擇，上、下、左、右、左上、左下、右上、右下、鏡頭推近/拉開，及鍵盤的全部功能。

    設置球型攝像機或解碼器的地址范圍：0～255。

    能控制球型攝像機的各項功能，如攝像機背光補償開/關等。

    可對智能球型攝像機進行變速操作，速度過度平滑。

    可對球型攝像機進行預置點和巡視軌跡的設置、調用。共可設置128個預置位，6條軌跡。每條軌跡可包含16 個預置點，每個預置點的滯留時間和調用速度可設定。

    可對球型攝像機進行手動或自動控制，并可對特定攝像機通過調攝像機菜單更改攝像機出廠設置。

    手動控制攝像機的變倍、變焦、光圈。

    關于這一系統，實現攝像跟蹤功能，MVC-4200的具體操作：

    ① 關閉全部話筒，將會議控制主機切換至FIFO模式，最大發言人數選定1。

    ② 長按攝像跟蹤混合主機SAVE鍵，進入存儲攝像機預設位模式。

    ③ 按 1～6 號數字鍵選定一個信號通道，比如通道1。

    ④ 利用攝像機控制鍵盤調整鏡頭位置到當前攝像機負責跟蹤的第一臺發言單元，調整好視頻圖像效果。

    ⑤ 按下當前發言單元MIC 開關，完成這個發言單元預設位的設定。此時發言單元的環形指示燈亮紅燈，投影屏幕上將顯示第幾個預設位被設定，且攝像跟蹤混合主機LCD上也會有相應顯示。

    ⑥ 移動攝像機位置到下一臺發言單元，按照④、⑤方法完成當前攝像機負責跟蹤的所有發言單元預設位置設定。

    ⑦ 設置完信號通道1攝像機的預設位后，選定下一個信號通道比如通道2，按照④、⑤方法完成第二臺攝像機負責跟蹤發言單元預設位置存儲，以此類推，直至完成攝像跟蹤混合主機上所有連接攝像機的預設位設置。

    ⑧ 按 RECALL鍵，退出預設模式，攝像機預設位置設定完成。
