如何讓1個ADSL網絡實現1024個監控點的網絡監控？

MD2040網絡監控系統實例概述

    隨著經濟的飛速發展，各種犯罪行為層出不窮；個人糾紛時有發生；諸多的事故也偶有發生。人們的安全防范意識隨之日益加強。如何在事前急時發現問題？如何在事中解決問題？如何在事后補救查找問題？成為社會大眾所關心的問題。有鑒于此，集報警、監控、錄像于一體的安全防范系統被應用于社會的各個角落。

    近年來，信息電子技術、計算機應用技術和網絡應用技術高速發展，單一的本地化安全防范系統已經不能滿足社會各層面對于安全、生產、經營、管理的需求。在安全防范系統的基礎上，延伸出監控系統的網絡化遠程管理模式，提出了分布式、集成化、網絡化、級聯化的管理新理念。

    對于政府管理部門來說，交通通道、商業鬧市、娛樂場所等地方是容易出現治安問題、安全隱患的地方，需要有一個較好的監管體系。由于職能不同，公安、交警、路政等部門可能需要對同一地點進行監控管理。重復建設是資源的一種浪費，而網絡集中監控系統將很好的解決這個問題。各職能部門可以通過聯網系統對所需要的信息進行權限內的遠程監控。

    對于金融部門來說，下屬網點的安全情況、服務質量、營業狀況等信息是他們需要急時了解的問題。安防系統網絡化的管理模式將很好的滿足他們的需要。

    對于企業來說，監控系統不僅是一套安全防范系統，還是當今企業管理不可或缺的手段。隨著社會信息化進程的快速發展，信息技術的應用已逐漸滲透到人類生存、活動的各個領域。在競爭已達白熱化的社會領域，生產經營管理的高效性、實時性直接影響到公司企業的生產效益和成本控制。前英特爾CEO安迪·葛洛夫（Andrew Grove）曾言：“在未來的幾年內，所有的公司都將成為網絡公司，不進行網絡化的企業最終將遭遇到被淘汰的命運�！彪S著企業的發展，跨城區的生產、經營體系逐漸成形，隨之而來的是企業的網絡化管理，監控系統的網絡化也受到了企業管理層的關注。

    隨著網絡監控的發展，網絡帶寬與監控數據流量大的矛盾日益顯現。

    有鑒于此，深圳圖敏實業有限公司適應市場需求，結合公司資源推出了MD2040網絡監控解決方案。

    一．

    某集團公司在全國有多個大型生產基地。為了便于監管，集團公司提出了網絡監控的要求。這些生產基地有著眾多的監控視頻，其中典型的有1024個監控視頻。從成本與使用頻率考慮，集團要求通過一條普通ADSL網絡進行基地的網絡監控。

如果用傳統的數字監控系統實現。一個1024路監控的基地，需要64臺數字硬盤錄像機或者256臺4路的網絡視頻服務器對監控數據進行采集、處理。在本地與網絡監控中心還需要專門的平臺軟件與電腦，對這些視頻信息進行管理。每臺DVR需要一個監視器，才能對看到對應的DVR的視頻信息。網絡視頻服務器則需要至少一臺計算機對視頻進行訪問。此種方案的實現與控制都不靈活。

采用MD2040網絡監控系統，則只需要一套1024輸入的MD2040網絡矩陣加一個單路的網絡視頻服務器，就可以實現跨城域的網絡監控了。并且，在只需要本地監控中心安裝一個監視器、一個矩陣鍵盤就可以很靈活的對這些監控視頻進行調用切換、管理了。

MD2040網絡監控系統的分析

    有鑒于數字網絡監控系統和模擬監控系統的特點，深圳圖敏與成都科力在公司多年軟硬件研發生產的基礎之上，結合最新的模擬技術、數字技術與網絡技術，研發生產了MD2040系列音視頻網絡控制矩陣。

我們以MD2040網絡矩陣為核心，提出了MD2040網絡監控系統。

1、MD2040的網絡控制

MD2040矩陣將模擬技術與數字技術有機結合，除保留模擬矩陣的特點外，加入了數字網絡控制技術。提供以太網接口，用戶可以通過IP對矩陣進行遠程管理、控制。

MD2040的網絡控制可通過配套的網絡鍵盤實現控制；也可以通過控制管理軟件實現監視、控制。

2、MD2040的音視頻傳輸

鑒于內置音、視頻網絡傳輸模塊會加大矩陣的音視頻總線容量，提高矩陣生產成本。本方案采用了MD2040矩陣的輸出外接網絡視頻服務器的方式實現音視頻的網絡傳輸，降低生產經營成本。

用戶可以根據現場網絡環境選擇網絡視頻服務器的數量與型號，網絡配置更加靈活。

單套MD2040矩陣最大可實現1024輸入的切換控制。在有限的帶寬下，用戶只需保證傳輸一路的帶寬，就可以實現1024路音視頻的網絡監控了。

3、MD2040網絡監控中心

MD2040的網絡監控中心的實現也很簡單且有多種方案實現：

①    網絡監控中心軟件實現網絡監視與控制；

②    網絡視頻解碼器實現網絡監視；

③    網絡鍵盤實現遠程控制。

4、MD2040網絡監控方案的特點

MD2040網絡監控方案的特點：

1）、網絡控制單獨傳輸、控制響應速度快；

2）、輸入輸出切換過程在本機完成，切換速度響應快；

3）、網絡監控時刻保持連接，無網絡切換的連接延時；

4）、輸入輸出可控路數多，單機最大可做128輸出、1024輸入；

5）、音視頻網絡傳輸模塊外置，降低建設成本；

6）、網絡傳輸模塊配置靈活；

7）、系統組網、管理方便無需專用的平臺軟件，節省用戶建設成本；

8）、網絡控制中心有多種建設方案；

9）、降低了網絡控制中心的建設成本。

MD2040網絡監控系統的功能設計

    在監控系統設計時，設計人員要知道客戶需要實現怎樣的功能；要達到怎樣的目的；如何才能滿足客戶的需求；當不能滿足客戶需求時，是否有其它途徑能夠?qū)崿F(xiàn)客戶的要求等一系列問題。只有準確把握客戶的需求，有針對性的去設計，才能設計出一套令客戶滿意的監控系統。網絡監控系統將圍繞以下功能進行設計。

(一) 前端監控信號

①    監控視頻信號的采集；

②    監控音頻信號的采集；

③    監控報警信號的采集；

④    其它用戶需要的現場信息的采集（如：溫度、濕度、紅外變化等）；

⑤    云臺解碼器、球機控制信號；

⑥    前端聲光報警信號的顯示；

(二) 信號的傳輸

①    有線傳輸：各種傳輸線材與設備；

②    無線傳輸：各種無線傳輸設備；

(三) 信號實時監控

①    前端視頻在指定顯示設備上的任意實時監看；

②    前端音頻在指定音箱設備上的任意實時監聽；

③    視頻與音頻的同步切換監控；

④    云臺解碼器、球機的實時控制；

(四) 報警的響應與處理

①    與報警信號對應的視頻信號的切換；

②    報警信號在終端的警示（如：警燈、警號等）；

③    報警信號對錄像設備的觸發；

④    工作人員對報警的響應與處理；

(五) 網絡功能

①    網絡實時音視頻監控；

②    對前端設備的網絡控制；

③    遠程設置參數；

④    遠程報警；

⑤    遠程報警聯動錄像；

⑥    遠程錄像回放

⑦    遠程錄像備份；

⑧    遠程雙向?qū)χv；

⑨    電子地圖功能；

⑩    數字信號還原模擬信號；

⑪    網絡監控中心；

⑫    小型網絡監控室；

(六) 用戶權限

①    多級本地用戶權限；

②    多級網絡用戶權限；

網絡監控系統的組成設備

(一) 前端設備

①    攝像機：實現監控點視頻信號的采集；

②    拾音器：實現監控點音頻的采集；

③    報警探頭：實現無人或重點區域的感應布防；

④    各種感應探頭：采集用戶需要的其它感應信號（溫度、濕度等）；

⑤    報警燈光與警號：實現現場報警威懾非法入侵人員；

(二) 傳輸設備

①    同軸線：傳輸視頻信號；

②    雙絞線；傳輸音頻信號、報警信號、RS485信號；

③    光纖：音頻、視頻、RS485信號調制遠距離傳輸；

④    電源線：設備供電；

(三) 終端設備

①    監視器或VGA顯示器：將前端視頻信號轉換為人眼可見的光信號，用于視頻監視；

②    音箱：將前端音頻信號轉換為人耳可聽的聲音信號，用于音頻監聽；

③    網絡切換矩陣MD2040：將前端的音頻、視頻、報警信號進行集中監控處理。

最大1024路音視頻輸入；

最大128路音視頻輸出；

最小32路音視頻輸入；

最小16路音視頻輸出；

實時音視頻監控；

前端云臺解碼器控制；

輸入與輸出的任意交叉切換；

報警輸入設備布防；

報警與輸入、輸出聯動；

聯動報警輸出控制設備；

通過網絡控制輸入與輸出的任意交叉切換；

通過網絡控制矩陣系統參數設置；

網絡傳輸報警信息；

④    網絡視頻服務器NV901BT：將矩陣的任意音、視頻輸出進行數字編碼，通過TCP/IP網絡進行傳輸。

1路音視頻輸入編碼；

矩陣音視頻輸出的信號的網絡傳輸；

遠程對講；

D1/Half-D1/CIF/QCIF傳輸；

⑤    報警輸入接口箱M2096：實現前端報警開關信號的采集，通過RS485接入MD2040矩陣。

可接入64個報警開關信號（常閉或常開）；

接入MD2040矩陣進行布防；

提供一組報警聯動開關；

⑥    報警輸出聯動箱M2060：實現報警聯動開關警示設備。

提供雙32組聯動開關（常開、常閉各一組）；

⑦    網絡控制鍵盤M800KD：通過IP網絡控制MD2040。

50臺MD2040矩陣的網絡控制；

遠程用戶登陸；

可與NV301BT配合建立網絡分控室，降低分控室建設成本；

⑧    網絡解碼器NV301BT：連接NV901BT，還原模擬信號。

連接指定IP的網絡視頻服務器NV901BT；

將數字音視頻還原為模擬信號接入模擬監視器；

可與M800KD配合建立網絡分控室，降低分控室建設成本；

⑨    矩陣聯網軟件：與監控中心MD2040、NV901BT相連實現聯網監控功能。聯網軟件由兩個部分組成：系統管理軟件、客戶端軟件。

系統管理軟件的功能：

網絡用戶管理；

網絡設備配置；

網絡數據庫服務；

客戶端軟件的功能：

遠程實時監控；

遠程錄像、回放與備份；

遠程日志查詢；

遠程參數設置；

插入TM7000系列硬件還原卡，做虛擬矩陣。

其它用戶需要的訂制功能；

網絡監控系統的適用環境

監獄；

學校；

連鎖商場；

工業廠礦；

集團大廈；

銀行；

城市；

其它多級監控中心的環境；

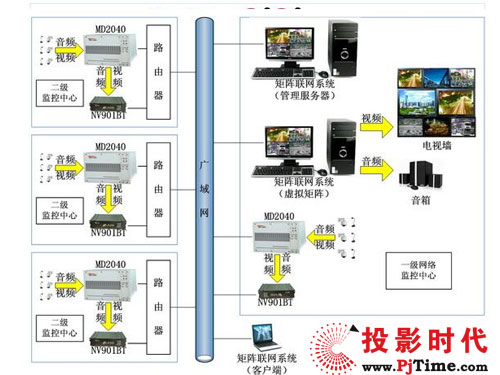

六． 網絡監控系統應用圖

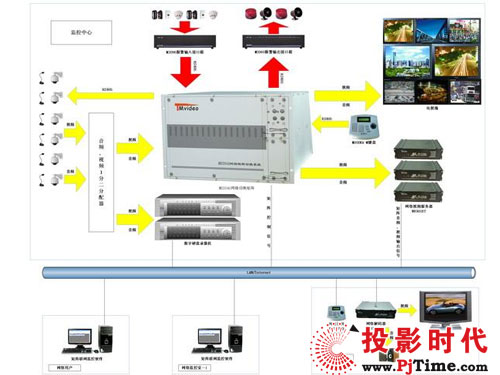

七． 矩陣集中監控系統圖

網絡監控系統的技術分析

1、數字監控系統的分析

    現有的網絡監控系統通常采用數字硬盤錄像機或者網絡視頻服務器進行純數字化的網絡傳輸監控。

    數字網絡監控解決方案在監控點少、網絡傳輸帶寬充足的監控環境中有著組網方便、應用靈活、操作簡便、成本較低等優點。

    隨著監控點的增多，數字網絡監控系統在大中型聯網集中監控中特別是跨城域的網絡監控中有著明顯的不足。

①   網絡傳輸帶寬要求高，增加用戶運營成本。

②   多機操作不靈活，必須應用客戶端軟件或?qū)Ｓ每刂圃O備，增加用戶建設成本。

③   大型聯網的管理需要專門的平臺軟件，增加用戶建設成本。

④   實時性下降，同一監控中心的圖像切換也有一定的網絡連接延時。

⑤   可控性差，無法實現在同一監視器上切換監控所有監控點。

⑥   聯動性差，數字設備間的報警無法相互聯動。

⑦   監控軟件、硬件故障導致網絡監控中心不能正常運行。

⑧   獨立性差，設備依附于網絡和平臺進行工作，一旦任一出現故障，本地與遠程監控系統都可能癱瘓。

⑨   現場設備的多樣性對平臺的兼容性有很高的要求，對平臺的穩定性也有著一定的影響。

⑩   對于廣域網的傳輸來說，網絡等因素導致網絡實時性差。

⑪   網絡監控中心的建設成本較高。

在大中型網絡監控特別是城際網絡監控中監控點多與網絡帶寬有限是網絡集中監控的瓶頸。由于網絡環境、設備硬件性能等因素，用戶采用的大部份網絡編碼設備除有錄像需求的監控外其余都是切換運行監看的，大大提高了用戶的建設、運營成本，也是系統設備資源的浪費。

2、模擬監控系統的分析

    由于早期軟硬件技術的制約，傳統的模擬監控矩陣無法接入IP網絡中實現遠程聯網監控。要實現聯網功能需要一大堆的外設，制約了模擬監控系統的發展。

但是，模擬矩陣系統卻有著數字硬盤錄像或者網絡視頻服務器不可比擬的特點：

①    輸入、輸出路數多；

②    接入簡單；

③    管理方便；

④    操作靈活；

⑤    技術成熟、設備穩定；

⑥    維護方便；

⑦    模塊化設計擴容方便。
