網絡視頻監控系統比較

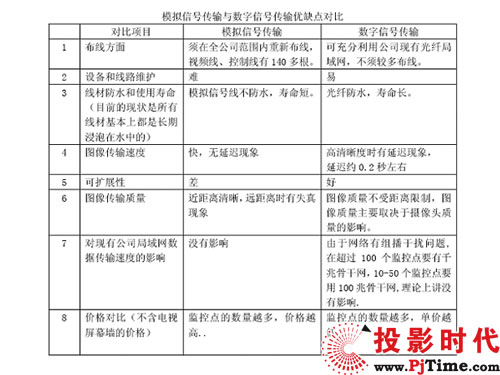

    視頻信號數字傳輸尤其是MPEG4壓縮的數字傳輸方式是近兩年發展起來的比較先進的 科學技術，它采用硬件壓縮方式，實時采集視頻信號（PAL制或NTSC制）壓縮成標準的TCP/IP 文件包進行傳輸。具有保存文件清晰、儲存容量大、擴展性強、操作方便等優點，代表著今后視頻監控的發展方向。從上表也可以看出，數字信號傳輸有著模擬信號傳輸不可比擬的優點。

    數字信號傳輸設備常用有第3代產品網絡視頻服務器和第2代數字硬盤錄像機。網絡視 頻服務器由于其良好的網絡功能而初步取代了數字硬盤錄像機產品。

    網絡視頻服務器與數字硬盤錄像監控的比較

    大型高級物業小區視頻監控系統應采用先進的網絡化數字信號傳輸系統來實現。

    第2章網絡視頻監視系統簡介

    2.1系統構成

    Create PDF with GO2PDF for free, if you wish to remove this line, click here to buy Virtual PDF Printer

    網絡視頻監控系統的主要結構為：

    主要工作原理是：前端攝像機采集到圖像信號，現場麥克風采集到聲音信號，然后接入 到視頻服務器，網絡視頻服務器對信號進行模數轉換、MPEG4壓縮等數字化處理，并以廣播 的形式發布到網絡上。中央控制室接入局域網后對系統進行管理、錄像。各管理者通過接入 局域網的電腦終端即可方便的查看視頻圖像。同時也可通過解碼器發送到監視器墻顯示。

    系統主要由三部分組成:前端監控設備、監控中心、監控工作站（客戶端）；

    2.2 前端監控設備

    前端監控設備包括攝像機、網絡視頻服務器、麥克風、耳機或音箱等 核心設備是網絡視頻服務器，攝像頭的視頻信號和麥克風的音頻信號直接通過網絡視頻 服務器與網絡直接連接，探測器的信號也可以通過網絡視頻服務器直接傳送到網絡上。

    攝像頭的型號可根據具體監控點的位置和功能選擇,可以考慮如下配置：

    每一個監控點可以根據實際需要選配普通攝像機、帶旋轉功能的攝像機或高速球型攝像 機。帶旋轉功能的攝像機需要安裝云臺和云臺解碼器。選用攝像機時要注意視頻圖像的質量 應保證清晰穩定。每個監控點的安裝工程：對于室內的監控點，可將設備固定安裝在指定的 位置，對于室外監控點將視頻服務器和云臺解碼器等設備安裝在專用的機柜內，提供220VAC 電源和RJ45的雙絞線接口。室外監控點的攝像機應選配室外用防護罩及云臺，注意密封防水和防潮。

    所有室外監控點按需要加裝防雷、防過壓措施，在與系統的接口處裝設視頻信號避雷器、 電源避雷器、數據信號避雷器等保護。

    2.3 監控中心

    監控中心建設在生產部信息中心，包括服務器電腦、監控中心服務器軟件系統與監視墻 的建設。

    2.3.1 監控中心服務器軟件系統

    監控中心設置一臺服務器電腦，安裝nDVR服務器端的軟件，包括數據庫系統。服務器 將所有前端網絡視頻服務器及監控設備管理起來，并維護同它們的網絡連接；同時，對所有 網絡中監控工作站的用戶實現授權管理，所有用戶可通過局域網上任一臺計算機登錄到服務 器系統，根據不同權限對圖像進行監視、查詢、錄像回放等操作。

    服務器軟件安裝完成后，系統自動配置錄像資料的存儲路徑，用戶可根據需要使用服務 器端的管理軟件修改配置，系統支持錄像資料的分布式存儲，為大容量的存儲提供了可能。

    2.3.2 監視器墻

    在監控中心設立的監視器墻由16臺彩色21寸的專用監視器組成，每臺監視器增加一臺視頻解碼器設備，視頻解碼器輸出的視頻模擬信號可直接在監視器上顯示。每臺監視器可顯 示一個或輪巡顯示指定的多個攝像機畫面，要實現多個輪巡顯示需要增加視頻切換矩陣。

    nDVR系統配置有軟視頻切換矩陣，為客戶節約了投資。軟視頻切換矩陣可以對每個監 視器顯示的圖像進行控制，包括：

    設定每臺監視器輪巡顯示指定的哪幾個攝像機畫面及間隔時間；

    手動切換任何監視器顯示指定攝像機畫面；

    2.3 監控工作站（管理客戶端）

    網絡的計算機上用戶只需安裝nDVR客戶端軟件，由系統管理員提供登陸服務器的合法 身份和系統使用權限，就可成為監控工作站。

    客戶端軟件包括：系統配置工具（ConfigTool）、監控軟件（Monitor）和錄像查詢回 放軟件（ArchivePlayer）。

    系統配置工具：可設置錄像計劃、進行鏡頭分組、視頻服務器設置等。

    監控軟件：提供多畫面的實時監控，云臺或球機控制，音頻及報警信號的接收等。

    錄像查詢回放軟件：可根據鏡頭名稱、日期/時間、錄像類型等查詢，并回放查詢結果。

    第3章公司視頻監控系統規劃

    本公司的網絡視頻監控系統規劃由攝像部分、傳輸部分、管理控制部分、監視墻部分和 錄像存儲部分5部分組成。

    3.1、攝像部分

    攝像部分是電視監控系統的前端部分，是整個系統的眼睛。它布置在被監視場所的 某一位置上，使其視場角能覆蓋整個被監視的各個部位。由于攝像部分是系統的最前端，并且被監視場所的情況是由它變成圖像信號傳送到視頻系統的，所以從整個系統來講，攝像部分是系統的原始信號源。既如此，攝像部分的好壞以及它產生的圖像信號的質量將影響著整個系統的質量。所以，認真選擇和處理攝像部分是很重要的。

    根據公安部有關的行業標準及規定，給出如下指標。

    (1) 攝像機在標準照度下，整個系統的技術指標和圖像質量應滿足下表的要求。

    (2) 在環境條件惡劣的情況下，整個系統的技術指標和圖像質量應滿足下表要求。

    (3)在攝像機系統正常工作的條件下，電視監控系統的圖像質量應不低于下表的4級要求。

    上面表中給出的技術指標和圖像質量要求，僅是最低標準，即在有條件或要求系統有較 高指標的情況下，都應盡量高于表中的要求。另外，表中所給出的指標要求是對整個系統的 要求，因而對于攝像部分來說，其指標應高于整個系統的指標，才能達到整個系統的要求。

    其中，攝像部分信噪比的指標要求可以根據整個系統的要求參照前面所講述的計算方法進行 計算，清晰度及灰度等級的要求可根據整個系統構成的情況，適當提高要求即可。除此之外， 對于攝像部分，在某些情況下，特別是在室外應用的情況下，為了防塵、防雨、抗高低溫、抗腐蝕等，對攝像機及其鏡頭還應加裝專門的防護罩，甚至對云臺也要有相應的防護措施

    3.2 傳輸部分

    傳輸部分就是視頻監控系統的圖像信號通路。傳輸信號包括圖象信號及語音信號。同時， 由于需要在控制中心通過控制臺對攝像機鏡頭、云臺等進行控制，因而在傳輸系統中還包含 有控制信號的傳輸。

    目前小區已經有5根千兆光纖，完全可以滿足傳輸帶寬要求，網絡視頻服務器是一種標準的網絡設備，自帶RJ45網絡接口，因此只要考慮在攝像點位置提供網絡口即可接入局域 網光纖主干道。

    3.3、管理控制部分

    管理控制部分是整個系統的核心。該部分包括監控中心管理軟件系統和前端網絡視頻服務器等設備。

    中心軟件建立了整個系統所需要的數據庫，對整個系統進行編組、權限分配、錄像等管 理。同時中心軟件還完成對需要在監視器墻上顯示的具體圖像進行分組、軟矩陣切換、設置每個畫面輪巡顯示的時間等功能。

    網絡視頻服務器實現對攝像機圖像的數字化采集、MPEG4壓縮、外部監控接入等功能。

    她以廣播的形式在網絡上發送圖像信號，支持多路客戶端同時查看，同時可通過解碼器輸出到監視器上進行顯示。

    推薦的網絡視頻服務器設備同時還是嵌入式結構，相對PC式結構的網絡視頻服務器， 她具有專業、穩定、自維護能力強大等特點而成為行業發展方向。

    3.4監視墻部分

    監視墻部分由視頻解碼器、切換矩陣、監視器（多臺）、監視器架等構成，將傳送過來 的圖像一一顯示出來其意義在于能把監視畫面直觀清晰的顯示出來，便于多客戶參看，在 會議場合非常適用。在公司生產調度時，眾多人員參與的情況下，監視器墻將是個很實用的管理工具。

    視頻解碼器主要是把視頻數字信號轉化為監視器可以接受的模擬信號，Nv1300-R可以 直接連接到監視器。多臺攝像機輪巡監視需要切換矩陣。

    在電視監控系統中，一般都不是一臺監視器對應一臺攝像機進行顯示，而是幾臺攝像機 的圖像信號用一臺監視器輪流切換顯示。目前，常用的攝像機對監視器的比例為四比一，即 四臺攝像機對應一臺監視器輪流顯示。當攝像機的臺數很多時，再采用八比一或十六比一的 設置方案，但切換時間會過長。

    監視器是專業的視頻監控設備，其特點是畫質高（一般在480線以上）、能長時間工作等。

    本方案規劃監視墻部分由16臺視頻專用監視器組成屏幕墻。推薦選用邁維21寸平面 直角監視器，其畫質高達600線且質量穩定。

    3.5、錄像存儲部分

    錄像存儲的載體主要有多硬盤組合（每個電腦可直接掛接4個硬盤）、磁盤陣列等。

    考慮到我們公司考核的實際情況，每月的考核成績都是到下一個月的20日左右才發布， 再預留10天的投訴檢查期，錄像保存時間應不低于40天。

    采用nDVR系統不需另外設置錄像服務器即可實現錄像操作，而且該系統的錄像壓縮率大，連續24小時存儲，每小時監視錄像在100－300Mb可設置。錄像回放管理方便。

    按200M每路，70路視頻、每天8小時連續60天計算： 70×200×8×60÷1024＝6563 G，需要200G硬盤33個。

    按100M每路，70路視頻、每天8小時連續40天計算： 70×100×8×40÷1024＝2188 G，需要200G硬盤11個。

    如存儲數據巨大，可在服務器外接磁盤陣列，但需增加較多費用。建議有選擇的進行錄像，硬盤控制在800G以內，其存儲的200M每路的視頻時間4096小時。
