ITS智能交通中的道路監控?cái)z像機

    世界經濟高速發展，交通工具數量急劇增加，交通狀況日益惡化。為解決這一問題，美國、歐洲、日本上世紀60年代末期開始，便開始了智能運輸系統(ITS, Intelligent Transportation System)方面的研究。在進入21世紀后，世界經濟高速發展，道路交通日益繁忙。交通是經濟的發展的命脈，但因交通建設的發展滯后車輛增長的速度及經濟發展對道路交通需求，一個小小的突發事件就會引發嚴重的交通災難，因交通事故而導致嚴重的人員傷亡和財產損失已引起世界各國的廣泛關注尤其是大中城市，經常發生交通擁堵事件，像首都北京已經被稱為“首堵”了。除道路的增加和擴建外，ITS成為目前世界各國交通運輸領域競相研究和開發的熱點。據Philip Sayeg和Philip Charles預測，到2010年，中國和南亞五國的智能交通系統市場潛力估計在38億美元左右。

      在ITS智能交通系統中，交通監控系統無疑是最重要的，它就像人類的視覺系統。交通監控系統應由下例子系統組成：

      （1）城市道路監控；

      （2）高速公路監控；

      （3）航道安全監控；

      （4）地鐵運行監控；

      （5）突急事件疏通；

      城市道路監控根據各城市的具體情況，在每個交通路口可以安裝一個或數個固定式監控?cái)z像機，外圍再各配備一臺云臺攝像機。固定式監控?cái)z像機采集城市各道路實時交通狀況如交通流量、速度和通暢程度等視頻信號，監控距離交通路口一定范圍內的車輛，在白天和夜間清晰拍攝車輛牌照，而且還可以通過對所拍攝記錄的機動車輛和其它道路交通信息的分析、處理，尤其是對車輛及其車牌信息的自動識別與處理，實現對交通違章、肇事逃逸和嫌疑車輛等的查控與處置，扼制并打擊一些顯見性違規違法行為，消除各種隱患。云臺變焦攝像機需要控制中心人為控制，對攝像機進行水平360度，垂直90度及變焦控制，及時掌控監控點周圍的交通突發事件的細節和交通堵塞情況。

      高速公路監控系統與城市道路監控略有不同。高速公路與一般公路相比，具有線型好、設計標準高、交通流量大、行車速度快等特點，在交通量大、氣候惡劣的情況下，極易發生交通事故和交通阻塞，一些車流量非常大的高速公路上都部署全程的監控系統。高速公路監控系統由全程監控、收費站監控、服務區監控以及為高速公路系統配套服務的電力監控。其中收費監控系統主要是對收費站的車道、收費廣場、收費亭的收費情況，對收費車道通過的車輛類型、收費員的操作過程以及收費過程中的突發事件和特殊事件進行觀察和記錄，實施有效的監督。這些監控系統可實施交通流量和交通運行監視，對關鍵點進行氣象檢測，對關鍵路段實施交通適時控制，及時發現各種異常情況并采取應急措施，對于車輛超速等違章行為記錄，有效地保證了高速公路高速、安全、經濟地運營管理。

      航道安全監控系統主要用于監控船閘設備的監控、上下游船只之間距離、船閘與船之間距離、船只數量等，防止船只碰撞和開閘水位差引起的碰撞、翻船事故。

      地鐵運行監控系統主要用于地鐵各站點，除了實時監看路網各站點運行情況、確保各站臺周邊環境和乘客的人身安全外，能在急緊事件狀態（如火災、爆炸、交通事故、有害氣體泄漏等）下協調地鐵站內車輛設備的運行。提高調度速度、及時疏導乘客。

      城市突急事件調度包括醫療急救、火災、地震、泥石流、山體滑坡、爆炸、有害氣體、液體泄漏、罪犯逃跑等。一旦突發事件，就要借助交通系統的支持控制事態發展、維護社會穩定。

      交通監控系統可以實時監視可控范圍內交通運行情況，將車輛違章、擁堵等圖文信息提供給交通主樞紐指揮中心給決策處理作依據，對車輛運行狀況驚醒統計，輔助交管人員，提前發現和處理某些可能造成重大交通即事件的隱患，對于下雪、暴雨、臺風等自然災害發生時，采取正確的應急預案。它還是實時、公正、采集交通違章證據進行事后處理的科學管理手段。

      作為監控系統核心的視頻監控是用攝像機對場景拍攝，視頻信號被采集到中央控制部門并被顯示到監視器上，由人和計算機對視頻圖像進行分析，得出正確的判斷。ITS智能交通中的道路視頻監控也分為三種，一是早期采用的模擬視頻監控，完全由人力來完成對監視畫面的分析、判斷；另一種是模擬和數字相結合，前端模擬攝像機輸出模擬視頻信號，后端通過計算機捕捉到有用的圖像進行數字處理、智能分析；三是采用的數字視頻監控，前端為具有智能的IP數字網絡攝像機，這種監控技術引入了大量的計算機技術來協助人采集和管理所有視頻信息，監控系統的性能得到了有效的提高�，F(xiàn)在大部分交通監控系統采用的是模擬和數字結合的成熟方案，但數字視頻監控技術的明顯優勢已經是它在迅速發展，隨著計算機和網絡技術的發展，先進成熟的數字視頻監控系統將成為主流。

      交通監控中的視頻系統若比作人類的視覺系統，那么視頻系統中的攝像機就像人類的眼睛，其重要性是不言而喻的，所以交通監控中攝像機的選擇要求更為苛刻。

      首先要考慮兩點：一是攝像機性能，攝像機性能的好壞直接關系到在各種條件下能否拍攝出清晰畫面，在夜間能否看清車牌，所拍圖像色彩是否真實；二是攝像機的可靠性，攝像機要在可能發生的各種惡略環境下長期穩定工作，保證圖像質量不惡化，故障率低。如果一個交通監控系統的“眼睛”不好或經常出毛病，即使系統其它部分再完美，整個系統的缺陷也是一目了然的。

      交通監控?cái)z像機中使用最多的是固定鏡頭攝像機，這類攝像機在選擇和應用上應考慮以下幾點：

      1、對攝像機清晰度要求。圖像水平分辨率要大于480線，高清晰度攝像機要配高清晰度監視器。

      2、攝像機最低照度也稱作靈敏度。最低照度指標不能只看前面的數字有多少，而應該看這個指標是在什么條件下測到的。如彩色最低照度0.15Lux/F1.4 /50IRE/AGC ON，這表明0.15Lux的低照度是用F1.4通光量鏡頭，視頻信號測量電平在50IRE（350mv），AGC ON的條件下測出來的。如果換通光量大的F1.0鏡頭，視頻信號測量電平在25IRE ，測出的低照度指標更低。1/2英寸CCD攝像機的靈敏度和圖像質量要高于1/3 英寸CCD攝像機。

      關于IRE，定義CCD攝像機的視頻輸出最大振幅為100IRE或者700毫伏，一個100IRE的視頻表示可以完全驅動一個監視器表現最好亮度和對比度的優質影像，只有50IRE或350毫伏的視頻表示只有一半的對比度，30IRE或者210毫伏表示只有原始振幅的30%，通常30IRE是最低的可用圖像的數值，一個標準的攝像機當自動增益提高到最大增益時噪度等級應該在10IRE，因此能提供3:1或10dB信噪比可以接受的影像。一個在10IRE下測量的結果可以比在100IRE下測量的結果高出10倍，因此沒有標出IRE等級的結果實際上是沒有意義的。

      3、攝像機的信噪比。在光線很好的情況下，攝像機的信噪比都很好，圖像上看不出噪波點，但在光線較暗時，信噪比指標好的攝像機圖像依然清晰噪波點少，信噪比指標差的攝像機，噪波點會淹沒整個圖像。

      4、強光抑制。道路監控?cái)z像機要求在夜間清楚拍攝車牌照，這就要求強光抑制指標要好。在專業廣播電視攝像機，這個指標叫低垂直光斑。采用此項技術的攝像機，可以有效抑制迎面的強光，使車牌照較清晰的被捕捉到，畫面真實完整。很多道路監控?cái)z像機采用“日蝕”技術，在夜間拍攝車牌很好，但在白天也經常出現“日蝕”，這就影響了整體圖像的美觀和完整性。

      5、背光補償。攝像機在夜間拍攝車牌，背光補償技術的好壞，直接關系到是否能清晰看清車牌，能否使后端視頻檢測和分析系統給出正確的判斷結果。

      6、攝像機的色彩還原。攝像機沒有具體的色彩指標，只能用色度調整和白平衡調整使色彩真實還原。不同種類的攝像機色彩還原程度是不同的，這項指標只有通過調試及和現場真實色彩進行比較。

      7、攝像機要質量可靠并在安裝中要調試方便。道路監控?cái)z像機大都安裝在9~15米高的立柱上，安裝和拆卸都需要專用工具車或危險的高空作業，如果質量不可靠或調試不方便，勢必給施工和工程帶來很大成本，并影響正常使用。

      其實道路監控最理想的攝像機是寬動態攝像機，寬動態攝像機的強光抑制效果非常好，但目前CCD寬動態攝像機和DPS寬動態攝像機在拍攝快速移動的車輛時都不能給出滿意的結果。隨著新技術DPS的逐步成熟，今后的道路監控?cái)z像機將廣泛采用DPS寬動態攝像機。在收費站、停車場等場所，應用寬動態攝像機會取得很好的效果。

      目前道路監控?cái)z像機種類繁多，1/2英寸CCD攝像機應用的較多，主要有日本JVC、Ikegami 日本池上、松下、索尼、英國貝克爾、三星等國際品牌和一些國內品牌。一些大中城市道路監控系統選用的攝像機還是以國外知名品牌為主，其中JVC TK-C1481 1/2彩色攝像機在道路監控市場上一直占據著很大的市場份額，被廣大的智能交通系統集成商、甲方所認可。然而日本池上公司的ICD-828P 道路監控?cái)z像機憑借著高品質、色彩還原真實、高可靠性等特點在實際應用中成為目前性價比最好的道路監控?cái)z像機。

      日本池上公司是世界著名的攝像機制造商，其廣播電視攝像機一直名列世界第一，并于1961年開始生產監控?cái)z像機。池上公司將廣播電視攝像機中的低垂直光斑技術、背光補償中黑伽瑪、拐點自動最佳調整技術及針對道路鈉蒸汽燈自動白平衡調整等技術應用到道路監控?cái)z像機中，加上池上一貫的高品質、高可靠性等特色，使這款道路監控?cái)z像機成為道路監控?cái)z像機中的精品。

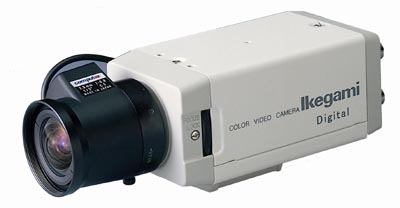

ICD-828P

      ICD-828P 1/2 英寸彩色道路監控?cái)z像機，具有水平分辨率530線，垂直光斑指標為-126dB ( 池上廣播級攝像機為-135dB)。在監控?cái)z像機中很少看到垂直光斑這項指標，其實光斑是CCD傳感器的一個特性，在傳感器中沒有任何東西阻止強光穿射的曝光和在CCD上產生更多的電子，結果是在圖像中強烈的光出現時通常垂直斑紋也出現，在圖像中遮蓋了相關的細節。該款攝像機的最低照度是0.15Lux/F1.4/50IRE/AGC ON，信噪比大于52 dB。在公安部安全與警用產品質量檢測中心檢測的2臺產品最低照度為0.11Lux/F1.4/50IRE/AGC ON 和0.09Lux ,信噪比為57dB和59dB，而專業廣播電視攝像機信噪比在60~65dB。為便于工程商安裝調試攝像機，池上特有的遠程遙控器RCU-701可使調試人員無需高空作業,在施工現場很方便地調試攝像機參數。無論從技術指標還是實際應用的效果看，池上道路監控像機都可以稱得上是精品。

道路監控實景

ICD-828背光補償開

      盡管攝像機在智能交通系統中占據的比例很小，但其重要性是不用置疑的。在需要視頻采集的關鍵的位置應選用較高性能的攝像機，在一般位置上只要性能指標滿足要求即可，但可靠性還是主要考慮因素。這樣既可以降低系統造價，又可以滿足系統對前端攝像機指標的要求。

      監控技術的發展是全數字化的智能數字監控技術。其主要特征是前端攝像機智能化，在幾乎不需要人為干預的情況下，通過對攝像機拍錄的圖像序列進行自動分析來對動態場景中的目標進行定位、識別和跟蹤，并在此基礎上分析和判斷目標的行為，從而做到既能完成日常管理又能在異常情況發生的時候及時做出反應，取代了監控任務中人的大部分工作，是新一代的具有高度智能的監控技術。從2006全球數字論壇上看，像英特爾這樣全球最大的芯片制造商已經開始研發數字監控芯片，智能數字監控技術應用于智能交通已經為期不遠了。
