讓監控變得簡單 H3C iVS IP監控產品家族

H3C網絡監控產品概述

    杭州華三通信技術有限公司（簡稱H3C）， 致力于IP技術與產品的研究、開發、生產、銷售及服務。為構建以業務應用為中心的動態IT架構，H3C提出了IToIP理念。基于IP技術標準提供統一IT基礎架構,具備“標準、融合、開放、增值”特征，基于IToIP構建網絡、安全、存儲、多媒體四大產品線，實現了從網絡設備供應商到IToIP整體解決方案供應商的戰略跨越，確立了牢固的市場領先地位。目前，H3C在中國的交換機和企業級路由器市場市場份額排名第一，網絡安全設備市場份額排名第二，其中IPS產品市場排名第一，IP存儲市場份額第一，IP監控技術全球領先，已成為中國平安城市第一品牌。

    華三IP監控產品支持高清D1視頻流，碼率1M～8M；攝像機模擬信號在監控點一次編碼直接加入網絡，傳輸和存儲圖像質量不受距離限制變化。 基于組播機制，查看某個監控畫面的用戶數量沒有限制；NGN架構，軟交換業務平臺，可支持各類數據應用。 實時監控與存儲分離，互不影響；IP SAN可靠性高；工業級存儲設備，支持大數據量實時并發讀寫，可以應對所有惡劣的突發需求。



視頻編碼器
H3C EC2004-HF 視頻編碼器
H3C EC1004-HC 視頻編碼器
H3C EC1001 視頻編碼器
H3C EC1001-HF 視頻編碼器
H3C ECR3000 系列視頻編碼器

視頻解碼器
H3C DC1001 視頻解碼器
H3C DC1001-FF 視頻解碼器

視頻監控管理平臺
H3C VM9000 視頻管理服務器
H3C VM8000 視頻管理服務器
H3C DM8000 數據管理服務器
H3C VM5000 視頻管理服務器
H3C ISC3000 集成監控中心

媒體交換 & 分發平臺
H3C UMS9005 通用媒體交換機
H3C MS9000 媒體管理軟件
H3C MS8000 媒體交換服務器

視頻管理客戶端
H3C VC9000 視頻管理客戶端
H3C VC8000 視頻管理客戶端

下面讓我們分別了解：

視頻編碼器

H3C ECR3000 系列

    H3C ECR3000系列視頻編碼器是支持可堆疊高密度視頻接入和專業存儲的新一代網絡視音頻編碼終端，包含ECR3308-HD，ECR3316-HC三款終端，分別支持8路D1和16路CIF格式的圖像壓縮。

    ECR3000通過內置8個百兆以太口可以方便的接入H3C EC系列H.264編碼器，通過堆疊捆綁支持128路CIF、64路D1或32路FULL D1格式的圖像接入。ECR3000內置支持基于NAS技術和支持RAID保護的磁盤陣列，可以為堆疊的EC編碼器提供高可靠專業存儲服務。

    ECR3000同時支持H.264和MJPEG壓縮格式，支持雙流，可作為單機使用或被H3C的各種管理平臺監控管理和配置。采用嵌入式結構設計和電信級制造工藝，功能強大，運行可靠穩定，適用于各種網絡環境下對產品存儲可靠性要求很高、前端接入密度高和不方便進行中心網絡存儲的專業監控場合，可以廣泛應用于公安、金融、交通、電力、能源、教育、大型園區、樓宇、醫療等各種高要求網絡監控環境中。

H3C EC1001-HF 視頻編碼器

    H3C EC1001-HF 是新一代網絡視頻編碼終端，集音視頻編碼壓縮和數據傳輸為一體，適用于監視遠端實時圖像、監聽遠端現場聲音傳送的場合，可以廣泛應用于安防、交通、電力及其它實時監控環境。

    EC1001-HF 采用嵌入式操作系統，結構緊湊，功能強大，具有完善的音頻視頻處理電路。支持H.264、MPEG4、MPEG2以及MJPEG等多種圖像壓縮格式，圖像分辨率可達720×576，碼流速率最高支持8Mbps，能夠為用戶提供DVD畫質的高清晰圖像。

    EC1001-HF 采用全IP網絡傳輸，支持點對多點的傳輸方式（組播），組網靈活，拓展性強。EC1001-HF 集成iSCSI和NAS客戶端模塊，可通過iSCSI或NFS協議在網絡上傳輸音視頻數據并保存至IP網絡存儲系統（IP SAN或NAS存儲）中，從而實現音視頻數據的集中存儲和管理。

    EC1001-HF 提供以太網電口、SFP（Small Form Factor Pluggable，小型可插拔器件）接口、RS485串口、RS232串口等多種接口，能夠適應多種組網環境。

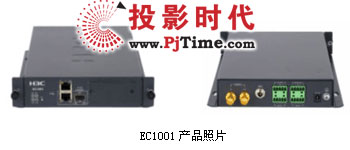

H3C EC1001 視頻編碼器

    H3C EC1001監控媒體終端是H3C公司推出的新一代視頻監控媒體終端，是H3C iVS（IP Video Surveillance）IP智能監控解決方案的重要組件。EC1001同時具備視音頻接入及編碼、網絡接入和iSCSI存儲寫入功能，可以完成監控信號的視音頻輸入，把模擬的視頻、音頻信號（如攝像機、麥克風等視音頻源信號）進行數字化和壓縮編碼，形成IP數據包，利用網絡傳送到指定的目的地址，既可以進行實時查看，滿足實時監控的需求，也可以直接基于iSCSI寫入IP SAN存儲設備進行信息保存。

    EC1001采用嵌入式結構設計，結構緊湊，功能強大，同時具備完善的防護設計，主要定位于對視頻圖像質量和應用要求較高的專業監控環境，可廣泛應用于政府、公安、機場、地鐵等領域的監控應用或安防應用。

    不同于傳統的視頻編解碼器設備，EC1001同時支持視頻編碼、網絡接入、iSCSI存儲寫入功能：支持MPEG-2/MPEG-4編碼技術，最高可以提供8M編碼帶寬，支持FULL D1高清晰圖像分辨率，為用戶提供DVD畫質的高清晰圖像；可以提供豐富的網絡接口和網絡協議，具有以太網電口、以太網光口、EPON接口等多種網絡接口，并可支持單播和組播等豐富的網絡協議，網絡適應性強；內置iSCSI存儲寫入功能，可直接基于TCP/IP iSCSI協議把視頻碼流寫入到IP SAN存儲設備。

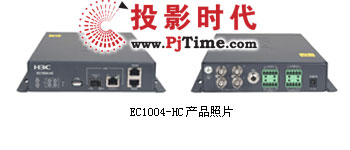

H3C EC1004-HC 視頻編碼器

    H3C EC1004-HC是新一代網絡視頻編碼終端，集音視頻編碼壓縮和數據傳輸為一體，主要為遠程視頻監控設計，適用于監視遠端實時圖像、監聽遠端現場聲音傳送的場合，可以廣泛應用于安防、交通、電力及其它實時監控環境。

    EC1004-HC的主要功能是進行實時音視頻信號的編碼壓縮，并封裝為IP數據包，通過IP網絡傳送到指定的目的地址。

    EC1004-HC采用嵌入式操作系統，結構緊湊，功能強大，具有完善的音頻視頻處理電路。支持H.264、MJPEG等多種圖像壓縮格式。支持4路或2路視頻輸入，支持4路CIF和2路2CIF分辨率（主流為4路CIF時，支持4路MJPEG CIF輔流；主流為2路2CIF時，支持2路MJPEG 2CIF輔流）。圖像分辨率最高可達704×288（配置為2路2CIF輸入時），傳輸帶寬最高支持2Mbps，能夠為用戶提供高清晰圖像。

    EC1004-HC采用全IP網絡傳輸，支持點對多點的傳輸方式（組播），組網靈活，拓展性強。EC1004-HC集成iSCSI和NAS客戶端模塊，可通過iSCSI或NFS協議在網絡上傳輸音視頻數據并保存至IP網絡存儲系統（IP SAN或NAS存儲）中，從而實現音視頻數據的集中存儲和管理。

    EC1004-HC提供以太網電口、SFP（Small Form Factor Pluggable，小型可插拔器件）接口、RS485串口、RS232串口等多種接口，能夠適應多種組網環境。

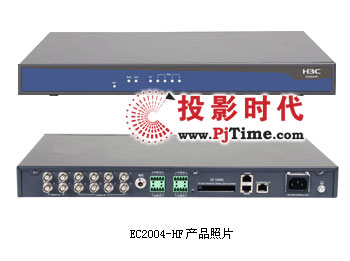

H3C EC2004-HF 視頻編碼器

    H3C EC2004-HF視頻編碼器是新一代網絡媒體終端，集音視頻編碼壓縮和數據傳輸為一體，主要為遠程視頻監控設計，具備視音頻接入及編碼、網絡接入、雙碼流、iSCSI存儲、NFS存儲功能和本地緩存功能。

    EC2004-HF可以完成監控信號的視音頻輸入，把模擬的視頻、音頻信號（如攝像機、麥克風等視音頻源信號）進行數字化和壓縮編碼，形成IP數據包，利用網絡傳送到指定的目的地址。這樣既可以進行實時查看，滿足實時監控的需求，也可以基于iSCSI/NFS/本地緩存實現信息保存，雙流輔流功能可以讓客戶根據實時流和存儲流的具體需求情況提供靈活的多重選擇。

    EC2004-HF采用嵌入式結構設計，結構緊湊，功能強大，同時具備完善的防護設計，主要定位于對視頻圖像質量和應用要求較高的專業監控環境，可廣泛應用于政府、公安、機場、地鐵等領域的監控應用或安防應用。

    EC2004-HF遵從H.264 BP和MJEPG編碼技術，支持4路視頻輸入，提供4路Full D1分辨率支持；可以提供豐富的網絡接口和網絡協議，具有以太網電接口，并可支持單播和組播等豐富的網絡協議，網絡適應性強。

視頻解碼器

H3C DC1001

    H3C DC1001監控媒體終端是H3C公司 iVS（IP Video Surveillance）IP智能監控解決方案的重要組件。DC1001監控媒體終端的主要功能是從網絡上獲取視音頻數據流，將數字信號轉換還原為模擬信號，輸出到監視器、電視墻、多媒體大屏幕、調音臺、功放等模擬視音頻設備。

    DC1001采用嵌入式結構設計，結構緊湊，功能強大，可支持MPEG-2/MPEG-4解碼技術，提供FULL D1高清晰動態視頻圖像，解碼帶寬最高可達8M；具有以太網電口、以太網光口等多種網絡接口，便于組網；支持以IP組播的方式接收視頻流，可節省網絡帶寬。

    DC1001主要與H3C其他監控產品配合組網構成iVS IP智能監控解決方案，主要定位于對視頻圖像質量和應用要求較高的專業監控，可廣泛應用于政府、公安、機場、地鐵等領域的監控應用或安防應用。

H3C DC1001-FF 視頻解碼器

    H3C DC1001-FF 視頻解碼器是新一代網絡視頻解碼終端，主要為遠程視頻監控設計，適用于監視遠端實時圖像、監聽遠端現場聲音的上下傳送的場合，可以廣泛應用于安防、交通、電力及其它實時監控環境。

    在IP視頻監控系統中，視頻解碼器從IP網絡獲得音視頻數據流，將數字信號轉換為模擬信號，輸出到電視墻、多媒體大屏幕、調音臺、功放等模擬音視頻設備。    DC1001-FF 采用嵌入式操作系統，結構緊湊，功能強大，具有完善的音視頻處理電路。支持H.264、MPEG4、MPEG2以及MJPEG等多種圖像壓縮格式，圖像分辨率可達720×576，碼流速率最高支持8Mbps，能夠為用戶提供DVD畫質的高清晰圖像。

    DC1001-FF 提供以太網電口、SFP（Small Form Factor Pluggable，小型可插拔器件）接口、模擬音頻接口、模擬視頻接口、RS485串口和RS232串口等多種接口，能夠適應多種組網環境。

H3C DC1001-FF 前視圖

H3C DC1001-FF 后視圖



視頻管理服務器

H3C VM5000

    H3C VM5000視頻管理服務器（以下簡稱VM5000）是杭州華三通信技術有限公司（以下簡稱H3C公司）面向IP視頻監控系統開發的管理服務器設備，是H3C iVS8000視頻監控系統整體解決方案中的重要組件。

    VM5000是新一代基于IP網絡的視頻管理服務器，它突破了傳統視頻管理服務器的瓶頸，使得可監控的范圍更廣，可容納的設備更多，同時具有更好的可擴展性和可管理性。

    在VM5000的支持下，iVS8000視頻監控系統的授權用戶可以在任意一臺PC管理終端上完成全網的設備配置，智能調度和管理監控網絡中的各種資源。VM5000視頻管理服務器提供了一種全新的分級、分域的管理模式，解決了傳統監控網絡中存在的云臺控制沖突的難題。VM5000帶有強大的存儲管理功能，主要功能有管理存儲設備、存儲資源和音視頻數據，支持對系統所有存儲資源進行全方位的監控和管理，支持不間斷的視頻檢索、回放等業務。

    iVS8000部署了大量用于存儲視頻數據的網絡存儲設備，VM5000作為這些存儲設備的管理者，從大量復雜的管理信息中提取出與監控業務相關的信息，實現了對系統內大量存儲設備的集中管理以及存儲資源的動態分配。

    VM5000提供快速精確的視頻數據檢索功能，并嚴格控制數據訪問權限，保證數據的安全性。VM5000內置Web服務器，用戶可通過Web界面非常直觀方便地管理和維護設備。VM5000提供數據備份功能，可通過簡單的操作完成對重要數據的備份工作。在備份的同時，可指定數據的描

H3C VM8000 視頻管理服務器

    VM8000視頻監控管理服務器是H3C公司推出的新一代基于IP網絡的視頻監控管理服務器，是H3C iVS（IP Video Surveillance）IP智能監控解決方案的核心組件。VM8000采用Linux操作系統，滿足專業監控對高性能、高可靠性的要求。

    VM8000可以與H3C的其他監控產品，包括EC系列視頻監控媒體終端、視頻數據管理服務器 DM Server、DC系列監控媒體終端、及IP SAN存儲系統等配合組網，形成強大的IP智能監控解決方案。iVS IP智能監控解決方案的組網示意圖如下所示：

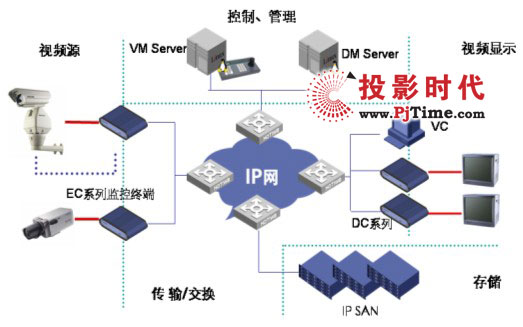

圖1 H3C iVS IP智能監控解決方案示意圖

    VM是iVS方案的管理中心和控制中心，VM的授權用戶可以在任意一臺PC管理終端上完成全網的設備管理、資源調度及業務控制。所有對監控設備的管理和控制都必須經過VM進行，但是業務流媒體處理的處理并不需要通過VM進行，所有監控視頻流由IP網絡直接承載及交換。正是iVS 監控方案采用了業務承載和控制相分離的機制，使得整個系統具備很高的性能和可擴展性，尤其適合大規模監控應用。

    通過VM8000視頻監控管理服務器不僅可對所有前端設備進行集中的管理和控制，還可對所有存儲設備進行遠程的集中管理。日常監控時，由監控中心集中管理控制監控點到監控中心的圖像、聲音的切換、接收、存儲過程。維護時，由VM8000視頻監控管理服務器的超級管理員或授權用戶在監控中心遠程集中管理各終端，做到整個系統的統一管理和維護。VM對其他設備所有管理操作都是通過VC實現的。

    VM8000具備很高的性能，單機最大可支持1000個監控點的管理。同時，VM8000視頻監控管理服務器采用分布式的體系結構和基于TCP/IP的通信機制，可以平滑擴容。在面向更大規模的組網應用時，VM支持分域的組網模式，可將所有監控點分成多個區域，每個區域設置一臺VM，每個VM只需管理和控制各自區域的監控設備，跨域的管理和控制由核心區域的VM完成，如下如所示：

圖2 分級分域的管理方式

    VM的這種分級、分域的權限管理模式，可以更好的對用戶的操作進行控制和管理，解決了傳統監控網絡中無法解決的控制沖突難題。



H3C VM9000 視頻管理服務器

    H3C VM9000視頻管理軟件（以下簡稱VM9000）是華三通信技術有限公司面向運營商監控市場開發的管理軟件，是H3C iVS運營級視頻監控系統整體解決方案中的核心組件，可用于“全球眼”、“寬視界”等運營商視頻監控平臺的建設。

    VM9000是新一代基于IP網絡的視頻管理軟件，它突破了傳統視頻管理服務器的瓶頸，使得可監控的范圍更廣，可容納的設備更多，同時具有更好的可擴展性和可管理性。

系統組成：

    VM9000分為VM9000-CMS中心管理服務器（以下簡稱CMS）和VM9000-CSS控制信令服務器（以下簡稱CSS）兩個組件。

VM9000-CMS中心管理服務器：

負責視頻監控業務的調度，設備和用戶信息的管理，CMS組件還內置NRM數據管理功能，完成存儲設備、存儲資源的統一管理；

H3C DM8000 數據管理服務器

    DM8000數據管理服務器是H3C公司推出全新基于IP架構的iVS（IP Video Surveillance）IP智能監控方案中的一個重要組件。其主要功能是管理儲存于IP存儲系統中的視頻數據，包括協助EC系列監控媒體終端建立與存儲資源的連接、制定每個EC設備的存儲計劃、檢索回放視頻數據、備份視頻數據、存儲資源狀態監控等功能。

H3C的iVS IP智能監控解決方案的組網如下所示：

圖1  iVS IP智能監控解決方案組網圖

    為了保障視頻數據存儲的可靠性及數據共享，iVS采用先進的IP SAN儲存系統存儲視頻數據，DM8000作為這些存儲設備的管理者，從復雜的存儲設備管理信息中抽象出與監控業務相關的信息，實現了對系統內大量存儲設備的集中管理以及存儲資源的動態分配。DM8000提供快速精確的視頻數據檢索功能，并嚴格控制數據訪問權限，保證數據的安全性。同時，DM8000內置Web服務器，用戶可通過Web界面非常直觀的管理和維護設備。

    DM8000采用Linux操作系統，滿足專業監控對高性能、高可靠性的要求。

H3C ISC3000 集成監控中心

    ISC（Integrated Surveillance Center）是H3C公司面向行業和商業用戶推出的新一代網絡視頻集成化監控中心。

    H3C ISC3000集成監控中心是一個集系統管理、日常監控、網絡存儲和自我防護四大功能為一體的中心平臺。包括ISC3000集成監控中心主機和ISC3100集成監控中心輔機兩款產品。

    ISC3000創造性的將監控中心監控管理所需的各項功能集成在一臺All In One設備，大大提高了系統的綜合性能、易用性和性價比，同時其電信級制造工藝和RAID存儲保護技術保證了系統的高可靠性。

    ISC3000主機最大提供8個盤位的存儲空間，最大擴展接入31臺ISC3100輔機擴展到總計256個盤位的存儲空間，滿足最大1500路視頻的管理和存儲服務。

    ISC3000可作為獨立的單機方式運行，成為小型行業或商業視頻監控中心。也可以納入H3C的iVS5000/8000/9000系列監控管理平臺統一管理，構成更大規模的行業視頻監控系統。ISC系列采用嵌入式結構設計和電信級制造工藝，功能強大，運行可靠穩定，可以廣泛應用于公安、金融、交通、電力、能源、教育、大型園區、樓宇、醫療等各種高要求網絡監控環境中。

H3C UMS9005 通用媒體交換機

    H3C UMS9005通用媒體交換機是H3C公司面向運營商市場和高端行業市場開發的高性能媒體交換機，可應用于視頻監控系統、IPTV等環境，實現大規模的實時媒體流分發。

    UMS9005通用媒體交換機基于H3C成熟的路由交換平臺開發，具有高可靠、大容量、低時延等特點。UMS9005通用媒體交換機支持雙主控、雙電源，提供5個業務板和接口板插槽，其外觀如圖所示。

H3C UMS9005通用媒體交換機

產品組成

機箱：

    UMS9005通用媒體交換機采用一體化機箱式結構，整個機箱由電源區、單板區、背板、風扇區等幾個部分組成。

    UMS9005通用媒體交換機提供7個槽位。最上面兩個槽位是主控板槽位，兩塊主控板可實現雙機熱備；下面5個槽位是VTDU業務板和接口板槽位，系統最大可配置4塊VTDU板和1塊接口板。所有單板均支持熱插拔。

主控板：

    主控板是UMS9005通用媒體交換機的核心，完成通用媒體交換機內部路由、轉發表項維護、跨板的業務交換、系統配置及監控功能。

VTDU業務處理板：

    VTDU業務處理板是UMS9005通用媒體交換機的業務處理核心，單塊VTDU業務板具有1M的媒體轉發表項，可達到8Gbps的轉發性能，轉發時延小于10ms。一臺UMS9005通用媒體交換機最大可配置4塊VTDU業務板，VTDU業務板不提供對外物理接口。

千兆以太網接口板：

    UMS9005通用媒體交換機提供具有24個千兆電口的以太網接口板，實現媒體業務的收發。接口板具有二、三層交換、基于端口的VLAN等業務特性。

電源：

    UMS9005通用媒體交換機的電源系統支持交流和直流兩種供電方式，用戶可根據實際需要選用交流、直流電源模塊，支持在線插拔。

風扇框：

    UMS9005通用媒體交換機使用4個直流風扇單元，風扇提供兩種調速方式：主控調速和溫控自動調速。



H3C MS8000 媒體交換服務器

    H3C MS8000媒體交換服務器（以下簡稱MS8000）是H3C公司面向IP視頻監控系統開發的媒體服務器設備，是H3C iVS視頻監控系統（以下簡稱iVS）整體解決方案中的重要組件，其外觀如圖1-1所示。

MS8000主要功能有：實時音視頻流的轉發、分發功能和音視頻歷史數據的VOD點播功能。

實時音視頻流的轉發

    MS8000可接收編碼器發出的實時音視頻流，轉發給解碼客戶端進行解碼播放。MS8000能夠接收組播媒體流或單播媒體流，發送組播媒體流或單播媒體流，可適應不同的網絡狀況，方便系統組網。

實時音視頻流的分發

    MS8000可把接收到的一路媒體流分發給多個解碼客戶端進行解碼播放，即使編碼器的上行接入帶寬不足，也可實現多用戶同時瀏覽同一路視頻源。

音視頻歷史數據VOD點播

    如果客戶端需要訪問編碼器端到端寫入到IP SAN中的音視頻歷史數據，可通過MS8000進行VOD點播。MS8000和客戶端之間使用標準的RTSP協議進行播放過程控制。



視頻管理客戶端

H3C VC8000

    H3C VC8000視頻管理客戶端（以下簡稱VC8000）是H3C推出的監控管理客戶端軟件，同時也是一款軟件視頻解碼及播放產品。VC8000向用戶提供圖形化的操作和顯示界面。用戶在監控中心通過VC8000集中控制監控點到監控中心的圖像、聲音的切換、接收、存儲過程。維護時，由超級管理員在監控中心通過VC8000遠程集中管理各終端，包括設備的參數配置，做到整個系統的統一管理和維護

H3C VC9000 視頻管理客戶端

    H3C VC9000是華三通信技術有限公司面向運營商監控方案開發的客戶端軟件，是H3C iVS運營級視頻監控系統整體解決方案中的重要組件。

產品組成：

    VC9000客戶端包括電信客戶端（管理員版）和企業客戶端（客戶版）兩部分。

    VC9000 電信客戶端實現配置管理 IP 視頻監控網絡中的設備，如編碼器、解碼器、視頻管理服務器、媒體轉發服務器等。還可以配置管理系統中的用戶，并且可以對企業用戶做多樣化的權限控制，分配不同的操作權限，對權限分設備控制，合理的管理權限劃分大大降低了系統的維護工作量和復雜度，為 IP 視頻監控系統提供了完善的安全保護機制。



    VC9000 企業客戶端是一套圖形化用戶界面的客戶端軟件，用戶可以方便的通過各種快捷按鈕輕松實現實時監控、點播回放、輪切業務、本地錄像和抓拍、遠程云臺控制、GIS（Geography Information System，地理信息系統）地圖操作、系統配置等功能。

    VC9000 企業客戶端可以實時接收系統中的各種告警事件，支持以彈出消息或者聲音提示等方式通知用戶告警事件的發生，用戶還可以設置各種不同的告警級別，以不同的顏色顯示、選擇不同的提示聲音，對各種告警信息做分類處理。

業務功能介紹：

    媒體播放業務：VC9000為用戶提供了豐富的媒體播放功能。VC9000支持1分屏和4分屏兩種不同分屏，用戶可以根據自身需要修改、配置媒體播放器窗格數量和形式。各個窗格可以獨立工作，每個窗格可以任意對應于實時監控、點播回放或者觀看錄像。

實時監控

    VC9000提供了靈活實用的實時監控功能，用戶可以在多個窗格上同時查看多個攝像機正在拍攝的場景，達到實時監控的目的。





點播回放

    VC9000能夠回放存儲的歷史視頻數據，用戶可根據日期、時間、地點、告警等條件精確查詢檢索歷史視頻數據，從存儲設備中讀取或下載歷史視頻數據到本地播放，并能夠?qū)崿F(xiàn)回放圖像的本地錄像和抓拍功能。VC9000支持4倍速、2倍速、常規速度、0.5倍速、0.25倍速和單幀播放方式。

本地錄像的存儲和播放

    在觀看實時監控視頻或點播歷史錄像時，可適用本地錄像功能將一段特定時間的視頻數據臨時保存到本地。對于正在播放的錄像，用戶可以選擇暫停、繼續、以指定的倍速播放等功能。

屏幕抓拍

    用戶可以根據自身需要抓拍視頻窗口中正在播放的實時監控、點播回放、本地錄像的圖像畫面，并存儲到本地。

    云臺控制業務：VC9000提供了云臺控制功能，用戶可以在本地遠程控制云臺的旋轉角度、攝像機的光圈大小、聚焦程度、加熱開關、雨刷開關、變倍程度、照明開關，設置并調用攝像機的拍攝角度的預置位等。除此之外，管理員還可設置云臺控制的優先級，指定用戶對特定攝像機的控制權，禁止其他用戶搶占攝像機控制權。

    輪切業務：VC9000提供輪切業務，可以簡單、快捷的設置一組攝像頭的輪切序列，使監視器按照輪切序列循環播放多個攝像機拍攝的監控圖像。根據攝像機拍攝場點重要性的不同可為其設置不同的輪切停留時間，同時還能夠在現有輪切序列的基礎上添加新增攝像機或刪除不再使用的攝像機。
