看視頻監控系統中的字符疊加設計

來源:投影時代 更新日期:2008-06-04 作者:佚名

 1、實現OSD功能的傳統方案

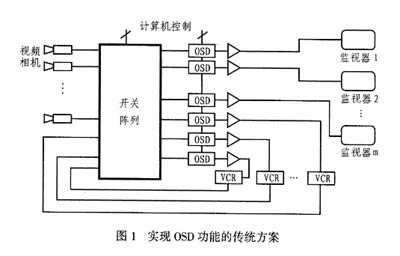

  視頻監控系統通常存在多個被監控點,最終送入監視器的信號可能來自幾十路、甚至幾百路視頻信號源。在監控端,這些視頻信號可通過大規模視頻矩陣開關切換到有限的監視器上。這樣,在對監控點進行監視時一般需要在視頻通道疊加一些相關信息,如:公司標志、攝像機的位置、時間、日期、報警信息等,實現這一功能的器件通常稱作隨屏顯示(OSD)器件。傳統設計中一般是在視頻矩陣開關的輸出端串入一個專用的OSD器件(見圖1)。由于傳統的OSD器件無法直接驅動視頻電纜,因而需要為每路輸出配置額外的高速復用器和緩沖器,這樣將使系統成本升高、電路變得比較復雜。

3

  2、Maxim提供的OSD方案

  2.1 視頻矩陣開關

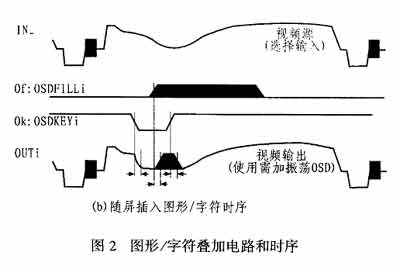

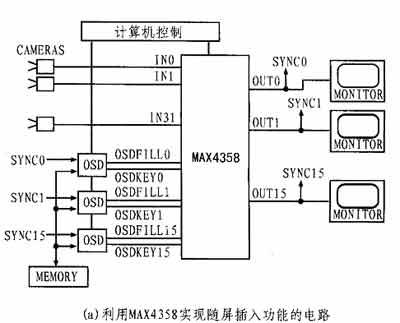

 。停幔椋砩a(chǎn)的MAX4358 32×16視頻矩陣開關內部集成有圖形或字符疊加電路(圖2),其16路輸出級分別帶有一路高速2:1模擬復用器。這樣,需要疊加的圖形/字符模擬視頻信號可送入OSD Fill輸入端,同時將適當?shù)寞B加時序控制信號送至OSD Key輸入端,然后利用OSD Key控制信號控制復用器的切換。當OSD Key為低電平時,復用器即可將圖形/字符(OSD Fill)信號切換到輸出;而在OSD Key為高電平時,則將視頻輸入信號切換到輸出端。復用器的開關時間典型值為40ns,遠遠低于一個像素的時間寬度。MAX4358輸出緩沖器的增益可設置為+1V/V或+2V/V,這為近距離視頻信號切換或驅動視頻信號傳輸提供了一定的靈活性。通過SPI/QSPITM接口配置矩陣開關的狀態和輸出緩沖級增益,同時利用MAX4358在視頻矩陣開關之前插入OSD信息,不僅省去了后續的復用器和輸出緩沖器,同時也改善了視頻信號的質量。

5

3

 。玻 OSD發生器

  圖2中的OSD器件可選用MAX4455, 其連接電路如圖3所示。由于MAX4455內部集成有八通道的OSD發生器,故而在視頻監控系統中能夠為八路獨立的復合視頻通路同時提供4位灰度級的圖形/字符視頻信號,其中代碼1(0001)接近于黑色、代碼151111為最白,每個像素對應的代碼介于1至15,代碼0(0000)表示沒有OSD信號。MAX4455的位映射結構允許在攝像機視頻信號中插入任意的信息或圖形。另外,MAX4455提供給各個通道的圖形模板是按邏輯排列的1024×512個像素,這種存儲方式有利于主機的行/列尋址。實際顯示區域為712 ×484 NTSC(或712×512 PAL)像素,其余的312行、28列(NTSC)為空白區域。

2

 。停粒兀矗矗担的軌蛴糜诳刂疲保叮臀唬樱模遥粒停ㄈ纾停裕矗福蹋茫保停保叮粒┐鎯λ枰B加的數據視頻信號,它支持SDRAM的所有功能,其中包括:刷新、RAS/CAS定時、視頻尋址以及支持主處理器讀/寫操作的CPU存取周期等。配合MAX4455工作的SDRAM可選擇MT48LC1M16A1-8、VIS VG3617161DT-8或速度更高的相關產品,也可選擇HY57V16160D、HY57V16160C、M2V64S40DTP等型號。由于SDRAM是按照16位×1M的格式排列的,因此,每個SDRAM存儲單元存儲4個像素的內容(基于每像素4位灰度),且主機每次也存儲/讀取4個像素的數據。主機將以位映射方式填充OSD幀存儲器,同時控制疊加圖形的位置和亮度。MAX4455的八路通道共用同一存儲資源,但其邏輯控制相互獨立,因此,任意通道的讀/寫操作不會擾亂其余通道的圖像操作。另外,MAX4455還具有一個存儲共享功能,通過將信息寫入一個設計好的源通道內可同時更新奇數或偶數通道。存儲共享功能減少了主機對存儲器的寫操作,這對于快速更新各視頻通道的公共疊加信息(如時間等)非常有用。MAX4455的八路VIDIN_輸入級帶有視頻時基電路,包括行同步檢測器、場同步檢測器、場消隱檢測器、行計數器以及奇數場/偶數場計數器等。VIDIN_輸入級可檢測MAX4358輸出的標準1Vp-p視頻信號,以便建立相應的視頻光柵時基,然后利用這個光柵時基產生OSD圖像信號,并在OS-DKEY控制下疊加到MAX4358的視頻通道。需要說明的是:直接檢測MAX4358的輸出信號能夠盡量減少開關/復用器延遲時間對時基的影響,但輸入端應采用0.1μF交流耦合方式。

 3、改善隨屏顯示系統的性能

2

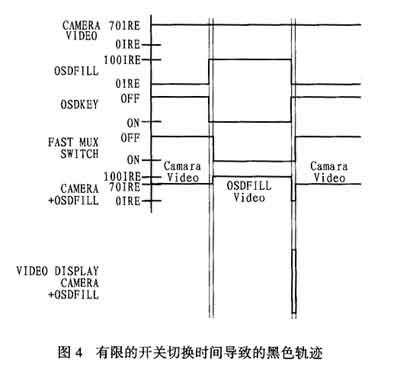

  在MAX4455/MAX4358芯片組構成的字符/圖形疊加系統中,MAX4455可提供兩路輸出信號:模擬視頻填充信號(OSD Fill)和復用器數字控制信號(OSD Key)。兩路信號可在納秒級保持同步,由于受MAX4358復用器開關速度的限制,OSD Fill信號與OSD Key相比略有延遲,這個小小的延遲會導致OSD Fill圖形在顯示器上出現一條黑色(0 IRE)軌跡,軌跡寬度與開關延遲時間有關(參見圖4)。這種現象在一些應用中是不允許的,特別是在顯示白色字符(或淺色背景)時,白色字符與黑色軌跡之間較強的對比度會令人難以接受。

3

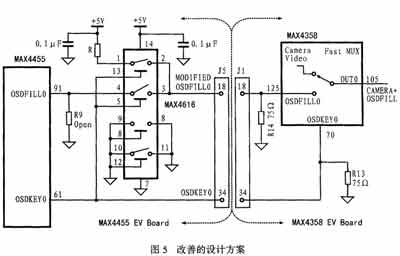

  圖5給出了一個解決有限開關時間的方案,采用該電路可將開關延遲造成的黑色軌跡用白色軌跡取代,如果使白色軌跡與OSDFill的電平相同,則可完全消除軌跡效應,從而抑制開關延遲的影響。圖中的R14、R用于設置軌跡的亮度,理想狀況下將其設置為OSD Fill,當R。矗担肠笗r,軌跡電平為100IRE。圖5給出的只是一個視頻通道的修正電路,而利用四片MAX4616則可以對MAX4455的八個輸出通道的插屏信號進行修正。
