淺談網絡視頻服務器在監控系統中的應用

    網絡視頻服務器（DVS）是近年來發展迅速的一種視頻處理設備，應用于監控系統具有使用方便、技術先進、配置靈活、造價低的特點，本文就網絡視頻服務器應用于監控系統的條件，設備選擇，系統結構幾個方面作介紹。

    視頻服務器簡介

    網絡視頻服務器是在數字硬盤錄像機的基礎上發展起來的網絡視頻設備。在閉路監控系統中，利用網絡平臺進行視頻傳輸，得到了廣泛應用，這主要還是由于作為運行平臺的網絡發展和普及迅速，遠程圖像的傳輸和控制的實現方式目前有兩種，一種是以數字硬盤錄像機為核心構成的監控系統，視頻圖像通過同軸電纜傳輸?shù)接脖P(pán)錄像機的視頻輸入端口，由硬盤錄像機實現視頻數字化，遠程客戶端通過控制軟件實現了遠端的監控圖像傳輸和控制，由于監視點到硬盤錄像機輸入接口端還是采用模擬傳輸方式，傳輸距離受到了限制，適合于監視點相對集中的監控系統。另一種方式，就是采用網絡視頻服務器，網絡視頻服務器通常設置在監視點附近，自帶嵌入式系統和RJ45接口，攝像機輸出的視頻信號直接在監視點附近數字化，遠端客戶端通過控制軟件實現遠程的控制。視頻監控由模擬走向數字，而與視頻監控?cái)?shù)字化相伴隨的必然是網絡化。而在目前的視頻監控市場上，硬盤記錄與網絡傳輸兩項功能卻是分離的，DVR強調的是記錄，DVS強調的是網絡；DVR側重的是現場監看和事后復核，DVS強調的是遠程實時監看和網絡存儲。但隨著網絡環境的日益改善，DVS的需求必然會日益增強。從技術上講，DVR和DVS可以完美結合，只要對一個視頻源進行兩次編碼，即可實現記錄與網傳功能的同時實現。

    網絡視頻服務器的幾種應用：

一、在局域網中的應用

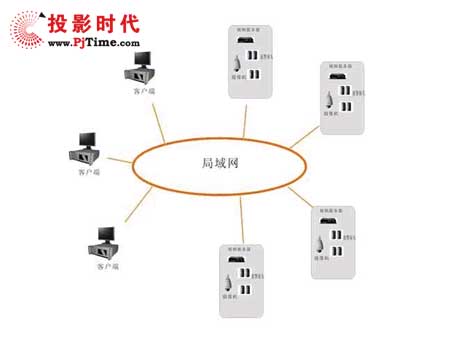

    附圖一為應用于局域網中的一個典型結構圖，適用于小區、智能大廈和具有局域網平臺的監控系統；

附圖一

二、利用ADSL實現遠程圖像監控

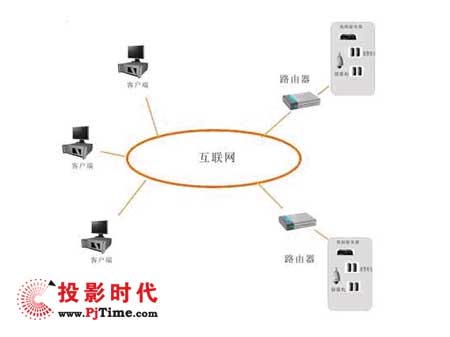

    附圖二為利用ADSL實現遠程圖像監控的結構圖，途中路由器的功能實現了動態域名解析，若網絡端口采用固定IP，路由器可以不用。這種結構常用于遠端分散的監控，適合于幼兒園、校園、旅游景點等場合。

附圖二

三、在大型監控系統中應用：

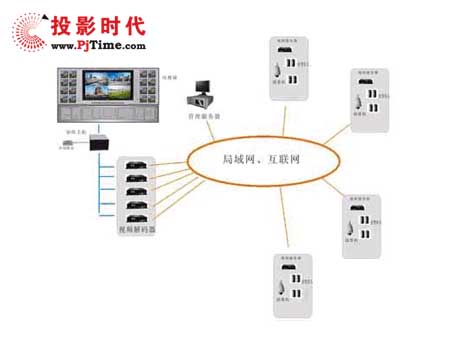

    這種結構通常依托專用網絡或電信VPN網絡，實現遠程的集中監控，適合城市治安、電力通信等場合；

附圖三

    與數字硬盤錄像機相同，網絡視頻服務器目前常采用的標準格式也是兩種，

    H.264是ITU-T的VCEG(視頻編碼專家組)和ISO/IEC的MPEG(活動圖像編碼專家組)的聯合視頻組（JVT：jointvideoteam）開發的一個新的數字視頻編碼標準，它既是ITU-T的H.264，又是ISO/IEC的MPEG-4的第10部分。1998年1月份開始草案征集，1999年9月，完成第一個草案，2001年5月制定了其測試模式TML-8，2002年6月的JVT第5次會議通過了H.264的FCD板。2003年3月正式發布；

    MPEG-4的著眼點在于解決低帶寬上音視頻的傳輸問題，在164KHZ的帶寬上，MPEG-4平均可傳5－7幀/秒。采用MPEG-4壓縮技術的網絡型產品可使用帶寬較低的網絡，如PSTN，ISDN,ADSL等，大大節省了網絡費用。另外，MPEG-4的最高分辨率可達720×576，接近DVD畫面效果，基于圖像壓縮的模式?jīng)Q定了它對運動物體可以保證有良好的清晰度。MPEG-4所有的這些優點，使它成為當前網絡產品生產廠商開發的重要趨勢之一。
