透明顯示新方案，沃格與追覓顛覆透明視界的未來

    透明顯示一向被視為“差異化顯示”的王牌，尤其是廣告和數字標牌市場的透明更是“最強效果制造大師”。但是，傳統透明顯示往往在“高清、高透和成本”三大價值點上不能兼得。

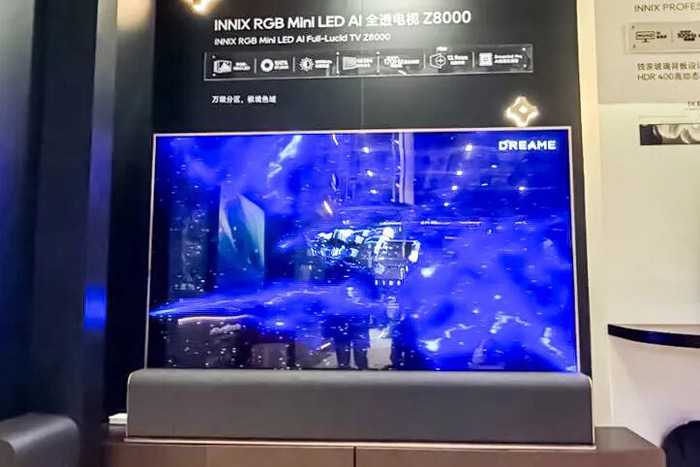

    3月13日，AWE展會第二天，沃格光電聯合追覓重磅發布全球首款85寸玻璃基RGB Mini LED AI全透電視Z8000。這款85英寸的液晶大屏，或許會成為打破高性能透明顯示“普及化”瓶頸的金鑰匙。

    液晶+RGB Mini LED，透明顯示的新玩法

    液晶顯示技術是目前顯示產業規模最大、供給最強、平均成本最低的品類。如果液晶顯示能夠“高效透明”，將推動透明顯示設備大規模普及化應用。

    但是，傳統液晶透明顯示產品有兩個問題：因為這些產品采用“側邊框”照明方案，所以產品尺寸很難“很大”、亮度也很難滿足“高性能需求”。原因很簡單，對于大屏而言，側邊燈組的性能難以滿足整屏高亮需求。這也是傳統液晶透明顯示產品始終沒有走出概念階段的原因。

    但是，這次沃格與追覓的85英寸透明顯示產品，采用了直下式背光技術——即沃格玻璃基板RGB Mini LED技術。

    GCP（玻璃線路板）技術，自身具有基材的透明性。這與PCB板必然是不透明的形成了反差。同時，Mini LED技術的發展，使得“不透明的LED”晶體在基板上占據的面積有限。

    Z8000產品采用一區四燈、16128個動態調光分區、64512顆燈珠。這一數量，對于背光而言是很大的規模，但是對于整個85英寸面積而言，六萬多顆Mini LED燈所占據的面積也就只有幾十平方厘米，且被切分成六萬多個區域，均勻分布在整個透明玻璃基板上。視覺上的阻礙性可以忽略。

    通過LED燈面積占比極低和透明玻璃基板的組合，該產品實現了“背光組”的高透性。而液晶屏自身就是一種透明系統，所以整體設備呈現透明顯示的特點。且因為六萬多顆Mini LED的高效性、照明規模足夠大，所以整機可保持10000nit峰值亮度。

    所以，Z8000對比傳統液晶顯示透明化的側邊照明方案，至少有三大優勢：第一高亮和大屏化；第二部分區域背光可關閉，在整屏開機下保持透明區域的通透效果；第三，直下背光，側邊占位更少，讓多屏拼接應用時，縫隙更小。

    可見，通過與追覓的合作，沃格開發出獨有技術路線的液晶透明顯示，擁抱進一步擴大的透明顯示產業潛能，也將有利于玻璃基電路技術的持續發展。

    多種透明顯示競品之爭，沃格新技術表現如何

    目前，透明顯示的技術路徑較為豐富，包括傳統LED直顯的“冰屏”技術、OLED技術、傳統側邊照明液晶技術、投影技術、Micro LED技術等。

    其中，傳統“冰屏”雖然價格較低、整屏亮度較高、透明度良好，但是像素間距往往過大、PPI分辨率參數較低，并不適合櫥窗等中小尺寸顯示應用。其主要作為大型舞臺背景等應用。

    OLED透明顯示技術，實質是對傳統OLED基板上四分之三的像素位置留空，進而形成透明部分。這種處理技術，讓OLED透明顯示與一般OLED面板的尺寸基本重合，但PPI像素密度大幅下降、整屏亮度大幅下降。再結合OLED本就不擅長高亮顯示，這讓OLED透明顯示最大短板就局限在“亮度不足”上。

    傳統側邊照明液晶透明顯示，上文已經提到，主要缺點是大型化能力不足、亮度受限。這決定了其應用場景單一。

    投影透明顯示技術，其是采用半透明半反射屏幕作為投影幕布。這種技術對光學設計要求很高，對屏幕材料特性與工藝要求也很高。但是，透明效果不佳、整屏亮度受限。更因為投影顯示自身抗環境光能力相對其他顯示技術更弱，所以畫面對比度表現、通透感嚴重不足。即其對比度性能和工程集成的光路設計是主要缺點。

    Micro LED技術應用于透明顯示的優勢非常大：透度、亮度不成問題；分辨率更可以做到P0.4、P0.2等超微間距，超高PPI分辨率；產品尺寸覆蓋幾英寸到數百平米超大屏……簡直就是透明顯示完美答案。但是，目前Micro LED顯示大規模集成的工藝成熟度有限，產品成本較高。即，成熟度不足和成本高是Micro LED透明顯示現階段的主要缺點。

    與以上產品對比，沃格和追覓的玻璃基RGB Mini LED+液晶的透明顯示方案，克服了液晶透明顯示傳統側邊照明的亮度和尺寸瓶頸；擁有液晶顯示自身的高成熟度和成本優勢。其在滿足關機透明，開機顯示；顯示時保留半透效果的應用中，市場探索價值很值得期待。

    不過，液晶透明顯示或者投影透明顯示，這種照明光源透明技術，與OLED、Micro LED等自發光透明顯示比較，其在顯示畫面時，透明部分的通透性受限更嚴重。沃格新技術，可通過更多的分區背光高效調節，改善這一點。但是并不能徹底解決只要開機顯示，背光照明就會對透明區域干擾的問題。這將局限這類產品的應用場景——但，考慮到液晶技術的成熟度和成本優勢，其依然值得行業期待。

    玻璃基板或乘勢崛起，沃格掌握先機

    在玻璃背光基板LCD透明顯示之前，沃格玻璃基板技術主要市場已經有多個部分：

    第一是LED直顯大屏上，玻璃基板代替?zhèn)鹘y(tǒng)PCB板。其核心優勢是與PCB比較，更適配Micro LED巨量轉移工藝，同時在超精密布線產品上，具有潛在成本優勢。

    第二是在電競顯示器等液晶背光領域，玻璃基板體現出“形態和性能”雙優勢。理論上，其厚度較傳統方案可降低4成。同時，玻璃基板支持最小線寬3–6μm，遠優于PCB（≥100μm），適合實現高分區控光（如2304分區），顯著減少光暈，提升HDR畫質——在大尺寸液晶背光板上，這種高密度也許技術價值有限，但是對于27英寸等中小尺寸產品，更薄、更輕的形態優勢、更密集的分區布線能力的HDR分區優勢等是極大的競爭力。

    第三，是在芯片封裝領域的發展。其全玻璃堆疊結構（GCP）方案，已與北極雄芯等戰略合作伙伴合作，進行產品方案確定和聯合開發。1.6T光模塊玻璃基載板已完成小批量送樣。

    隨著沃格與追覓聯合發布的玻璃基背光液晶透明顯示產品問世，玻璃基板又打開了一條“特殊路徑”，或?qū)⑼苿硬ＡЩ�板產業更進一步發展。

    特別是考慮到2026年以來，全球PCB市場供給緊張。其在AI需求爆發，高等級PCB需求快速增長背景下，疊加銅等關鍵金屬價格持續上漲，已經讓多家日系龍頭供應商做出漲價3成的決策。傳統PCB市場的成本與價格變化，將進一步放大沃格玻璃基體系的市場競爭力。

    據悉，沃格光電TGV技術可實現最小孔徑5μm、最大深寬比100：1，可加工玻璃厚度范圍0.05-1.1mm，且掌握“薄化、鍍膜、TGV、精密鍍銅、多層線路制作”全制程工藝。成都沃格8.6代線預計2026年量產，達產后月產能預計可達2.4萬片，進一步滿足大批量客戶規模應用需求。

    可以預見，隨著玻璃基板應用潛能的進一步開拓，如透明顯示需求的不斷釋放和技術的持續迭代，沃格光電憑借其在玻璃基板領域的先發布局與產能優勢，有望在未來的高端集成線路基板市場占據先機。全新體制和技術框架下的液晶透明顯示大屏，也將推動透明顯示從概念場景走向更廣闊的大眾市場，為智能顯示終端創新應用注入核心技術的源頭活水。
