微間距LED顯示屏各類封裝技術 究竟誰將成為主流趨勢

來源:晶大 更新日期:2024-06-01 作者:佚名

    隨著LED顯示技術的飛速發展,微間距LED顯示屏因其出色的顯示效果和廣泛的應用場景,正逐漸成為市場的新寵。目前,Mini LED封裝已經形成了包括COB(Chip on Board)技術和IMD(Integrated Mounted Devices)集合封裝、MIP(Micro LED in Package)三種方案。這三種技術各有特點,競爭激烈,誰又將引領未來LED封裝技術的主流趨勢,今天為您一一解惑。

    01

    COB(Chip on Board)封裝技術

    COB封裝技術是一種多燈珠集成化無支架封裝技術,直接將發光芯片封裝在PCB板上。這種技術省去了繁瑣的表貼工藝,無需支架的焊接腳,整體性和防護性都較好。此外,COB封裝技術還具有封裝效率高、成本低、散熱性好等優點,使其在微間距LED顯示屏領域具有廣泛的應用前景。

    高分辨率和細膩畫質:采用COB封裝技術的Mini LED顯示屏能夠?qū)崿F(xiàn)更小的像素間距和更高的像素密度,從而呈現出高分辨率和細膩的畫質。

    無縫拼接和一體化顯示:具備無縫拼接的能力,能夠?qū)崿F(xiàn)多個顯示屏的拼接,呈現出平滑、連續的顯示效果。

    超高亮度和廣闊視角:擁有卓越的亮度輸出和廣闊的視角性能,確保在各種環境下都能清晰可見,且觀眾從不同角度觀看時都能獲得一致的色彩和圖像效果。

    高抗震性和可靠性:不使用支架,而是將芯片直接焊接到基板上,減少了焊點數,因此失效率會降低。

    02

    IMD(Integrated Mounted Devices)封裝技術

    IMD封裝技術是一種矩陣式集成封裝方案,通過將多個LED芯片集成在一個封裝單元中,實現高密度的封裝。這種技術可以在一定程度上降低生產成本,提高封裝效率。同時,IMD封裝技術還具有較好的顏色一致性和可靠性,適用于一些高端應用場景。

    高顏色一致性:與傳統SMD相比,IMD具有更好的防碰撞性能和更高的貼片效率,以及高顏色一致性.

    適用于特定點間距:能在點間距上覆蓋到P0.4~P0.9,適用于特定場景。

    03

    MIP(Micro LED in Package)封裝技術

    MIP封裝技術是一種基于Micro LED的新型封裝技術,通過將Micro LED芯片進行芯片級封裝,實現更高的集成度和更小的像素間距。這種技術具有顯示效果好、高適配性和低成本等優點,在微間距LED顯示屏領域具有巨大的潛力。

    其優勢在于其能夠完美繼承“表貼”工藝,降低生產成本。同時,MIP封裝技術還具有較好的可靠性和穩定性,能夠滿足高端應用場景的需求。然而,MIP封裝技術也面臨一些挑戰,如巨量轉移技術的難度、測試環節的復雜性等問題。

    可制造性高:能夠復用SMD生產設備,少需重資產投資。

    使用場景廣泛:主要用于大尺寸顯示,如控制室、大會議室、展覽展示等室內場景,同時由于其芯片尺寸小,也適用于小尺寸顯示,如穿戴設備、Micro LED電視、車載顯示等場景。

    顯示性能優越:顯示性能與COB相當,大視角一致性優于COB。

    降低測試難度和成本:采用扇出型封裝,能夠降低測試的難度和下游的貼裝難度,同時降低返修成本。

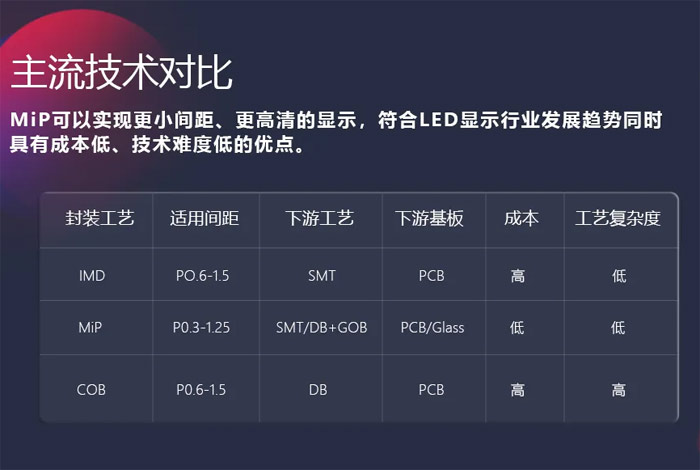

△三種封裝技術對比圖

    04

    各類封裝技術的發展趨勢

    經過多年COB技術的發展,COB產業已經建立起成熟可靠的共給體系,且市場規模不斷擴大,最早一批的COB大屏已經應用超過5年之久,效果和可靠性表現得到了廣泛證實和檢驗,COB作為一種高端技術方案,已經深入人心,成為了高端市場選擇的標桿。

    MIP的更大意義是在小間距和微間距上取代IMD和SMD,而不是與COB競爭,未來可能會形成COB和MIP高低搭配的形勢,通過目前市場形勢來看,繼續做好COB,接納MIP是目前市場的一種選擇,在很長時間內,COB和MIP合作會大于競爭,都必須堅持和持續投入提升,未來最終什么技術會統治微間距顯示,還需要時間去檢驗。
