上海臻圖信息3DGIS+BIM技術助力智慧城市地下綜合管廊建設

    曾經，在街道上可以看到許許多多的蜘蛛網式的架空線，還有各種公共地下管線。由于城市建設發展的需求，各種城市管線不斷擴展增多，給城市的持續發展帶來了諸多困擾和不便。

    隨著我國智慧城市建設的發展，地下綜合管廊作為城市的生命線工程，將電力管道、通信管道、燃?xì)夤艿�、給排水管道等各種市政管線集于一體，建立了統一規劃、設計、施工和維護的監測系統，不僅解決了城市空間資源問題，還極大方便了電力、通信等市政設施的維護和檢修，提高了城市綜合承載力。

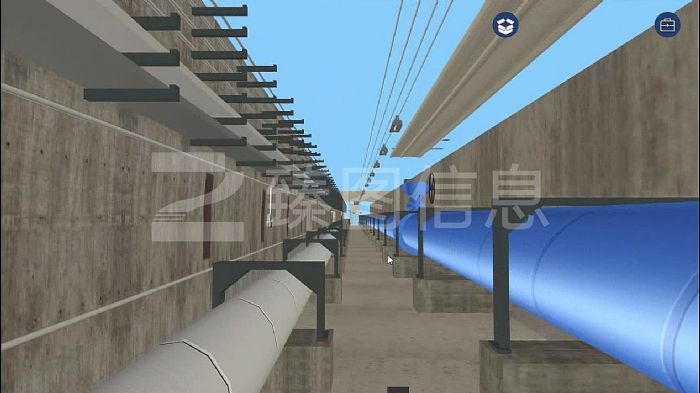

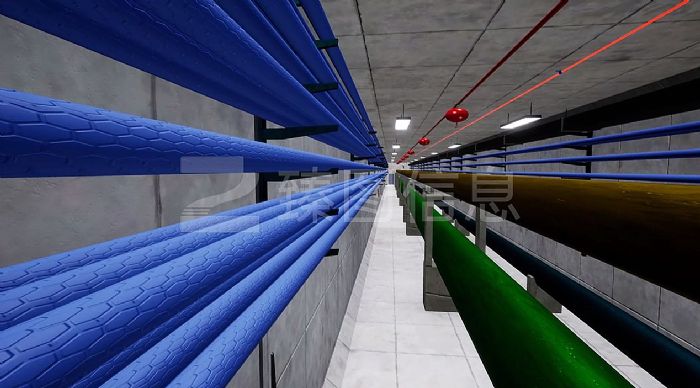

    為保障地下管廊安全運行管理，踐行綠色城市發展新理念，上海臻圖信息ZTMap利用GIS（地理信息系統）+BIM（建筑信息模型）等技術搭建地下管廊智慧管理平臺。平臺利用三維可視化和虛擬仿真技術進行渲染模型，高仿真模擬地下綜合管廊內部場景，以3D場景為主，2D數據面板為輔，圍繞數據、感知、傳輸、應用等多方面的技術研究和應用，數字化展現城市地下隧道空間管線的鋪設基本情況，實現地下綜合管廊的智能化運維和智慧化管控。

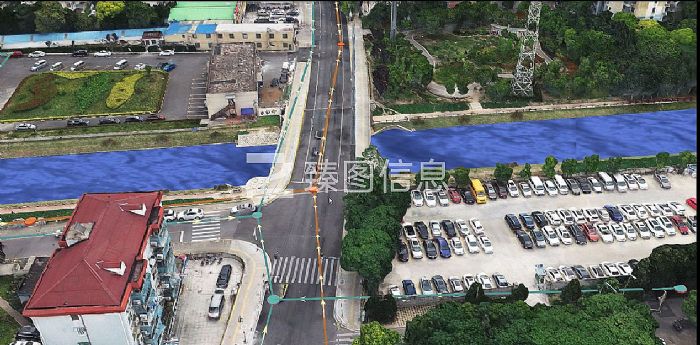

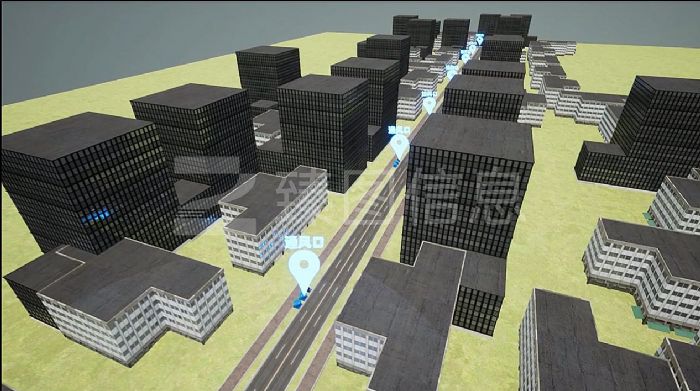

    管廊地理信息

    地下綜合管廊管理平臺是基于GIS技術和BIM技術模型，并提供空間分析、定位、信息發布等功能。通過GIS地圖明確標注出每條管廊內照明、安防、廣播、通風、配電等設備系統的對應位置，當系統發出預警告警時，GIS地圖會同步報警并定位報警位置，便于管理人員能夠及時到達現場察看。

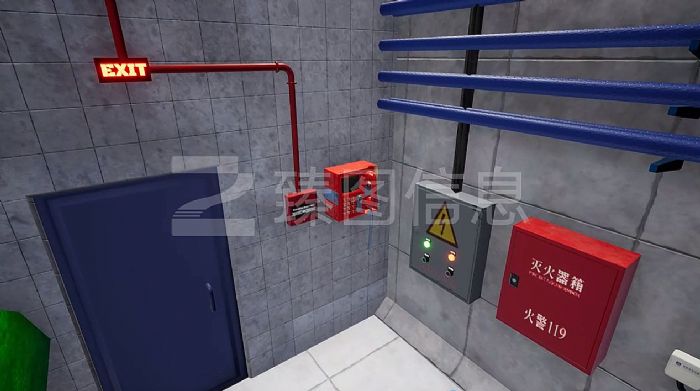

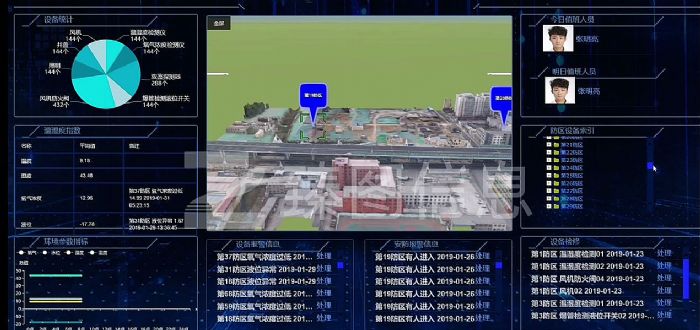

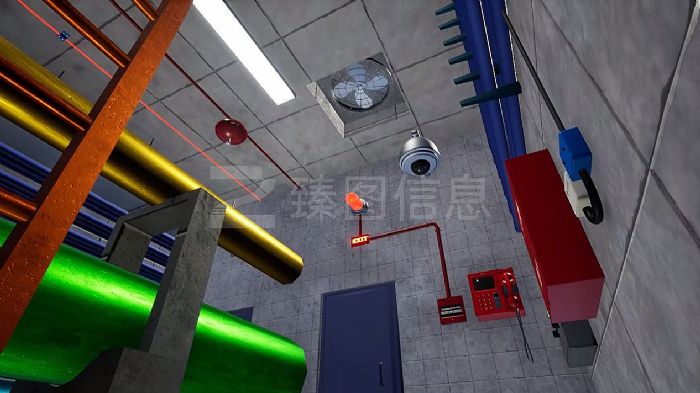

    設備監測

    通過ZTMap地下綜合管廊管理Web平臺，將管廊內攝像頭、風機、照明燈、光感器、氧濃度、液位檢測、濕溫傳感器等設備，按設備種類分區管理，并標注設備編號和設備位置，對在線、離線、告警、待檢修狀態等情況進行數據統計，如發現不良運行狀態，即刻派檢修人員進入管廊實地監測，可及時找到對接廠家進行售后處理。

    預警信息

    地下綜合管廊可視化智慧管理平臺，對管廊內部環境及設備設定一定閾值。當有異常情況時立即做出緊急告警，通過智慧管理平臺推送報警信息，做到快速應急響應處理，引導管理人員進行科學、有序地跟蹤閉環決策處理，確保能降低災害帶來的損失。

    工單信息

    ZTMap智慧管理平臺將故障處理、隱患處理、巡檢工單、管廊監控、管線入廊等工單進行分別統計，數據可視化展示歷史工單統計情況，便于管廊運維人員后期查詢，協助企業做到監管的作用，能夠快速幫助運維管理人員提升工作效率，具體問題具體分析，將所有的問題進行規范化、統一化和清晰化。

    智能巡檢

    基于地下管廊綜合平臺建立科學的運維管理體系，根據不同崗位人員和技術要求制定不同巡檢策略，并通過無線通信將巡檢信息及報警上傳到管理中心，確保告警上傳的及時性。系統利用多種數據的分析方法，自動解析巡檢情況，最大程度在降低了傳統巡檢的復雜程度，提高了巡檢效率，做到的規范化、模塊化、流程化的精細管理。

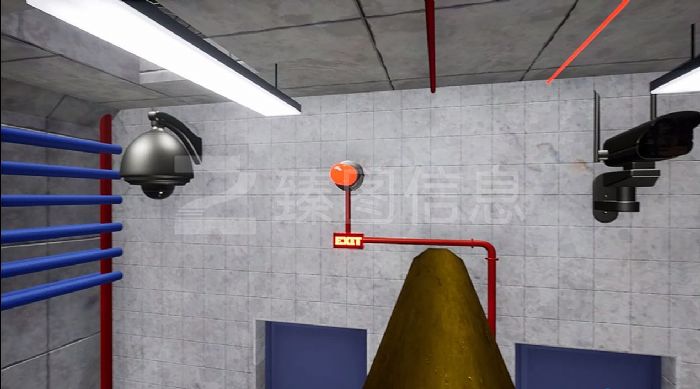

    運行監控

    ZTMap智慧管理平臺的監控系統是地下綜合管廊后期運維的核心，監控系統主要監控的對象包括：消防報警系統、通風系統、照明系統等。結合GIS地理信息定位子系統，迅速定位具體位置，通過場景交互來調取相應的監控視頻，滿足管理人員對管廊內部場景進行實時動態感知、歷史數據追溯，應急處理預案等監測需求。

    指揮調度

    地下綜合管廊管理平臺利用監測設備，對管廊內部整體環境、設施設備等進行24小時實時監測，并支持遠程調控參數，根據實時傳來的監測數據對比，發生異常情況，監控運維平臺能夠通知管理人員及時應急響應和安全撤離。

    總結

    臻圖信息基于GIS+BIM技術搭建全方位立體綜合管廊精細化渲染模型，系統集成地理信息、設備監測、預警信息、工單信息、智能巡檢、運行監控、指揮調度等運營管理，支持各系統之間無縫對接，實現信息共享、工作協同。方便管廊運維管理人員可視化管理，實時查看系統采集到的監測數據和監控畫面，并運用智能巡檢功能，確保在有限空間內保障城市的安全運營。

    ZTMap為智慧城市打造智慧控制、節能減耗、智能運維為一體的綜合管廊三維可視化管理系統，從而提高城市綠色化、精細化、智能化管理水平，實現對管廊的集中統一管理。
