讓專業工程師汗顏！家庭影院布線全揭秘

2、先擺音箱再布線

　　對于不能“預埋”線材的家庭來說，要做的第一步先擺好音箱，第二步才布線，這樣就可以確定線路的走向應該如何，線路開口應該在什么位置。音箱的擺法有許多種，到底哪一種擺法對于布線來說是最容易呢？一般來說，“三一七比例法”是布線的首選�！叭�一七比例法”是指將房間長度均分為三等分，音箱擺在三分之一長度處，二音箱之間的間隔為房間三分之二長度的0.7倍。第二種選擇的擺法是“三三一比例法”，將房間長度均分為三等分，寬度也均分為三等分，音箱擺在長度與寬度的第一等分交點上。音箱可以有略微的向內投射角度，甚至不需要向內投射亦可，聆聽位置不可貼靠后墻。這種擺法與“三一七比例法”所需要的效果差不出，都可得到平衡的聲音與寬深的音場，不同的是二音箱之間的間隔較窄。以上兩種音箱擺都適合用于面積較大而比例比均勻（如1:1.25:1.6或1:1.6:2.5）的視聽空間。

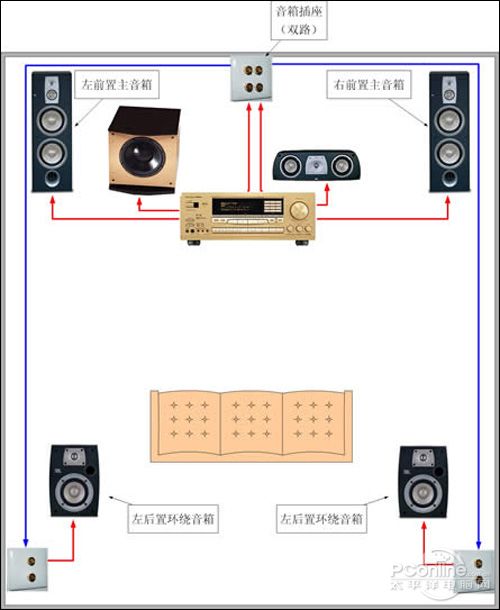

主音箱布線示意圖

　　至于你的視聽空間比例三尖八角或過于細長，而你的音箱的聲音高音尖銳、中音瘦、低音又不夠的話，那么就可以嘗試“軸線內側法”。具體擺法首先將音箱擺在房間的三分之一至二分之一長度之間，然后分別將音箱盡量靠側墻，如果房間太寬的話則不一定要緊靠側墻。音箱的向內角度要大于45度以上，聆聽位置要在兩個音箱的投射角交叉線交點之后約0.5-1公尺之間。

　　遇上正方形的房間，可以將正方形空間視為菱形，音箱擺在菱形二邊靠墻處。音箱后面的菱形尖角與聆聽位置后面的菱形尖角要做圓弧或圓柱聲波擴散處理，二音箱不宜靠側墻太近。這種稱為“菱形擺法“，可以不必加入大量家具也可以很好地消除駐波�！罢�三角形法”是聽到最多、最直接、最清楚細節的擺法，具體擺法是首先音箱要離開后墻（至少要有1公尺以上）與側墻（至少要有0.5公尺以上）。然后將二個音箱與聆聽位置畫成一個正三角形。最后就是二音箱的向內投射角度也要45度或更多，而這個正三角形可大可小。

　　如果你覺得你的音響系統中、低頻的量感不夠，可以試一下“長邊后墻擺法”。擺法是把長邊為音箱后墻（通常的做法是把短邊作音箱后墻），音箱要離開后墻起碼要1米以上，而音箱與側墻的距離起碼要半米以上。兩個音箱之間的距離與聆聽者的位置畫等成一個正三角形，兩個音箱的向內拗投射角度也要起碼45度以上。聆聽位置不可貼墻，至少要留一米的距離。這樣的擺法中、低頻的量感自然就會增強。

三、布線過程支招

　　在幾種線材中，電源線在布線前是一個關鍵因素，而音箱線則是布線的重點，視頻線走向要根據視頻設備的安裝方式來決定。而音頻線在布線時基本無需考慮，因?yàn)橐粼丛O(shè)備與功放經常放在一起，這些線都很短，后期配置即可。

1、電源線優先考慮

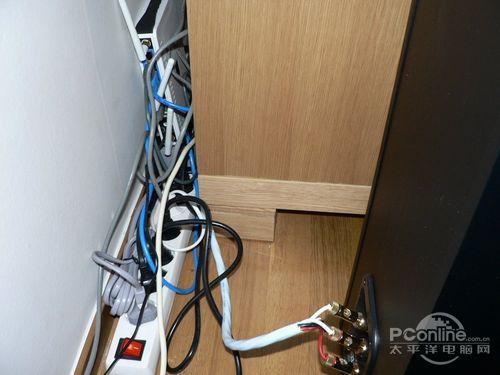

布線要有先后順序

　　由于投影機和電視機都是需要220V供電的，故此裝修時需要弱電和強電同時布置，線路必須具備一定的承載能力。強電一般指器材的電源線了，家庭影院器材對電源的要求較高，最好直接從進戶線單獨牽幾條電線。視聽室電源箱里的布線應該是進線與出線分開走，并按走向及電流大小分開、矩形固定，分別用線卡卡好。而弱電主要包括電話線、網線、有線電視線、音頻線、視頻線、音響線等等。弱電的過管排法幾乎和強電是一樣的，也要穿PVC管的。以線的截面不超過 PVC管截面的40%為好。再?gòu)?qiáng)調一點，千萬不可穿的太多，而且強電和弱電絕對不能穿在同一根管子里。而且要盡量分開，強電和弱電之間的距離最少是20厘米以上，否則就會有干擾。另外，各種線材的質量要力求過硬，以滿足20年正常使用為底線。

　　請盡可能將所有的電源插頭直接插入到墻上的插座中，最好不能用超市或地?cái)偵腺u的“拖線板”，它們只會起到劣化音質的作用。如果插座數量不夠，可以考慮專用的電源濾波器，它們能夠?yàn)V除市電中的雜質和噪聲，這有可能改善畫面的清晰度和令音質更為純凈。不過，不建議在大功率輸出的功放上使用。

　　電源線的線材材質、線徑、編織方法、長度、如何安裝、從哪里安裝很有學問，對不同的設備有不同的效果。還有，對電源插座、開關、接插件都有不同的要求。尤其對地線，對音響的效果影響很大，特別是使用電源濾波設備的如隔離電源、濾波電源時，地線的要求較高。還要特別強調的是，內外電源都很重要，哪一個環節都要重視，比如保險絲及其觸點插頭是否接觸良好等。在實踐中，就經常看到有人非名牌名貴的音響設備不買，非貴價的線材不買，但電源和環境跟不上，名貴設備出來的聲音不好聽，音響也就只能擺設。

5.1音響布線
