DVB-C數字機頂盒的設計方案與實現方法

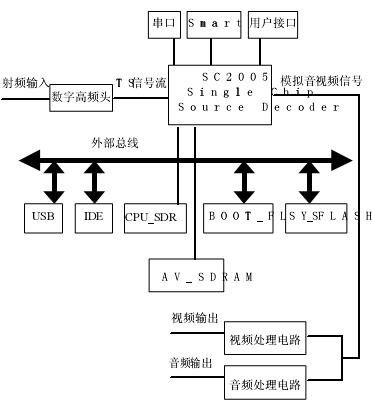

圖1SC2005機頂盒系統總框圖

     1、數字高頻頭：接收CATV電纜上的射頻信號，由高頻頭電路將射頻信號下變頻為中頻信號，并將中頻信號送到內部得解調制芯片，由解解調制芯片完成QAM解調制及FEC前向糾錯芯片，而后以并行或串行方式送出TS(傳送流信號)。

    2、SC2005：LSIlogic公司的傳送流處理芯片。

    3、CPU_SDRAM：提供SC2005內嵌CPU運行時所需要的存儲空間。

    4、AV_SDRAM：提供SC2005內部MPEG解碼器對PES流進行處理時所需的存儲空間。

    5、BOOT_FLASH:存放系統BOOT程序、引導系統正常啟動。

    6、SYS_FLASH:存放系統工作軟件，實現系統功能。

    7、串口：串口模塊電路對SC2005的串行I/O口進行電平轉換，提供標準的RS232串行接口，提供RS232調測接口。

    8、SMARTCARD:實現授權、加密、收費等功能。

    9、用戶接口：提供給用戶簡單得輸出、輸入接口，如系統工作狀態顯示接口、按鍵接口、遙控接口等。

    10、USB：提供給用戶一個USB1.1兼容的接口，最高數據率12Mb/s；可以用于支持U盤，保存節目或者播放U盤上的節目。

    11、IDE：提供給用戶一個標準的IDE接口。掛接硬盤后可以用來實現保存節目或者播放硬盤上的節目。
