破繭欲出的平板顯示技術 SED技術解析

    前面我們已經提到，SED通過碳納米間隙中的隧道效應產生電流，然后利用陽極和陰極之間的電場改變電子的運動軌跡。我們知道，閃存也是利用隧道效應進行數據存取的，由于其充放電過程會導致浮置柵極介質的氧化降解，因此NAND型閃存的讀寫壽命為100萬次左右，而NOR型閃存因為通過熱電子注入方式寫入數據，壽命更短，只有10萬次。SED中的亞微米間隙在放電瞬間是否會產生電火花，從而導致介質氧化降解，從而縮短SED面板的壽命呢？這是最讓人放心不下的地方。

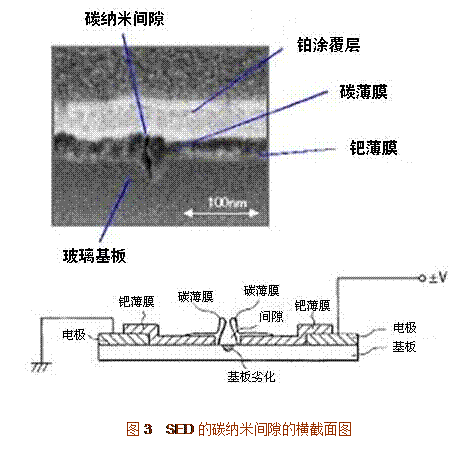

    為了延長電子源壽命，佳能的工程師們在SED在介質材料的選擇上可謂挖空心思，甚至將白金（鉑，Pt）都給用上了。讓我們看看圖3，這是SED面板單一像素的剖面圖。SED像素中的電極材料是鉑，而碳納米間隙兩端的材料則是鈀。鉑在1800℃的高溫下也不會氧化，鋼鐵廠、玻璃廠常用它作為熱電偶套管或輔助加熱電極。碳納米間隙是利用氧化鈀（PdO）分解得到的。作為一種性能非常穩定的導電材料，氧化鈀常被用作厚膜電阻中的導電相，溫度超過820℃時，氧化鈀分解為金屬鈀。碳納米間隙正是利用了氧化鈀的這種特性，以電脈沖形成的熱量加工出來的。加工過程中氧化鈀被分解為金屬鈀，冷卻后因收縮而產生裂隙，形成放電間隙。

    特殊的制作工藝，加上性能穩定的材料，保證了常溫下SED面板的工作穩定性（間隙壽命大約為60,000小時）。
