全新技術的DisplayPort

    DisplayPort的技術是全部砍掉重練，雖然和HDMI一樣是純數位端子，但底層訊號改用PCI-Express，而不是Silicon Image獨占的TMDS技術。用PCI-Express有諸多好處，PCI-E是以組合Lane通道的方式來增加傳輸頻寬，所以DisplayPort的接頭都長一樣，但里面可以跑不同的Lane數來支援到不同的最高解析度，最多可合并4條Lane，支援到2560x1600，但接頭只比HDMI Type A（最高1920x1200）稍大一點點。

    另外，DisplayPort很容易就能內建到顯示晶片上，并讓顯示晶片能直接驅動面板，不必再透過Scaler晶片，這幾年大家應該都快被Scaler搞死了，什么1:1、Overscan、Underscan都是這些Scaler晶片和訊源打架，DisplayPort可能還是會有這些問題，但至少能直接從訊源端軟體控制，而更新電腦或播放機的驅動程式或韌體，比更新螢?zāi)豁g體簡單多了。

    最后，既然是PCI-Express通用匯流排訊號，那基本上DisplayPort想傳什么都可，只要透過顯示晶片pass出去就好，Webcam、音效、讀卡機、USB Hub通通可以附帶進去，一條線就接上多功能螢?zāi)坏乃�有花樣，甚至能輸出兩個以上的訊號，單一接頭變雙螢?zāi)�。�?dāng)然，這些在初代DisplayPort螢?zāi)簧线�看不到，或許未來會出現。

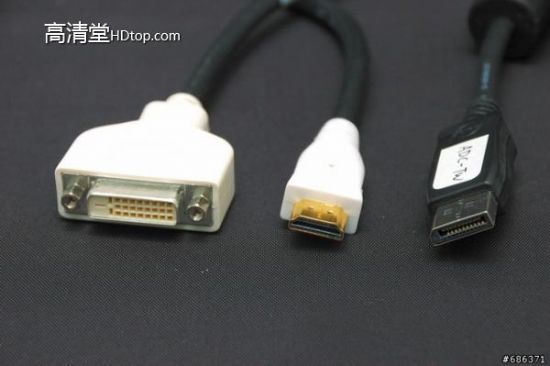

    由左到右，DVI、HDMI和DisplayPort

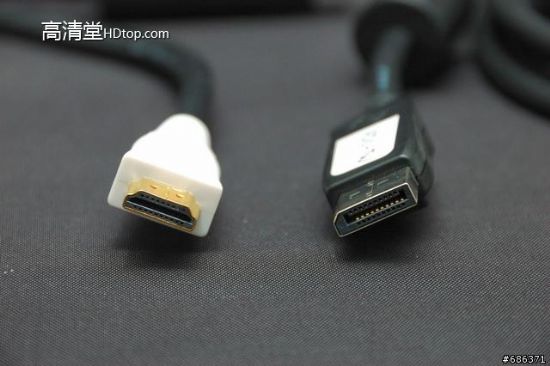

    特寫比較一下HDMI（左）與DisplayPort（右），兩個都是USB式的接頭，好插拔且不易松脫，兩個也都有很清楚的防呆方向，要霸王硬上弓是不可能的。DisplayPort的接頭稍大一點，但DisplayPort的針腳其實只比HDMI Type A多一根，可是支援的最高解析度卻是兩種等級，3008WFP送的DisplayPort線可輸出到2560x1600。

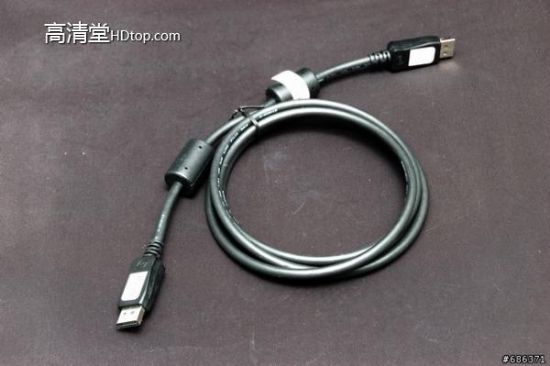

    只要買3008WFP，就送一條DisplayPort線，請小心保管這條線，我翻了一下，全世界好像只有eBay買的到，R拍、Y拍、號稱什么怪雞絲都有的日本Y拍也找不到。

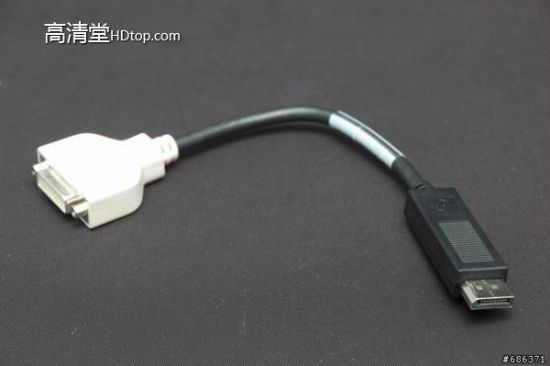

    這是青云特別借出的轉接線，雖然DisplayPort的訊號和HDMI完全不一樣，但DisplayPort線路規格允許送出DVI的訊號，所以圖中這種單向轉接頭還蠻好做的。但它有很多限制：1.它只能從DisplayPort轉DVI；2.轉過去之后只剩Single Link DVI（因?yàn)镈ual Link DVI針腳數大于DisplayPort）。要做成DVI轉DisplayPort，或是轉過去有Dual Link DVI，就得另外加晶片到轉接線里。

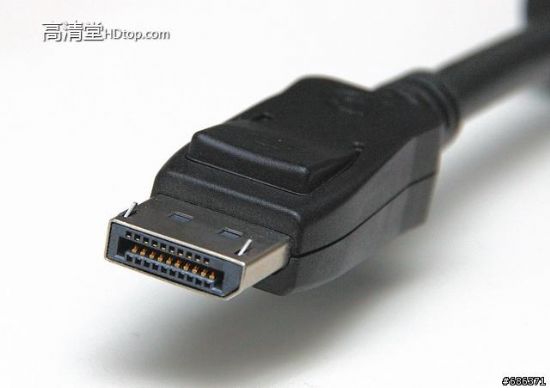

    仔細看DisplayPort的接頭，上面有兩個小小的扣具，可讓接頭「鎖」在插孔里，不會一拉就掉，要按接頭上的按鈕才能拔出來。

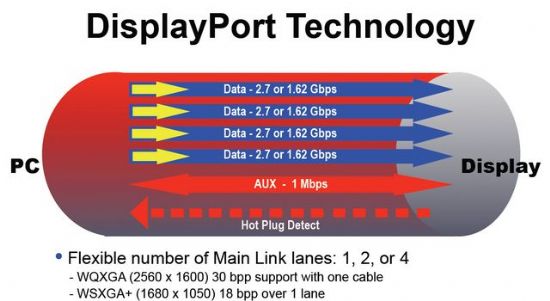

    DisplayPort內部是四組PCI-Express的Lane組成，如果螢?zāi)徊恍枰�高解析度（比如Notebook），就可以少做幾條線。
