虛擬仿真投影解決方案

   北京同方世創科技有限公司是以大屏幕顯示技術開發與應用為發展方向的高科技公司。

　 公司專業從事視頻技術開發，致力于將國際、國內一流的服務和先進技術導入社會，即時推出先進實用的視頻科技產品，為各種指揮監控中心、大型公共場所、視頻會議、多功能廳、電視臺、娛樂、電視監控等場所提供各種大屏幕顯示設備。

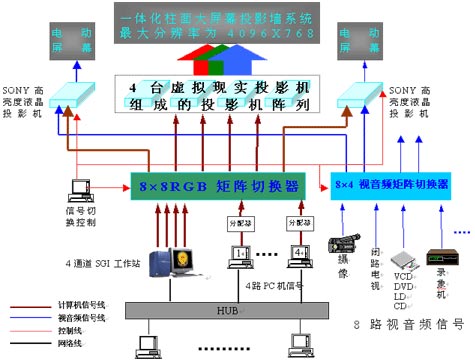

系統連接邏輯圖

    系統主要由高質量的4臺CompactView DLP虛擬現實投影機、兩臺SONY高亮度LCD投影機、8x8計算機矩陣切換器、8x4視音頻矩陣切換器、驅動分配器和控制系統等設備組成。

    SGI圖形工作站的圖象信號和作戰模擬系統的其它信息顯示計算機（態勢顯示、紅藍軍報告顯示等）的信號通過8x8計算機矩陣切換器，從8路計算機的圖象信號中任選出6路輸出，其中4路送到4臺CompactView DLP虛擬現實投影機，兩路分別送到兩臺SONY高亮度LCD投影機。通常情況下，送入虛擬現實投影機的信號為SGI圖形工作站的信號，實現三維仿真圖象的大屏幕拼接顯示，與此同時，還可以利用虛擬現實投影機和兩臺高亮度LCD投影機顯示更多的戰場態勢和指揮作戰信息。

    對于視頻信號（如指揮作業室的電視監控等），系統中通過8x4視頻矩陣切換器，從8路視頻信號中任選出2視頻信號直接接到兩臺高亮度的LCD液晶投影機，實現視頻信息的大屏幕投影顯示。

    對于網上的其它計算機信號，可以通過網上抓屏軟件輸入到投影機，實現網上投影顯示。

    整個系統的信號切換控制操作可通過一臺微機及控制軟件系統來完成。

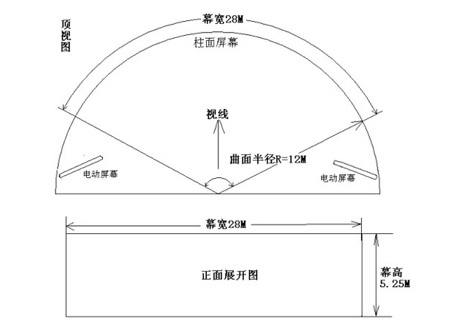

系統安裝示意圖
