Micro-LED的無縫拼接技術大揭秘，超越邊界的視覺盛宴

    在當今這個快速發展的顯示技術時代，顯示技術正在悄然無聲的承擔起視覺轉換的重要角色。能夠高清、完整、無邊界且無割裂感的顯示成為當仁不讓的主角。當下越來越多的顯示技術百花齊放，而Micro-LED 顯示技術以其卓越的性能和無限的應用潛力，成為備受矚目的新一代顯示技術的寵兒引領視覺革命。無縫拼接技術成為技術突破的關鍵點之一。本次關鍵技術解密的特邀嘉賓是辰顯光電創新管理部負責人夏繼業博士。讓我們通過這位90后的年輕技術專家來深入了解無縫拼接技術的奧秘。

    無縫真的是“無縫”嗎？

    說到無縫拼接，那么我們首先要知道為什么屏幕需要拼接。為什么我們不能直接生產大尺寸的顯示屏幕呢？“顯示屏幕的大小原則上是不受限制的，而現在市面上大多我們能看到的產品大小的局限其實在材料、生產技術和生產設備。所以為了實現大尺寸顯示屏幕就必須采用拼接的方式。無縫拼接，其實還是有物理縫隙存在的，只是這個縫隙非常小，比頭發絲的直徑還小。”夏繼業博這樣說道�！澳敲次覀冋f(shuō)的無縫拼接其實是視覺上的無縫。簡單的來說我們要做的就是讓兩個屏幕模組（以下簡稱模組）之間的縫隙變小。辰顯光電目前的技術能夠做到兩個模組之間的縫隙≤20微米。另外一方面就是讓模組之間的像素間距（Pitch）和顯示區域的像素間距保持一致，因?yàn)橄袼孛娣e的變化會導致亮度的反向變化，所以整屏像素間距的一致性也很重要，這樣才能在視覺上做到無縫�！�

    為了實現無縫拼接，以下2個技術點特別關鍵，其中之一就是側邊走線。通過在基板側邊制備高精度的走線，用側面引線的方式將基板正面和背面的線路連接，從而實現TFT玻璃基板正面與背面線路的電學連接。該技術能夠最大程度地減小邊框?qū)挾龋�使拼接時能達到趨近于無縫的效果。側邊走線技術還涉及對側邊進行封裝，以兼顧防磕碰和防水氧的要求，此外還需要優化模組邊緣的結構，最大限度地減少邊框?qū)挾�，�?shí)現更窄的邊框設計。該技術不僅要確保拼接區域的機械強度，還要保證電氣連接的可靠性。

    完成了結構和布線方面的優化，那么接下來我們通過模組本身材料的調整來進一步提升“無縫“的視覺效果-光線調制技術。通過制備光學調制層，對顯示區內的Micro-LED發光光線進行調節，確保拼接屏之間的一致性。這項技術能夠有效減少大視角下的亮度差異，解決單色畫面下的分屏問題以及彩色畫面下的顏色差異。夏繼業博士強調，“光線調制技術是我們實現多角度下均勻、高質量顯示的關鍵，使用戶在任何角度、任何畫面都能享受到最佳的視覺體驗�！�

    “無縫”技術的挑戰

    辰顯光電自成立以來堅持在在Micro-LED領域深耕并不斷突破，為實現大尺寸顯示屏幕的完美拼接在技術、材料、工藝路線、生產設備以及檢測方式都不斷精進。

    01    精確的拼接工藝

    采用高精度設備和標準化設計，確保每個LED顯示屏模塊在拼接時能夠精確對齊，實現微米級的拼接精度。

    02    定制化的封裝材料

    通過使用特殊膠水和抗老化處理的封裝材料，改善拼接區與顯示區的顏色差異，提高抗劃傷、撞擊等能力，確保長期使用后的可靠性。

    03    先進的圖像處理技術

    利用像素校正和色彩調整算法，對拼接后的屏幕進行校準，確保每個模塊的像素點對齊，減少色差和亮度差異。

    04    質量控制和檢測

    嚴格控制產品質量，并在拼接完成后進行全面檢測，包括縫隙大小、亮度、色彩等方面的檢測，確保無縫拼接效果達到最佳。

    夏繼業博士在為我們講解無縫拼接技術的挑戰時說到：“每一次的關鍵的突破在于技術，更重要的在于團隊。我們?cè)谕瓿蓚?cè)邊走線技術時每個模組的側邊上都有數百條極細的金屬線，其中如何對這些金屬線的導通情況進行監控是影響拼接屏產出的重要問題，為了解決這一問題，項目團隊與上游廠商合作開發了新型設備，期間遇到了很多困難，經歷了長達數月的反復檢討、測試、調整工作，最后終于踏過黑暗見曙光，在項目批量流片前導入使用，為流片的良率提高起到了至關重要的作用。”

    “無縫”還原世界本來的樣貌

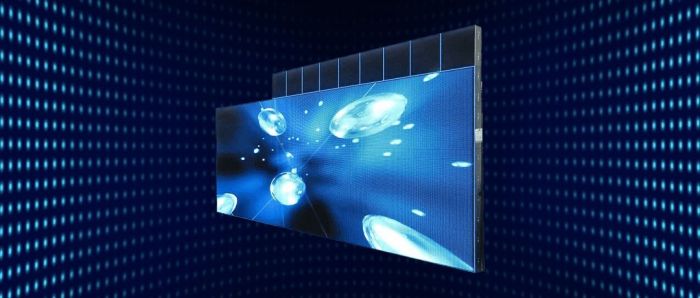

    無縫拼接技術提升了Micro-LED顯示屏視覺效果，解決了大尺寸顯示的割裂感，實現更為連續、完整的顯示效果，也重新定義了顯示的應用場景。模塊化設計可以大大降低維護成本和難度。當單個模塊的損壞時不會影響整體系統的運行，同時前維護的設計只需要快速更換單個模組即可完成修復。大尺寸的Micro-LED拼接大屏能夠滿足任何商業展示、會議演出、監控中心等領域的顯示需求。

    通過無縫拼接技術有效減少或消除Micro-LED顯示屏之間的物理拼縫，通過精確的校準，確保了Micro-LED顯示屏的亮度、色彩和對比度的一致性，呈現更加真實、生動的畫面，提升了觀看的舒適度和沉浸感。設想一下在不久的將來，在家也能享受IMAX影院帶來的視覺震撼。大白墻不再是大白墻而變成了大屏，你不用再費心的挑選軟裝或者裝飾畫，想換什么隨心情。

    展望未來

    無縫的挑戰仍在繼續，隨著科技發展以及辰顯人不斷探索創新的步伐，將為我們帶來更加豐富多彩的視覺體驗，無論是在商業展示、會議演出、監控中心，還是在高端家庭娛樂系統中，Micro-LED 的無縫拼接技術都將提供更廣闊的應用空間和更多的可能性。
