Extron NAV Pro AVoIP 成功擔綱 UNC Curtis 媒體中心 AV 系統“主角”

    我希望未來這里能夠成為每一位懷揣夢想與信仰的學子學習和逐夢的地方，也希望這里能夠?yàn)榻ㄔO(shè)北卡羅來納州更好的明天而添磚加瓦。

    Donald W. Curtis

    創始人，董事長兼 CEO

    Curtis 傳媒集團

    北卡羅萊納大學 (UNC) Hussman 新聞媒體學院 Curtis 媒體中心的成功建造得益于傳媒大亨 Don Curtis 家族慈善基金會捐助的 1000 萬美元。Don Curtis 是 UNC 的校友，畢業于 1963 年，也是州內最大私有傳媒集團 - Curtis 的創始人。中心于 2022 年夏天正式面向?qū)W生開放。在這座占地 1.3 萬平方英尺的三層建筑內，設有先進的廣電演播室(含控制間)、播客工作室及創客空間，外加兩間 HyFlex 主動學習教室(可分隔為 4 間)。通過融入創新與協作的多媒體環境，這里將為當代及未來的媒體人提供全方位的教學體驗。

愿景

    Curtis 中心配備可支持各類媒體活動的音視頻系統，這是 Gary Kayye 與 Gary Kirk 共同的設想。兩位曾于 2018 年在 UNC 歷史悠久的 Carroll Hall 58 號教室搭建了“完美級”網絡化 NAV® ProAVoIP 教室。該案例已成功被 rAVe [PUB] 官網收錄。本次 Curtis 媒體中心項目也以它為設計藍圖，部署可滿足全新 HyFlex 主動學習環境對承受力、可擴展性及用戶友好等核心特性需求的 AV 系統。Extron NAV Pro AVoIP 系統在整個 AV 系統部署中擔綱“主角”。

解決方案

    1   NAV 大大簡化了信號路由及 AV 系統維護

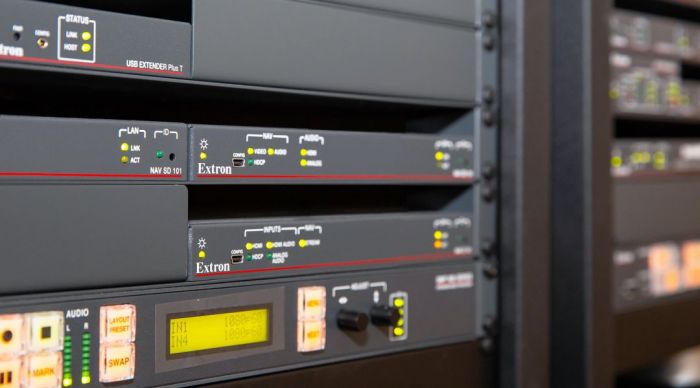

    Curtis 中心的每個學習空間均可被用于多媒體內容的創作及演示。AV 系統可通過專用的 1G AVoIP 網絡路由任一信號源至任一終端，包括 AES 67 音頻。NAV Pro 編解碼器負責 AV 信號內容在該網絡的輸入和輸出。當前系統部署有 57 對編解碼器，但未來可支持?jǐn)?shù)千個端點，擁有廣闊的擴展空間。

    NAVigator AVoIP 系統管理器可配置和控制 NAV Pro 各端點，并通過局域網建立連接。其基于瀏覽器的直觀用戶界面可讓維護人員輕松訪問所有功能。用戶只需點擊室內 TouchLink® Pro 觸摸屏的界面，即可按需在顯示器上演示指定信號內容。

    “ NAV Pro AVoIP 和 NAVigator 都是非常棒的產品。NAVigator 的遠程訪問功能， 讓我坐在自己辦公桌前就能完成對樓內所有 AV 端點的部署，大大優化了工作效率。如使用中的教室出現 AV 系統問題，我也可利用其它閑置的教室資源重新分配視音頻路由。這樣，既不影響教學，我也可及時進行故障排查�！�

    Gary Kirk

    廣電及新媒體工程師

    UNC, Hussman 學院

    2   可分離式教室及研討空間

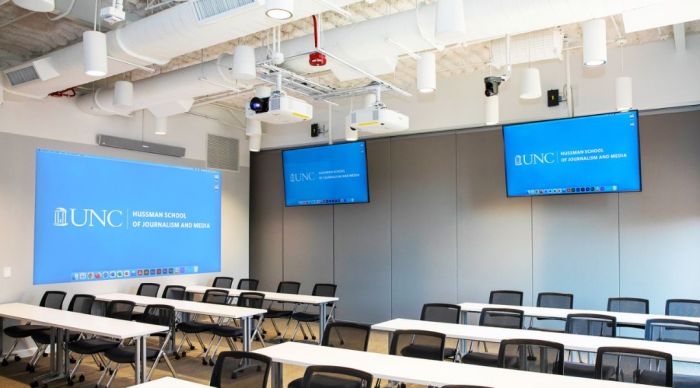

    虛擬麥克風、天花板揚聲器、攝像機和顯示器：光照充足的 50 人教室可通過移動式隔板被一分為二。各教室 9,000 多個虛擬麥克風可精準拾取空間內每個角落的聲音。Extron 懸垂式揚聲器、表面安裝揚聲器以及天花板揚聲器負責為室內提供音頻擴聲。視頻內容通過 PTZ 攝像機采集。隔開后，兩邊隔間各有兩臺激光投影機，分別朝向相鄰的兩面墻，另有 2 臺 75" 平板顯示器背對隔板，面朝室內。三樓研討空間的 AV 設施部署與上述教室相同，但未配備平板顯示器。

    課堂錄播及存檔：中心機柜的 SMP 352 流媒體處理器可同時直播、廣播及錄制樓內所有空間的演示內容，并與 Panopto® 平臺相集成。其采集的 AV 內容既可被直接存入內部固態硬盤，也可儲存至 U 盤，方便隨身攜帶。當 Panopto 錄制演示內容時，SMP 352 通過點亮室內 TLP Pro 觸摸屏的指示燈來提示錄制進行中。此功能深受用戶的青睞，因其讓大家對當前錄播狀態一目了然。

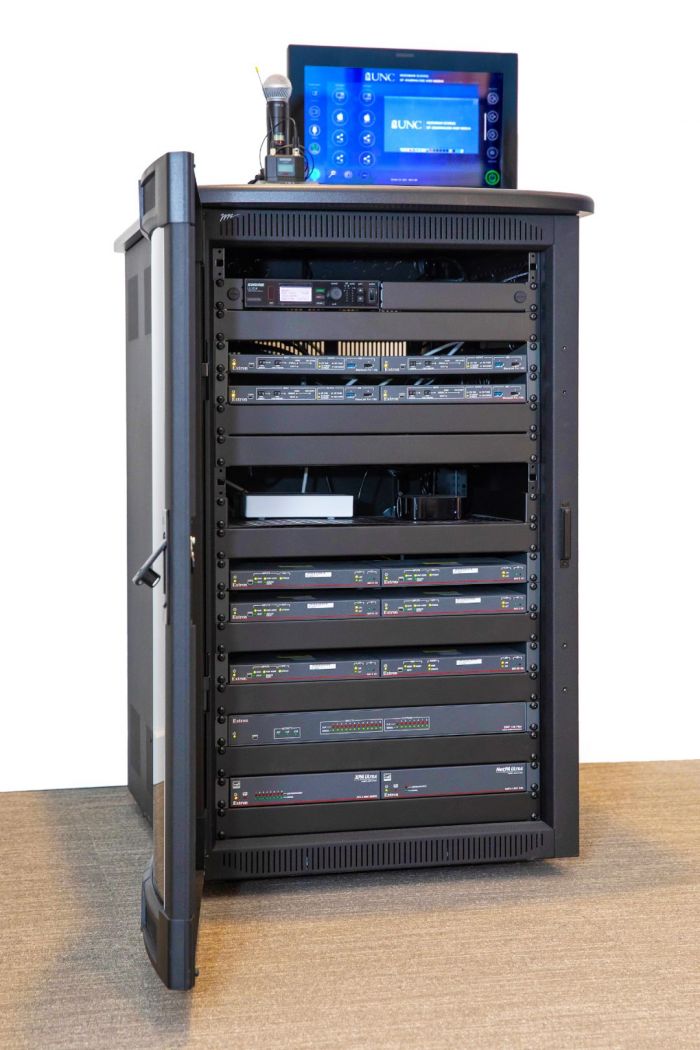

    移動式 AV 設備柜：教室標配的設備柜用于放置室內專用 AV 設備。其中，多臺 Extron ShareLink Pro 演示系統讓用戶可通過 HDMI 電纜或 Miracast™ Wi-Fi 共享來自 BYOD 的 AV 內容。DTP® 接收器與 DTP HDMI 墻面板發送器對接，可讓用戶通過墻面板連接 HDMI 信號源。音頻方面，Extron 音頻放大器為室內揚聲器提供驅動，DMP 128 Plus 音頻 DSP 處理器可對音頻信號源進行選擇、混音及優化，并將教室接入 Dante/AES 67 網絡。NAV Pro AV 編碼器和圖像解析度轉換解碼器用于將房間接入 AVoIP 網絡。

    HyFlex 自由：教室可支持傳統課堂加主動學習的混合教學模式。

    “Curtis 媒體中心的教室是真正意義上的 HyFlex 教室。教師們可通過監視器看到遠端的學生，仿佛他們?cè)谕卣沟恼n堂。由于能夠獲得雙向的互動體驗，教師也可以看到他們，使得無法親臨現場課堂的同學們亦能夠擁有更真實的課堂參與感�！�

    Gary Kayye

    廣告及公共關系助教

    UNC, Hussman 學院

    THE rAVe Agency 創始人

    3  播客工作室

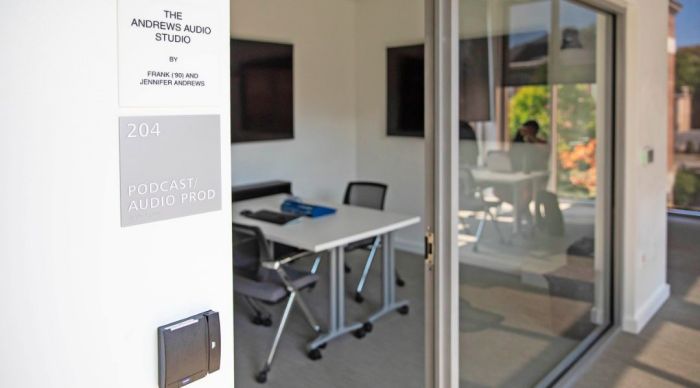

    播客是新媒體領域日漸發展壯大的一項關鍵技術。二樓集成尖端科技的播客工作室和音頻工作站能帶給同學們真實的播客和音頻制作體驗。該工作室配備有 3 支播客麥克風和 3 套監聽耳機，以支持團隊討論。室內參與播客制作的用戶可使用 ShareLink Pro 及 MediaPort 設備共享 BYOD 的 AV 內容。與上述教室相同，它也通過 DMP 128 Plus 和 NAV Pro AV 編/解碼器被接入 Dante 和 AVoIP 網絡。室內還配備 2 臺 PTZ 攝像機和 2 臺 75" 平板顯示器。

    4  廣電演播室(含控制間)

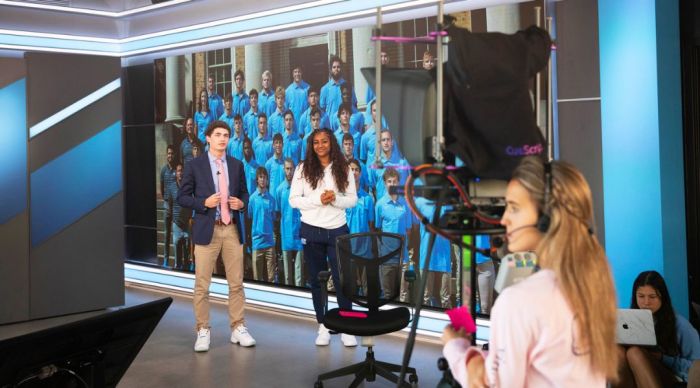

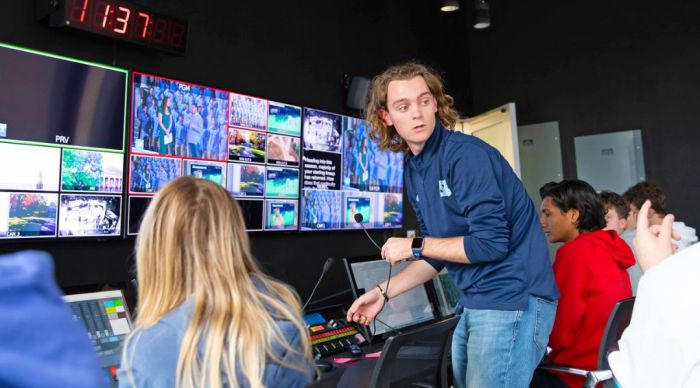

    一樓的 James F. Goodmon 演播室是一間專業級廣電演播室(含控制間)。這里將 16'x9' 的 LED 高清大屏幕作為背景墻，讓每個經過的路人都能停下腳步觀看屏幕上演示的校園新聞、文娛表演和體育賽事等內容。它也具備與教室相同的 SMP 352 直播、存檔和 Panopto 功能，還可用于課堂教學。同樣的，DMP 128 Plus 及 NAV Pro AV 編/解碼器可將其接入 Dante 和 AVoIP 網絡。

    5   AV 系統控制

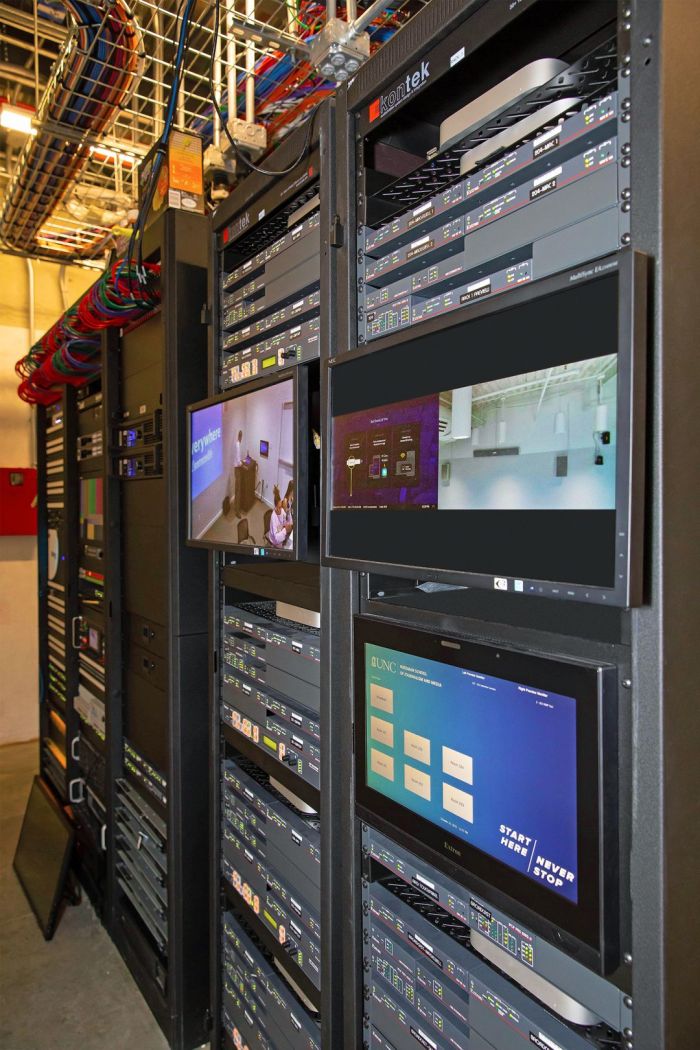

    地下室的中心機柜安裝有 8 臺 Extron IPCP Pro 控制處理器(中控)。其通過專用以太網 AV LAN 與所有場館的 AV 設備進行通信，在控制樓內所有 AV 設備的同時，也將其與校園網絡安全隔離。中控用于執行用戶通過 TLP Pro 觸摸屏發出的各項指令，使其可通過直觀的用戶界面輕松選擇 AV 信號，并管理其它 AV 系統功能。觸摸屏可提供對所選信號源的全動態視頻預覽及預監功能，并允許用戶直接在觸摸屏界面進行確認。

    “用戶對 Curtis 媒體中心的 AV 系統非常滿意。得益于這一“向?qū)А笔降挠|摸屏界面，用戶經過簡單培訓就可完全獨立掌控， 連求助電話也少了很多�！�

    Gary Kirk

    UNC

    6   Extron Scheduling 觸摸屏位于各房間入口

    Extron TLS TouchLink 房間預定觸摸屏位于所有教室入口。用戶可通過電腦、智能手機或平板電腦訪問相關界面，只需幾步操作即可完成房間預定。Extron 的 Room Agent 軟件可將房間預定觸摸屏與 UNC 的 25Live® 日程管理應用程序相集成。據悉，用戶非常喜歡這款觸摸屏，不僅是因?yàn)樗�的房間預定功能，更重要的是它能夠避免因人們無意間闖入課堂，而分散同學們的注意力。

成果反饋

點擊觀看學生自制節目片花

    Curtis 媒體中心于 2022 年 4 月初舉行了剪彩儀式，并宣布其學習空間、創客空間以及廣電演播室正式面向校內師生及員工開放。Don Curtis 的愿景是希望為未來的新聞工作者搭建頂尖的學習平臺，如今他的愿望實現了。樓內的 AV 系統設施充分發揮其作用，令各類專業教學開展得如火如荼。

    “Extron 產品在我校始終保持著良好的使用記錄。其硬件設備經久耐用，幾乎無需維護。安裝和支持服務更是無可挑剔。對我們來說，為 Curtis 媒體中心選用 Extron AV 系統是完全沒有后顧之憂的決定。”

    Gary Kirk

    UNC

    據 Gary Kirk 介紹，應用戶需求，他們已開始計劃未來對 AVoIP 網絡的擴展，以增加更多的端點，并接入更多的節目信號源和顯示器。除 NAV Pro AV 系統的靈活性之外，Kirk 也高度贊揚了 Extron 為增進校園網絡的穩定性，以保障 AV 信號傳輸而提供的有力協助。他提到：“這是校園內實現 3 層路由的兩大項目之一。到目前為止，我們的網絡運行非常穩定。Extron 直接與我們的網絡部門對接，使整個工作進程更為順暢�！�
