Extron AV 系統成功升級優化加州州立大學海峽群島分校電競環境

    網游《黑神話: 悟空》的震撼發布讓廣大網友和媒體再次聚焦電競，也為國內電競行業的發展注入了一劑強心針。

    Extron 作為秉持創新理念的專業視音頻優質廠商，近年來不斷深耕于電競領域，伴隨著電競不斷深入到全美眾多高校的課內/外活動中，我們推出了多款適用于電競系統的解決方案，也積累了許多成功的項目案例。今天要與您分享的是加州州立大學海峽群島分校 (CSUCI) 全新電競場館的系統部署。

    CSUCI 的海豚電競俱樂部自成立以來，長期在教室乃至走廊等臨時場地活動。在同學們的聯合倡議及校方的支持下，全新電競場館得以建立。場內匯聚先進的計算機、網絡及視音頻技術，力求在支持校際電競聯盟錦標賽這一終極目標的同時，幫助電競俱樂部更好地履行其章程，創建友好型電競社團，增進同學之間的友誼，不僅提升大家的計算機素養，也進一步拓展社交渠道。

    解決方案

    Extron 在明確我們的具體需求之后，提供了基于 CrossPoint® 切換器和 NAV Pro AVoIP 的兩套候選方案，并從技術、成本及靈活性方面為我們詳細分析了各自的優勢和局限性。專業的知識分享幫助我們快速將目標鎖定 NAV。

    Christopher Murphy MS, MBA, CTS-I CSUCI

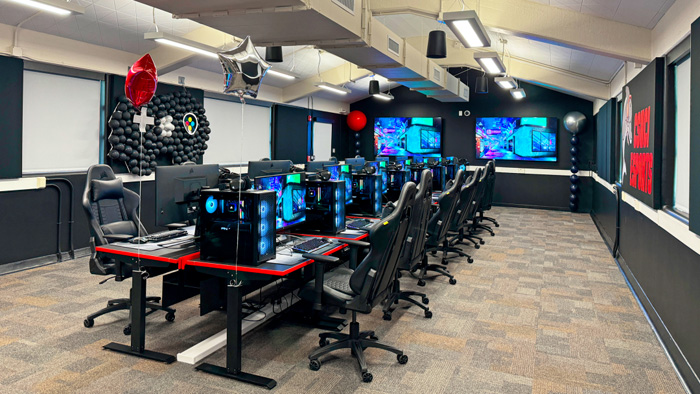

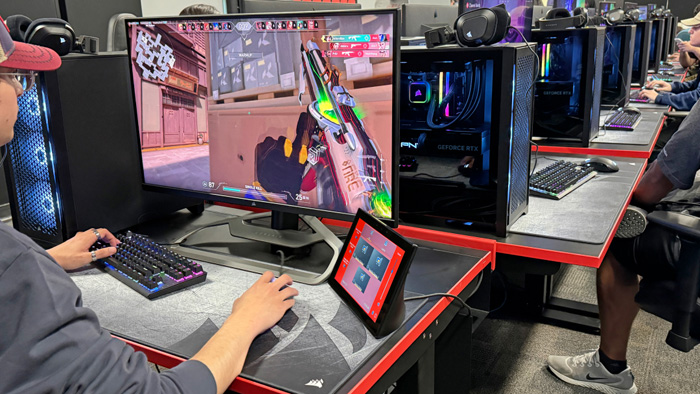

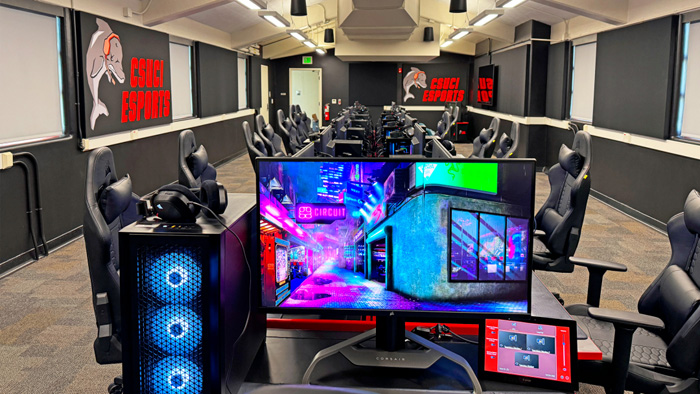

    場內 14 個玩家工作站平均分布在長桌兩側，1 個教練游戲工作站位于長桌的最前端。所有工作站配備已搭載游戲軟件的高性能游戲 PC、高刷新率的顯示器以及鍵盤、鼠標和耳麥。PC 上的游戲軟件可通過以太網互聯，以支持場內玩家之間的游戲?qū)�抗。同時，教練可在其工作站調取任一玩家工作站的視音頻內容。該內容可通過 NAV E 101 編碼器接入 AVoIP 網絡，被共享至場內任一觀賽顯示器，和天花板的懸垂式揚聲器。教練工作站額外部署的 1 臺 NAV 編碼器可實現筆記本電腦與 AVoIP 網絡的信號互聯。筆記本電腦作為第 16 個工作站也可用于常規課堂教學演示。

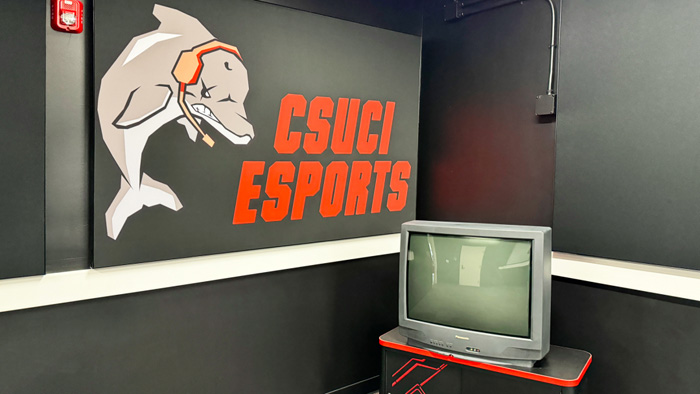

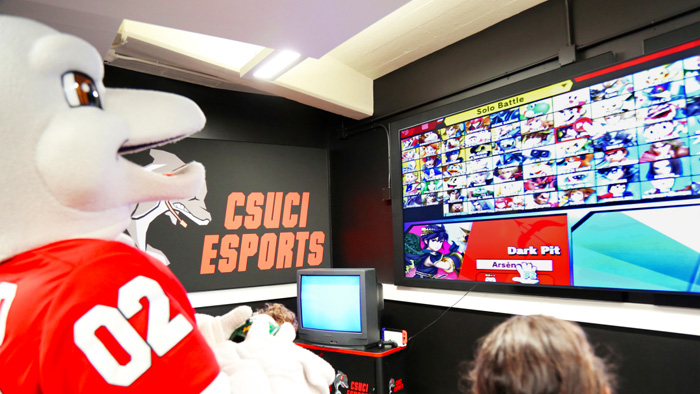

    場館為復古游戲愛好者提供專門的游戲角。他們通過這臺老式 CRT 電視機可體驗早期 (早于 HDMI) 采用復合式視頻和音頻信號的經典款游戲。電視機自帶的復合視頻和立體聲音頻插孔可滿足此類懷舊游戲的連接需求。

    場內配備有 3 臺商用 4K UHD 數字標牌顯示器。當場館用于常規教學時，墻面的 2 臺 75" 顯示器可演示課件內容，而當用于電競時，它們可作為觀賽顯示器。主觀賽區的觀眾可坐在 86" 顯示器前的沙發上觀戰。安裝在各顯示器后方的 NAV SD 101 圖像解析度轉換解碼器均連接 AVoIP 網絡，可為顯示器提供 HDMI 游戲信號和 RS-232 控制信號。

    01 音頻系統實現震撼音效全覆蓋

    電競場館怎能缺少震撼的環繞式音效? 玩家通過其耳麥可獲得游戲音效。觀眾則通過 6 只 SF 26PT 懸垂式天花板揚聲器沉浸式體驗高保真的音效。揚聲器由強大而節能高效的四通道 XPA U 1004 功放 (每通道 100W) 提供驅動。音頻在經由功放輸出前，需先經過 DMP 128 Plus 的音頻 DSP 處理。該處理器可通過 Dante/AES67 實現音頻系統與 AVoIP 網絡的互聯。它也可根據場內聲學需求對音頻進行定制化處理，并支持 AEC (回聲消除功能)。

    02 AV 系統一體化控制

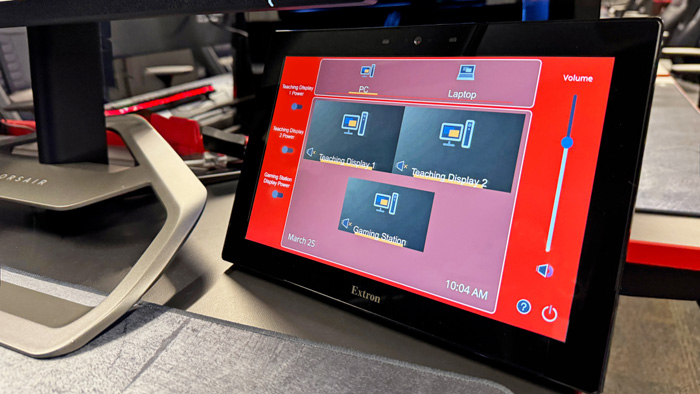

    IPCP Pro xi 控制處理器用于 AV 系統的一體化控制。NAVigator 系統管理器可對 NAV AVoIP 網內所有端點進行配置和管理。教練工作站的 10" TLP 桌面型觸摸屏被用作主控制端，集成商通過 Global Configurator® Plus 和 GUI Designer 軟件為其定制了直觀的操作界面，使用戶可輕松將任一玩家工作站的內容共享至任一顯示器。

    03 輕松預定場館

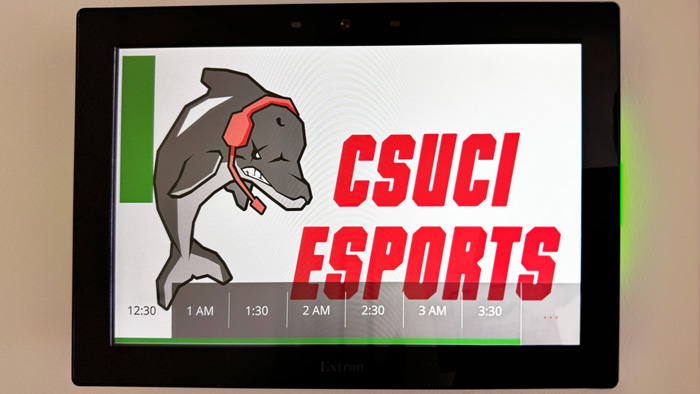

    考慮到該場館未來的使用頻率，CSUCI 將其集成至 CSU 的 25Live® Pro 房間預定系統，方便用戶按需預定。入口處的 10" TLS Room Scheduling 觸摸屏可顯示預定詳情，并通過綠/紅色背光燈讓用戶快速獲悉場館實時的使用情況。該觸摸屏通過 Room Agent™ 房間預定軟件與 25Live 日程管理系統對接，使得用戶可通過該觸摸屏、電腦、智能手機或平板電腦完成房間預定。

    04 NAV Pro AVoIP 輕松實現系統擴展

    作為一名 IT 經理，當我們?yōu)殡姼倛鲳^選用 NAV 時，首先會考慮它是否能兼容我們現有的網絡交換機。在系統設計完成并準備安裝時，Extron 完成了 NAV 與我們交換機的合規性認證。

    與我校其他教室的 AV 系統類似，電競 AV 系統也部署在我們校園的 VLAN 內。自電競場館投入使用以來，網絡運行始終保持正常，未影響 AV 信號傳輸及游戲體驗，整體性能非常穩定。

    Christopher Murphy MS, MBA, CTS-I CSUCI

    靈活可擴展的 NAV Pro AVoIP 網絡大大簡化了 AV 系統面向未來的擴展升級。用戶只需加裝所需數量的 NAV 編解碼器，即可實現系統端點的擴展。系統內的 SMP 111 和 SMP 352 流媒體處理器用于記錄和流傳輸，使得 CSUCI 的電競戰隊可通過 Twitch 等網絡游戲平臺參與校際聯賽。同時，Mediaport 300 圖像解析度轉換橋接器用于傳輸 AV 信號至教練工作站的 PC 端，進而被集成至 Zoom 等基于軟件和云端的 UC 平臺。MGP 641 xi 多窗口處理器可單屏演示多達 4 路信號源內容，且窗口可以各種方向布局在實時或靜態畫布上的任一位置，從而提升了觀眾的觀看體驗。未來，校方還考慮在面向庭院的外墻上安裝直顯式 LED 拼接墻，該拼接墻既可用于在夏夜播放露天電影，又可同步演示場內電競對決的畫面。

    成果反饋

    我們所有教室都配備了 Extron 視音頻設備。去年夏天，我們還與 Extron 聯合制定開發了全新標準化的教室系統。我們基于 Extron 的校園系統已運行近 20 年了。其產品的耐用性深得我校的青睞。

    Christopher Murphy MS, MBA, CTS-I CSUCI

    CSUCI 電競場館項目的成功是學校和整個電競團隊上下齊心協力的結果，也實現了雙贏。于學生而言，該項目是一次寶貴的學習經歷，可自己動手組裝俱樂部的游戲?qū)Ｓ?PC。于學校而言，這樣不僅節省了預算，還培養了同學們的動手能力，幫助其收獲專業技術知識。據悉，校方計劃進一步擴大全美高校和文圖拉縣當?shù)厣鐓^(qū)錦標賽的參與度及合作伙伴關系。與此同時，他們也鼓勵教師利用這一高科技場館開展常規教學。
