【至格技術系列】走進AR衍射光波導——光柵設計

    如今，AR眼鏡極具發展?jié)摿σ殉蔀闃I(yè)內共識，甚至有人認為AR眼鏡將會成為繼PC、智能手機后的下一代信息終端。然而目前AR眼鏡卻未能在消費端落地普及，一個很重要的原因就是產品不夠成熟，其核心部件顯示模塊仍存在技術瓶頸。

    從用戶需求角度來看，AR顯示模塊有三大關鍵點和發展趨勢：輕薄舒適、沉浸感強、價格合理。而基于傳統幾何光學原理的半透半反顯示方案和陣列光波導顯示方案都無法同時兼顧這三大關鍵點。為此，衍射光波導應運而生，它同時具有輕薄、視場角大、眼動范圍大、量產成本低的優勢，因此被普遍認為是AR行業未來的主流顯示技術路線。

    也許對大多數人來說，衍射光波導還是一個陌生名詞，今天至格科技就帶大家一起走進神秘的衍射光波導。

01 什么是衍射光波導？

    雖然我們對衍射光波導還很陌生，但其實我們早已見過衍射光波導所利用的衍射效應。比如前段時間北京上空出現的“七彩祥云”就是太陽光經過云中的小水滴和小冰晶產生的衍射現象。

    衍射光波導，是利用光柵的衍射特性來設計“光路”，讓光在設計好的路徑上傳播，將微投影系統發出的光導入人眼。由于其光學結構的特征尺寸從傳統幾何光學的毫米級別提高到了現代衍射光學的微納米級別，因此對企業的微納光學設計和生產能力提出了更高級別的要求。

    通常事物都具有兩面性，技術也如此。衍射光波導的不足恰恰在于其特征尺寸與光波長相當，所以對不同顏色的光非常敏感，極易出現色散問題，但這并非不能解決。衍射光波導技術目前仍屬于起步階段，未來前景不可限量。

    綜上所述，我們可以得知衍射光波導是利用光的衍射效應，基于衍射光柵這一光學元件來實現AR效果。所以對于衍射光波導來說，光柵是最核心的部分。

    衍射光波導的研制流程主要分為三大環節：光柵設計、光柵母版加工、納米壓印生產。做一個形象的比喻，衍射光波導的生產就像是在生產餅干，首先需要設計出餅干上的圖樣（光柵設計），然后要根據設計精準制作出餅干模具（光柵母版加工），最后用這個模具批量“壓制”出餅干來（納米壓印生產）。當然，在真正的衍射光波導的生產中，這種“模具”和“壓制”必須具有極復雜的結構和極高的精度。

    限于篇幅原因，本次主要講解光柵設計部分。（光柵母版加工和納米壓印生產將會在后期講解，敬請關注。）

02 光柵設計的概念與流程

    我們都知道獨具特色的黃土高原，經過億萬年的風沙洗禮、雨水沖刷，形成了有高峰有低谷的千溝萬壑。這就很像衍射光柵。

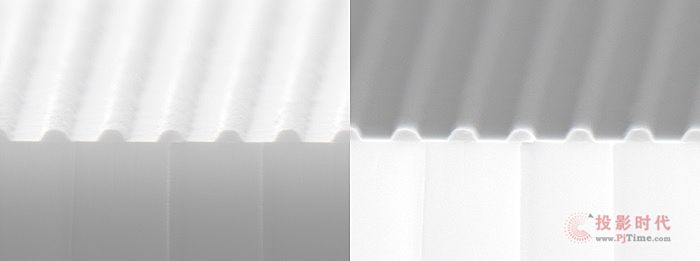

    ▲光柵掃描電鏡照片

    衍射光柵是具有周期性結構的光學元件，每一個周期可以是材料表面“雕刻”出來的高峰和低谷。而光柵設計就是通過合理優化光柵的各項參數（例如周期、占空比、槽深、側壁傾角等），使光柵能夠滿足所需的光學性能。其本質實際上是求解一個逆問題。

    什么是逆問題呢？

    一般來說，物理研究中的問題種類可以粗略分為兩種：正問題和逆問題。正問題是已知原因求結果，而逆問題就是已知結果反求原因。

    舉一個簡單的例子，求3+3等于幾？這就是一個正問題。求6等于幾加幾？這就是一個逆問題。通常正問題只有一個解，3+3=6。而逆問題則有多個解，比如6=0+6、6=1+5、6=2+4……這就是逆問題的多解性。由此可見，逆問題要比正問題難得多。

    既然我們知道了光柵設計是求解一個逆問題，那么就可以將光柵設計流程理解為根據結果（即想要的光學性能）尋找原因（即光柵參數）。

    顯然如果只有結果是很難找到原因的，因此光柵設計通常是從一個經驗性的初始結構開始的（這一步驟比較依賴經驗），然后設置好目標函數（即如何評價想要的光學性能），最后根據各種最優化算法將初始結構優化到所需要的目標上去。

    從流程上看似乎很容易，然而想要實現卻非常難。需要具備很強的微納光學設計能力以及長期的光柵制作經驗積累，才能做出理想的衍射光波導。這也是為什么很多想要切入衍射光波導領域的光學廠商實際進展非常緩慢的原因。

03 至格科技的領先優勢

    經過不斷地探索與研究，至格科技終于憑借多年積累的科研底蘊打破了技術瓶頸，形成了行業領先的技術優勢。

    自研光柵設計軟件，速度快、精度高、自由度高

    對于光柵設計而言，它的正問題就很不簡單。比如有一個光柵結構，告訴你光的入射特性，求它被衍射出來的光的特性，這就是光柵的正問題。對于傳統幾何光學來說，光學元件的特征尺寸遠大于光波長，光可以被當做光線處理，遵循幾何光學的折反射定律，因此正問題比較簡單。

    然而對于光柵來說，其特征尺寸與光波長相當，不能再將光當做光線來處理，同時也不再遵循幾何光學的折反射定律，而要把光當做一種電磁波，通過嚴格的電磁場矢量計算來求解其衍射特性（即衍射光的方向、振幅、相位、偏振態等）。具體來講，就是要在光柵區域求解麥克斯韋方程組，這是一組偏微分方程，光柵的正問題就是尋找這組偏微分方程的解。而且它沒有一個具有表達式的解析解，只有通過巨量運算得到的數值解。

    至格科技研發部負責人表示：“針對光柵的正問題，我們自主掌握針對不同類型光柵的全套計算軟件，軟件算法來源于清華大學光柵與測量實驗室20余年的技術積累。相比大部分廠商所使用的商用軟件來說，我們自研的光柵設計軟件具有計算速度快、計算精度高、設計自由度高三大優勢，不僅能夠快速、準確地完成光柵設計，而且還能設計很多商用軟件無法設計的復雜光柵結構�！�

    最優化算法解決逆問題，設計速度快

    針對光柵設計的逆問題，至格科技研發部負責人表示：“對于逆問題的多解性來說，我們不是用遍歷法去找解，而是開發了一套最優化算法去尋找最優解。簡單來講就是我們并不是把所有的解都找出來，而是先找到一個解，從一個初值開始，逐步對這個值進行優化。通過最優化提高計算效率，進而提升我們的設計速度�！�

    設計制造緊密配合，迭代速度快

    光柵設計除了要有很強的設計能力以外，還必須結合制造一起去做，畢竟就算設計再厲害如果做不出來就沒有意義。至格科技采用典型的IDM運作模式，集光柵設計、光柵母版加工、納米壓印生產三大業務環節于一身，實現了設計與制造的緊密配合。在做光柵設計的時候可以兼顧到母版加工和生產制造的工藝能力，遇到問題能夠及時調整優化，產品迭代速度非�？�，迭代一組參數最快僅需要一到兩周。
