Sunic System平面輻射源技術可制造2250PPI AMOLED及FMM OLED電視

來源:投影時代 更新日期:2016-08-31 作者:pjtime資訊組

    VR(虛擬現實)應用的關鍵環節之一是需要高密度的顯示屏,以在小尺寸顯示屏上覆蓋觀看者的整個視野。有業界人士預計,約2000PPI才能滿足VR的需求。

Sunic System平面輻射源技術可制造2250PPI AMOLED及FMM OLED電視

    SID 2016期間,三星電子宣布開發出了806PPI的AMOLED顯示屏,專門針對VR應用。這是對現有OLED屏的升級,不過仍然較上述的2000PPI相距甚遠。

    2015年7月,SDC(三星顯示)宣布推出一個新項目,旨在開發2250PPI 11K OLED顯示屏。三星與13家企業就該項目進行了合作,并計劃于2018年推出首款原型。同為韓國企業的Sunic System近日推出了一種新的11K 2250PPI AMOLED制造方案,因此有業界人士認為其與三星可能存在合作關系。

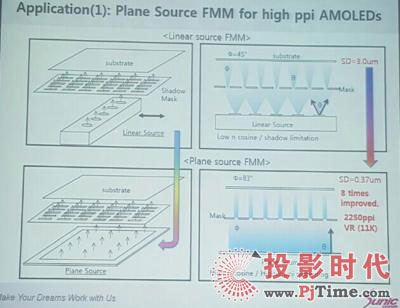

    Snnic的技術主要基于掩膜蒸鍍,利用一個平面輻射源(Plane source)來蒸鍍OLED材料,因而不同于現行的線性源。平面輻射源技術將OLED發光材料沉積于金屬板上,并通過扭轉該金屬板后加熱來蒸發這些材料。這使得非常薄且高分辨率的FMM成為可能,進而可用于制造高分辨率OLED顯示屏。

    這種新技術的另一個優點是,可以用于沉積高密度(200PPI)的大尺寸OLED。到目前為止,F(xiàn)MM受到基板尺寸限制,需要在OLED沉積之前對基板進行切割。
