液晶顯示器件相關參數標號注釋

    隨著液晶顯示器件的發展，反映液晶顯示器件特性的有關參數、符號也不斷增加，而且不同國家、廠家也會有不同的參數符號。為此，本書摘錄了中華人民共和國1988年發布的GB9438-88《液晶顯示器件參數符號》供讀者參考，該標準規定了有關液晶顯示器件的各種參數符號。該標準適用于液晶顯示器件技術文件以及科學技術、文化教育等資料和出版物。

    (l)液晶顯示器件參數符號是由單個字母的基本符號（體記號）以及在基本符號上附加注釋記號（腳記號、側記號、頂記號）的方式組成。其格式如圖D-1所示。

    圖D-l參數符號的組成

    作為基本符號的體記號，采用拉丁字母、希臘字母表示（見表D-1）。

    表D-1液晶顯示器件常用參數符號事例

    側記號共5個，采用拉丁字母、希臘字母、符號等表示（見表D-2）

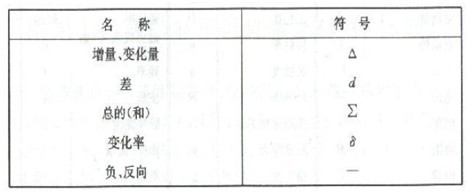

    表D-2 側記號

    頂記號共3個，采用橫線、折線、弧線等表示(見表D-3)

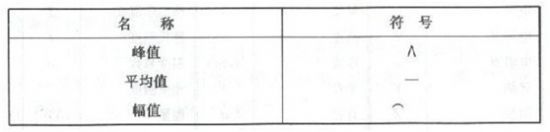

    表D-3 頂記號

    腳記號采用拉丁字母、希臘字母、阿拉伯數字、橫線、破折號、符號等和說明體符號表示(見表D-4)。

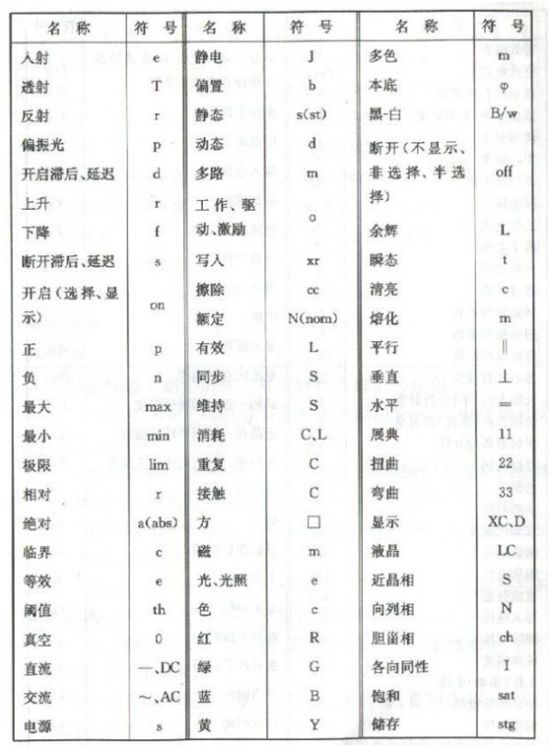

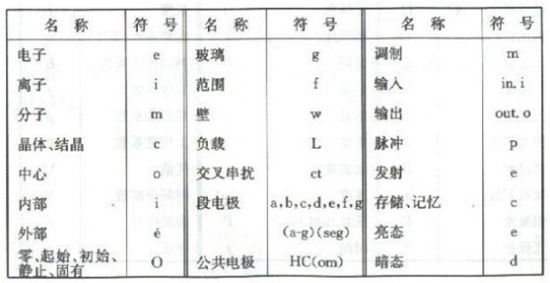

    表D-4 說明、注釋用的腳記號

    常用液晶顯示器件參數符號的一些示例見表D-5。

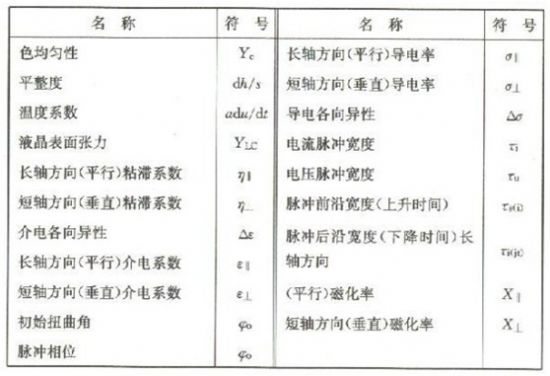

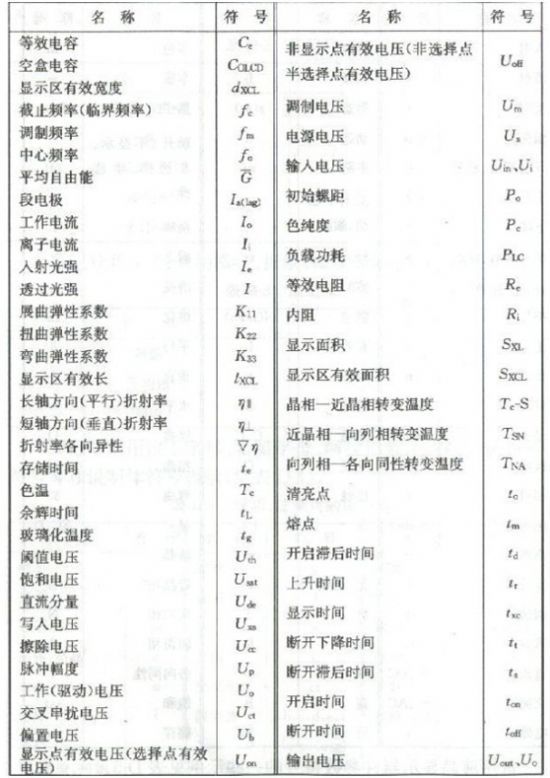

    表D-5 液晶顯示器件常用參數符號示例

    (2)該標準中規定的體記號可以作為腳記號使用。

    (3)當電極符號與其他符號同時作為腳記號時，其電極符號應排在腳記號的第一個位置。

    (4)加注的腳記號字母一般不應超過3個，腳記號應采用比體號小的字體，其基準線也應比體記號的基準線稍低；

    (5)必要時允許用圓點、斜線（或橫線）連接兩個參數符號，組合成一個新的參數符號。

    (6)除該標準所列參數符號示例外，還可根據以上原則按所列體記號、腳記號、側記號、頂記號組合成新的參數符號。

    (7)對于隨時間變化的參量，其瞬時值以小寫字母表示，其有效值以大寫字母表示；

    (8)表中：圓括號的符號、名稱為備用符號、備用名稱，與無括號者應同等看等。
