詳細說明：

■ 功能簡述

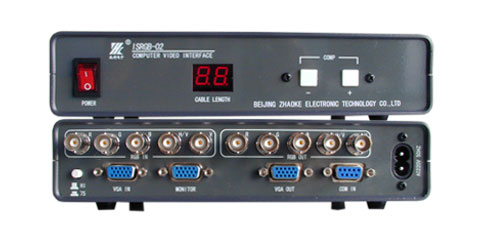

     本產品為隔離型長線驅動器，在保留ISRGB-01A的全部功能的基礎上，增加了水平相位調整功能。采用
隔離技術，使輸入與輸出地線隔離，可消除地電流對圖象造成的干擾。本機具有電纜衰減特性補償功能，可以消除長線傳輸引起的圖象拖尾，提高圖象清晰度。補償量可通過前面板撥碼開關（COMP）調整�？赏ㄟ^面
板開關對圖像的水平位置進行調整，使圖像顯示位置達到最佳，同時記憶下各種顯示模式下的水平位置數
據。

■ 技術指標

    輸    入 --------------------------------HD15（VGA）
    隔離/長線驅動輸出------------------------1路5BNC（RGBHV），1路HD15（VGA）
    監視輸出---------------------------------1路HD15（VGA）

    RGB通道
    帶    寬 --------------------------------350 MHz（-3db）
    輸入電平 --------------------------------0.7Vp-p
    輸入阻抗 --------------------------------75Ω
    輸出阻抗 --------------------------------75 Ω

    同步通道
    輸入阻抗 --------------------------------10KΩ
    輸出阻抗 --------------------------------75Ω
    輸入電平 --------------------------------TTL
    輸出電平 --------------------------------TTL
    干擾隔離度 ------------------------------60dB
    水平相位調整 ----------------------------面板開關調整
    傳輸距離 --------------------------------150米@75-2電纜，250米@75-3電纜
    電    源 --------------------------------交流220V/50Hz 5W
    封裝尺寸-------------------------------- 232×45×144 mm( W × H × D )
