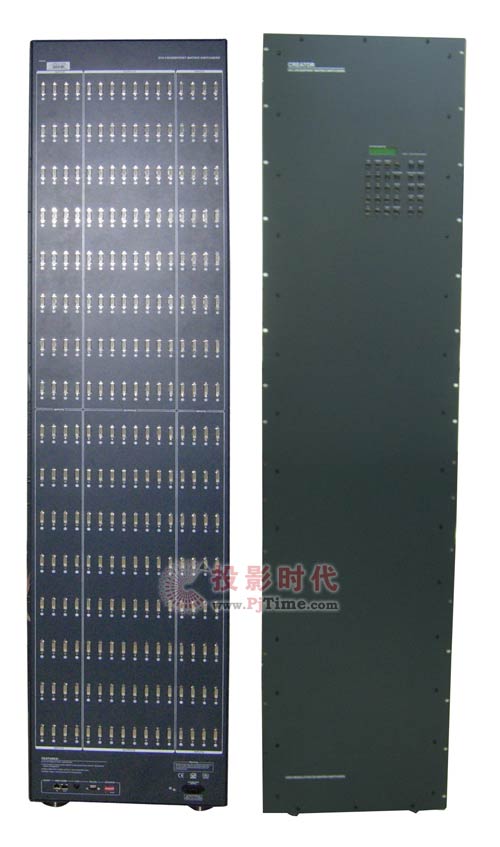

Creator快捷DVI 128128數字矩陣切換器

Creator DVI 128128是一款采用光纖傳輸，使信號長距離傳輸，不受干擾，信號無衰減。可將輸入128路光纖信號同步或異步快速切換一路或多路通道輸出。光纖輸入/輸出接口采用多模LC型接口。光�？砂尾�，用戶可根據需要，更換光模。

應用場合：

大屏幕投影顯示工程

多媒體會議廳

電視屏墻

安防監控

指揮控制中心

多媒體教學

產品特性：

支持128路光纖信號輸入，128路光纖信號輸出。

光纖輸入/輸出接口采用多模LC型接口。

光模可插撥，用戶可根據需要，更換光模。

音頻型號類型有；立體聲、平衡或非平衡接法。

視頻帶寬：165MHz，數字接口帶寬：1.65GHz。

提供獨立的光纖和音頻平衡/非平衡輸入，輸出端子。

每路光纖分量信號和音頻信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖象和聲音信號能高保真輸出。

帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入。

具備紅外遙控功能和RS232通信功能。

具有網絡接口，可通過以太網控制。

采用可編程邏輯陳列電路，任意交互切換。

內置國際通用電源。

技術參數

光纖
中心波長	850nm
帶寬	165MHz，全數字
數據傳輸率	6.75gbps
最大支持分辨	1600X1200@60
相對噪聲強度	116 DB/Hz
回波損耗	≤ 10dB
最大傳輸廷時	5nS(±1nS)
切換速度	200ns(最長時間)
信號類型	符合IEEE802.3z中1000BASE_LX光連接規范信號
光纖輸入
接口	多模LC型接口
光纖類型	850nm Multi Mode
光接收靈敏度	- 23dBm平均光功率@850nm
輸入光調制幅度	≤ 15μW
建議最大輸入距離	小于300米，在1600X1200@60時（推薦使用認證過的光纖專用線材）
光纖輸出
接口	多模LC型接口
光纖類型	850nm Multi Mode
發射功率	-9.5 ～ -3dBm平均光功率@850nm
輸出光調制幅度	180μW
建議最大輸出距離	小于300米，在1600X1200@60時（推薦使用認證過的光纖專用線材）
音頻信號
輸入/輸出接口	5位3.8mm帶栓螺絲接口
增益	0dB
頻率響應	20Hz ～ 20kHz,
總諧波失真+噪聲	0.03%@1kHz（額定電壓下）
信噪比(S/N)	> 90dB
立體聲分離度	> 80dB@1kHz
共態抑制比(CMRR)	> 75dB@20Hz
信號類型	立體聲，平衡或非平衡接法
阻抗	輸入：>10kΩ(平衡或/非平衡接法)輸出：50Ω(非平衡接法)，100Ω(平衡接法)
最大輸入電平	±19.5dBu,(平衡或/非平衡接法)
增益誤差	±0.1dB
最大輸出電平	+19.5dBu,（平衡或/非平衡接法）
控制種類
串行控制接口	RS-232,9-針母 D型接口
波特率與協議	波特率：9600，數據位：8位，停止位：1，無奇偶校驗位
串行控制口結構	2=TX,3=RX,5=GND
以太網控制接口	RJ-45母接口（可選控制接口配件）
以太網控制協議	TCP/IP
以太網控制速率	自適應該10M或100M,全雙工或半雙工
控制程序	《SWITCH 2.0》
規格
電源	100VAC～240VAC,50/60 Hz國際自適應電源
溫度	儲存、使用溫度：-20º ～ +70ºC
濕度	儲存、使用濕度：10% ～ 90%
平均故障間隔時間	30,000小時
質 保	1年免費保修，終生維護
