投影時代大屏盛典-信號處理精品推薦

前言

    隨著社會的發展，大屏幕在教學，演示，監控，娛樂…….占據越來越重要的角色，顯示的信息量也不斷增長，越來越多的場所開始使用兩臺以上的大屏幕設備，甚至使用十幾個，幾十個單元的電視墻。各種信號之間的轉換處理，以及信號的傳送都是一個必不可少的環節。另外，在一個大型的系統工程，從前端的顯示單元、拼接器、到后端的信號處理設備，所涉及到的產品有許多，要想操作流暢，還必須要用到中控系統。

    鑒于此，投影時代“2009——2010年度大屏盛典”遴選活動，特別設立了年度信號處理創新產品獎項，以求總結過去一年來信號處理行業發展盛況，展望未來信號處理行業發展前景。通過對領先品牌、創新產品和技術的表彰、鼓勵，創建有利于加快行業發展、產業升級的市場環境、引導行業企業逐步樹立加強品牌意識、創新意識，共同推動大屏幕視聽產業的良性健康發展。

    09年，是國內信號處理行業快速發展的一年。企業陣容上，更多的外資企業表現出對多內市場的巨大關注，金融危機使得國內市場成為了全球避風港、而國內企業，行業領導性企業的品牌優勢、市場優勢進一步擴大，行業發展具有集中化的趨勢。同時，另一方面，借助新型技術和市場需求快速發展的產業特點，中小品牌也進一步發力，力圖鞏固已有市場地位，為向主流領導性品牌晉級。

    產品技術發展上，進一步發展高清數字化產品和為了整個產業的必然選擇。近年來，隨著高清數字化信號在安防監控、視頻會議等領域應用的日益普遍化，數字高清信號的傳輸處理成為了信號處理行業的關鍵發展方向。高清信號的增加對信號處理行業的設備帶寬研發能力提出了更高的要求，也成為了行業內優秀品牌和普通品牌之間不斷分化的重要力量。

    另一方面，雖然數字高清的信號處理行業進步方向已經確定，但是傳統信號產品不會一日消失。如何在混合組網中保持整體畫面性能優勢。保持系統穩定、成本低廉，成為這一階段信號處理類企業必須認真面對的“特殊困難”。插卡式、熱插拔、不同信號向數字高清的轉換，倍線成為了有一技術看點，也決定了數字高清產品究竟能不能在具體應用中表現出巨大便利的關鍵輔助設備之一。

    伴隨國家基礎建設步伐的加快，和信息化水平的提升，國民經濟的不同層面正日益表現出對高品質信號處理設備的巨大需求。國內信號處理產業也迎來了一個難得的發展黃金期。在這樣的背景下。09-10年投影時代大屏盛典活動也更具意義。下面就請跟隨我們回顧一下09年多內信號處理行業到底有哪些特色創新產品問世：

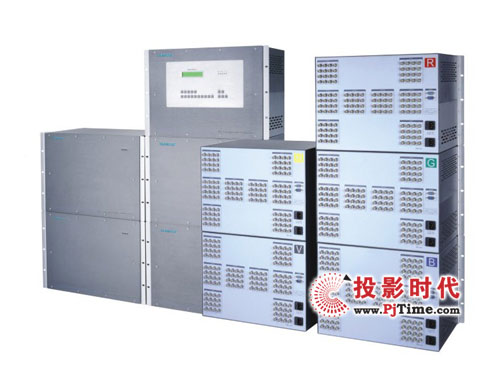

SILMICRO H5000系列高性能矩陣

    SILMICRO H5000系列RGBHV矩陣是最新研發的高端產品，現已通過國家廣播電視產品質量監督檢驗中心的檢測。根據從64×64~4×4的不同規格，其RGB通道的-3dB滿載帶寬可達到530MHz~660MHz;對HV同步信號采取的ASR處理技術和增強型驅動設計，更使該產品在圖像穩定性方面發揮了極致的水平,即使是要求最嚴格的極高分辨率計算機信號，也不會出現信號損失或衰減情況，是目前行業的頂尖產品。

產品優勢：

    零等待指令間隔，是大屏幕系統快速統一切換的利器。

    SILMICRO 矩陣內部匠心獨具的優化控制程序，能使通過RS232口控制的命令，按命令格式連續發送，中間不需任何等待時間。這一特點特別適合大屏幕系統多屏快速統一切換的要求，使系統顯示的畫面切換更加流暢、迅速。

    端口的多重保護設計，是提高矩陣抗電擊能力的有效手段。

    SILMICRO 的多重保護措施，除了端口的緩沖、隔離及芯片本身的ESD保護外，還在端口的輸入端設計了過電壓保護器件，解決了端口上電壓已超出器件承受的最高電壓但還不足于啟動EDS工作的電沖擊損壞問題，大大降低了設備被電擊損壞的概率。

    同步信號的ASR處理技術，是遠端圖像穩定顯示的秘笈。

    SILMICRO 的同步ASR（Adaptive Synchronization of Renewable）處理技術，能使衰減至50mv的微弱同步信號恢復成穩定的標準H、V信號，是同步信號長距離傳輸后再生的最佳技術手段，有效解決了由于距離較遠而產生的圖像不穩定、晃動、甚至黑屏等現象。

    高電平、大電流輸出器件的應用，是同步信號長距離傳輸?shù)幕�礎。

    SILMICRO 的同步輸出增強設計，在信號的輸出端口采用了專用的高電平、大電流驅動芯片，其輸出電平超過標準的TTL電平，達到5Vp-p;并且其輸出驅動電流是普通TTL電路的三倍，確保其輸出信號能傳輸更遠的距離。

兆科MT-1616D DVI矩陣切換器

詳細說明：

    本產品為：“MT－1616D”DVI矩陣切換器。16路輸入，16路輸出大型復合數字矩陣切換器。其復合的特性體現在可以對DVI、VGA、HDMI信號的切換。后面板有DVI、VGA、HDMI信號接口，接入DVI接口，可以實現DVI功能；接入VGA接口，可以實現VGA功能；接入HDMI接口，可以實現HDMI功能，真正實現了對DVI、VGA、HDMI信號的切換。該產品主要運用于全數字化投影顯示系統的信號交換控制。

    技術性能與指標

■  技術性能

        1、支持?jǐn)嚯姮F(xiàn)場保護
        2、支持RS232控制
        3、支持16路DVI－D輸入和16路DVI－D輸出
        4、支持網絡遠程控制（選配）

■  技術指標

    輸入路數  --------------------------------  16路DVI－D
    輸出路數  --------------------------------  16路DVI－D
    接口形式  --------------------------------  DVI－D
    時鐘頻率  --------------------------------  24MHZ ~ 165MHZ
    最高分辨率 ------------------------------   1600  x 1200 @60HZ
    控制方式  --------------------------------  前面板按鍵控制或PC（RS－232）控制
    電    源  --------------------------------  交流220V/50Hz
    功    耗  --------------------------------  35W
    重    量  --------------------------------  5kg
    封裝尺寸  --------------------------------  482×270×230 mm  ( W×H×D )

兆科ISRGB-02 VGA信號隔離器

詳細說明：

■ 功能簡述

     本產品為隔離型長線驅動器，在保留ISRGB-01A的全部功能的基礎上，增加了水平相位調整功能。采用
隔離技術，使輸入與輸出地線隔離，可消除地電流對圖象造成的干擾。本機具有電纜衰減特性補償功能，可以消除長線傳輸引起的圖象拖尾，提高圖象清晰度。補償量可通過前面板撥碼開關（COMP）調整�？赏ㄟ^(guò)面
板開關對圖像的水平位置進行調整，使圖像顯示位置達到最佳，同時記憶下各種顯示模式下的水平位置數
據。

■ 技術指標

    輸    入 --------------------------------HD15（VGA）
    隔離/長線驅動輸出------------------------1路5BNC（RGBHV），1路HD15（VGA）
    監視輸出---------------------------------1路HD15（VGA）

    RGB通道
    帶    寬 --------------------------------350 MHz（-3db）
    輸入電平 --------------------------------0.7Vp-p
    輸入阻抗 --------------------------------75Ω
    輸出阻抗 --------------------------------75 Ω

    同步通道
    輸入阻抗 --------------------------------10KΩ
    輸出阻抗 --------------------------------75Ω
    輸入電平 --------------------------------TTL
    輸出電平 --------------------------------TTL
    干擾隔離度 ------------------------------60dB
    水平相位調整 ----------------------------面板開關調整
    傳輸距離 --------------------------------150米@75-2電纜，250米@75-3電纜
    電    源 --------------------------------交流220V/50Hz 5W
    封裝尺寸-------------------------------- 232×45×144 mm( W × H × D )

紅蘋果PE90FH高清數字矩陣

    紅蘋果在研究大量國外矩陣的基礎上，結合國內的實際情況，特別是國內各地社會治安監控的需求，開發新系列產品--PE90FH高清數字矩陣。

    PE90FHD全高清（1920×1080P逐行分辨率）數字矩陣系統以數字高清圖像處理（圖像拼接/分割/疊加/幾何變換）、高速數字萬兆級背板交換技術、高清精細化算法、高清圖像壓縮解壓等技術為核心的既具有對高清視頻實現矩陣控制又實現對視頻輸出的多元化處理的功能強大的綜合上墻設備。

    PE90FHD真正實現了全數字化任意輸入和經高速萬兆背板交換到任意輸出的矩陣功能。支持多種模擬、數字等壓縮、非壓縮高清視頻信號輸入和多種模擬、數字壓縮、非壓縮信號的輸出轉換，并可輸出到模擬和數字顯示設備，實現對前端監控設備的任意一個監控點到中心任意一個顯示設備的切換，是一個綜合的數字網絡視頻監控系統，實現了真正意義上的全高清、全數字化矩陣。

    PE90FHD順應未來視頻監控發展高清化的趨勢和需求，完全兼容模擬和數字高清視頻的輸入和輸出，真正的高清視頻處理可以使一切監控目標盡收眼底，分毫盡顯，是機場、道路、海事等高端視頻監控場所的首選，更是智能化視頻分析系統深層次應用的基礎，為視頻監控帶來革新！

    產品功能特點：

• 支持全高清（1920x1080@60p，3Gbps）視頻交換，支持全高清（1920x1080@60p，3Gbps）視頻交換，最大64×16路全交換；
• 高清/標清、數字/模擬等多種視頻上墻的專用設備：PE90FH高清數字矩陣支持高清/標清、數字/模擬等多種視頻接入，多路數字型號多接口輸出；
• 便捷簡單卻功能強大的高清大屏控制：最大支持16路分割和拼接，即最大16屏拼接控制完全傳統大屏拼接；
• 模塊化設計，靈活實用的系統配置：各單板的用戶接口設計標準，方便與其它設備的連接。通過兼容背板設計、硬件模塊化設計等技術，確保硬件上的可擴展性、可維護性及單板即插即用。通過軟件的模塊化設計及接口協議的標準化設計，使得軟件的維護與升級很方便，易于與未來業務相適配；
• 自身具備大屏控制的功能，輕松實現縮放、視頻合并、視頻疊加、幾何校正和亮度校正、拼接、分割、漫游、融合、透明度調節、色差校正等豐富功能。PE90FH高清數字矩為嵌入式設備自建CPU核心采用FPGA技術，穩定性高，可維護性好；
• 模擬和數字并聯混合應用：針對目前視頻監控系統中的多級聯網、數字/模擬、標清/高清并存的形狀，紅蘋果提供數模結合多級聯網的解決方案，既滿足目前用戶對網絡和高清視頻圖像的要求，又滿足了普通模擬視頻的方便簡捷接入；既保證了新建監控系統的運行又可以將其他區域的已有系統順利接入，并實現互聯互控。普通模擬視頻和高清視頻分別處理但是整體控制，分工明確，集中管理方便實用。PE90FHD高清數字矩陣在監控中心中直接將高清視頻和標清視頻上大屏，實現圖像的縮放、疊加、拼接等功能，可完全替代大屏控制器，整體造價較低，可行性好，性?xún)r(jià)比高。

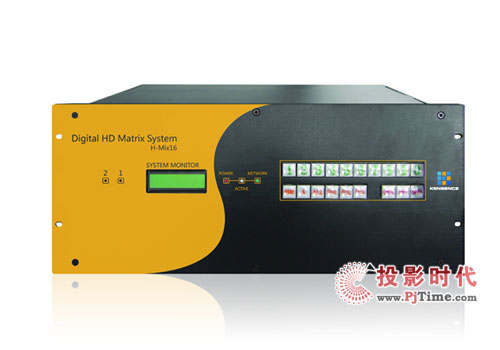

凱新創達H-Mix數字高清混合矩陣

凱新創達 的H-Mix數字高清混合矩陣

    凱新創達H-Mix系列插卡式高標混合矩陣，解決了在高清多媒體會議系統建設中的諸多問題，并且節約了系統運行成本，使系統更加穩定、信號損失更小、傳輸距離更遠、維護更加方便。

    凱新創達H-Mix系列插卡式高標混合矩陣型號包括：H-Mix4、H-Mix8和H-Mix16，分別支持4/8/16路信號輸入，4/8/16路信號輸出,適用于多種格式的視頻信號輸入、輸出交換.

產品簡介

    H-Mix16帶有斷電現場保護、LCD液晶顯示、多種格式信號交換等功能，采用插卡式結構，安裝靈活方便，設備支持HDMI，DVI，HD-SDI，SDI,VGA，CVBS和YPbPr等信號輸入，HDMI和DVI信號輸出。具備多種控制方式：紅外遙控、RS232控制、軟件控制等。該設備是專為高清數字音視頻切換工程而設計的廣播級工程機，為高清視頻系統提供了一套獨特的解決方案。

主要功能

• 八槽位設計，支持16路輸入，16路輸出高標清視頻信號切換
• 支持CVBS、YPbPr、VGA、HD-SDI/SDI、DVI，HDMI信號輸入
• 支持圖像最高分辨率1920*1200@60Hz，2048*1080p@24Hz
• 前面板設有LCD液晶顯示屏，實時顯示由前面板按鍵設置的輸入輸出狀態
• 提供多種控制方式：RS232，紅外控制端口，前面板按鍵和軟件控制
• 支持高清的1080P、1080i、720p標準
• LED信號狀態指示，LCD液晶狀態顯示

技術指標

利國 HS-32*32 大型HDMI矩陣切換器

利國 32路大型HDMI矩陣切換器

    隨著人們對高清震撼的視覺效果的追求，如視訊會議，指揮系統等系統越來越廣泛的采用HDMI（數字高清）信號，HDMI不僅可以滿足目前最高畫質1080P的分辨率，還能支持DVD Audio等最先進的數字音頻格式，支持五聲道96kHz或立體聲192kHz數碼音頻傳送，而且只用一條HDMI線連接，免除數字音頻接線。相對其他格式的視頻信號HDMI高清輸出圖像效果更清晰，無閃爍，細節的表現力上更強，色彩更逼真，但由于技術的限制，目前還少有大型的HDMI信號矩陣，甚至連16系列的都不多。

    針對這一技術空白，北京市利國電子技術有限公司推出HDMI信號的32系列矩陣（HS-32*32），該系列矩陣可將32路HDMI輸入信號切換到8路，16路，32路HDMI輸出，把后級設備的EDID參數或者默認的EDID參數復制到任意輸入口，有斷電現場保護功能，能保存設備上次關機前保存的狀態有信號監測功能，能監測當前各輸入通道是否有信號接入，有負載監測功能，能監測當前輸出通道是否接有負載，提供宏操作功能，可以進行全部輸出的同時切換，支持RS232和基于TCP/IP協議的網絡遠程控制。

產品簡介：

   插卡式結構，三十二進三十二出HDMI信號矩陣切換器是用于HDMI信號切換和分配的設備�？蓪�32路HDMI輸入信號切換到32路輸出通道中的任一通道上�？刂品绞剑好姘�/RS-232/網絡 RJ-45 。

產品特性：

• 支持?jǐn)嚯姮F(xiàn)場保護；
• 支持RS-232遠程控制；
• 支持基于TCP/IP協議的網絡遠程控制；
• 支持VESA標準、480p、576P、720P、1080I、1080P；
• 支持WEB瀏覽器控制方式和設備溫度、電源狀態監視功能；
• 支持負載監測，能實時監測和顯示輸出通道是否連接有負載；
• 支持輸入信號監測，能實時監測和顯示當前各輸入通道是否有信號接入；
• 可通過任意輸出口把后級設備的EDID參數復制到任意輸入口，也可以把任意輸入口設置為默認的EDID參數。

技術指標：

大連捷成X-PLUS 雙絞線連接矩陣

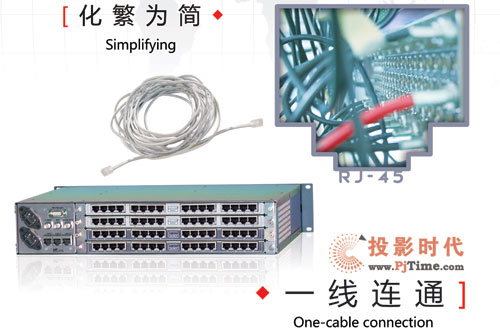

產品詳細功能：化繁為簡，一線連通

• 支持模擬視/音頻、VGA、VGA+Stereo、DVI信號格式
• 采用RJ-45接口做為輸入輸出接口
• 采用雙絞線連接，保持信號的傳輸特質，簡化系統布線
• VGA信號切換矩陣輸入/輸出端配有VGA信號編/解碼轉換盒
• VGA信號編/解碼轉換盒具有預加重/均衡調節功能
• 支持模擬視/音頻、VGA、VGA+Stereo、DVI信號格式
• 采用RJ-45接口做為輸入輸出接口
• 采用雙絞線連接，保持信號的傳輸特質，簡化系統布線
• VGA信號切換矩陣輸入/輸出端配有VGA信號編/解碼轉換盒
• VGA信號編/解碼轉換盒具有預加重/均衡調節功能

產品適用領域：廣電、AV領域

優處：

    1、 采用RJ-45接口及雙絞線的連接方式，保持信號的傳輸特質，簡化系統布線
    2、 輸入輸出均配有信號格式的編解碼轉換盒，解決了遠距離傳輸后信號衰減的問題

產品主要技術介紹

• 支持模擬視/音頻、VGA、VGA+Stereo、DVI信號格式
• 采用RJ-45接口做為輸入輸出接口
• 采用雙絞線連接，保持信號的傳輸特質，簡化系統布線
• 矩陣輸入/輸出端配有VGA信號編/解碼轉換盒
• VGA信號編/解碼轉換盒具有預加重/均衡調節功能

新特瓏CCS-V33合并式可編程中控系統主機

    產品特色概述：

    主機具有8路RS232/RS485通訊口（帶奇偶校驗），每路受控設備可以級聯5臺以上；主機提供8個可編程IR紅外接口；主機內置4×2VGA矩陣切換，支持臺式電腦、手提電腦、數字展臺等輸入，頻寬達360MHz；主機內置4×2視頻矩陣切換，8X2音頻矩陣切換,可獨立控制音頻視頻信號；主機內置2組電動屏幕220V電源控制，2路220V設備電源控制

    產品詳細功能說明

    1、對AV矩陣、VGA矩陣進行信號切換控制及聯動控制；
    2、對投影系統進行開/關機、輸入信號切換、電動幕等控制；
    3、對DVD、錄像機等設備進行播放、停止、暫停等控制；
    4、對會議系統、攝像頭進行控制，并實現視像聯動功能；
    5、對繼電器、調光器進行控制，以實現對燈光進行開、關、 明、暗進行調節，或定制場景控制；可在控制中加入時間等待，在結束會議，燈光間隔兩分鐘后再自動關閉；
    6、對音頻擴聲系統進行控制，實現音量升、降、靜音、音源選擇等控制，
    可分區或全部控制；

    產品詳細規格參數

    1、能高速運算復雜的邏輯指令，提供了開放式的可編程控制平臺、人性化的中文操作界面和交互式的控制結構；
    2、采用國際流行的全貼片式SMT工藝和可編程邏輯陣列電路，能保證更快的運行速度和更穩定的操作系統；
    3、強大的內置可編程接口可以控制幾乎所有的外接設備（包括第三方設備）；
    4、可通過擴展以太網控制接口實現計算機遠程控制；
    5、控制端口：
     ◆ 主機具有8路RS232/RS485通訊口（帶奇偶校驗），每路受控設備可以級聯5臺以上；
     ◆ 主機提供8個可編程IR紅外接口；
     ◆ 主機內置4×2VGA矩陣切換，支持臺式電腦、手提電腦、數字展臺等輸入，頻寬達360MHz；
     ◆ 主機內置4×2視頻矩陣切換，8X2音頻矩陣切換,可獨立控制音頻視頻信號；
     ◆ 主機內置2組電動屏幕220V電源控制，2路220V設備電源控制；
     ◆ 主機內置2路I/O防盜報警（擴展），弱電控制，支持0-5V數字輸入信號的終端塊輸入I/O端口；
     ◆ 主機內置1路RELEY（弱電）開關，帶常開或常閉輸出；
     ◆ 主機內置2路高保真64級音量調節，帶高低音調節，帶靜音；
     ◆ 主機內置直觀、開放的中文編程界面Code Builder；
     ◆ 主機采用內嵌式處理器，高速運算處理，高速閃存，性能穩定；
     ◆ 主機全面支持第三方設備及其控制協議；
     ◆ 主機內置通過Code Builder編程軟件，內嵌紅外（IR）仿真學習，無須外接學習器；
     ◆ 主機內置用戶可自建、管理紅外代碼庫。
    6、寬電壓通用電源（110V-240V）；
    7、Control System Builder全中文界面；
    8、電源PIU管理模塊，數字保護電路，CPU看門狗軟硬保護，大規模貼片生產；
    9、支持面板、無線觸摸屏、有線觸摸屏、電腦軟件、網絡集中管理等控制方式。
    10、控制方式:可編程觸摸屏等。

產品適用領域：多功能廳，酒店會議，指揮中心，調度中心，學術報告廳等會議

與市場現有同類產品比較的優劣之處

    可編程控制平臺，人性化的中文操作界面和交互式的控制結構，運行速度更快更穩定，可通過擴展以太網控制接口實現計算機遠程控制，內軒可編程接口可控制幾乎所有的外接設備。

第三方檢測信息

    1、中國國家強制性產品認證證書3C認證
    2、廣東省廣州市產品質量監督檢驗所檢驗報告

優特普雙絞線傳輸器UTP116AR

【產品介紹】

    UTP116AR是一款有源16路自動增益型的雙絞線接收器。該設備可以和UTP101AT以及無源產品搭配使用，以五類或超五類以上的非屏蔽雙絞線作為傳輸介質，實時傳輸單色或彩色PAL、NTSC、SECAM等制式的基帶視頻信號，當與UTP101AT配對使用時，傳輸距離達1200米，當與UTP102P配對使用時，傳輸距離達600米線纜質量好時可達900米以上。當同時可根據實際環境進行不同距離的調節，視頻效果好。

    UTP116AR采用超強的抗干擾電路設計，同時具備五級防雷功能，也繼承了我們優特普公司所有有源產品雙路輸出的功能。90V—250V寬電壓設計，符合國內外所有客戶的需求。該款產品和以往的有源產品不同之處在于：它是一款自動增益型的產品，用戶無需動手，只需要將設備連接好，稍等待片刻，視頻上即會呈現清晰，穩定，實時的畫面.若用戶的連接線沒有接好，產品后面的信號指示燈就會一直處于不停閃動的狀態，既提醒用戶沒有連接好設備，做到人性化設計。它的每一路均采用抽屜式的可拔插型板卡，支持熱拔插，當其中的某路出現問題時，只要將出現問題的那一路板卡拔下來寄回優特普公司的售后維修部，我們將在24小時內維修好并寄回，為客戶提供最優最快捷的服務。與傳統視音頻傳輸方案相比，采用雙絞線視頻傳輸器可以極大地降低成本，提高性能；與其他同類產品相比，優特普科技產品的性能更強，穩定性更好，性?xún)r(jià)比優勢更為明顯。

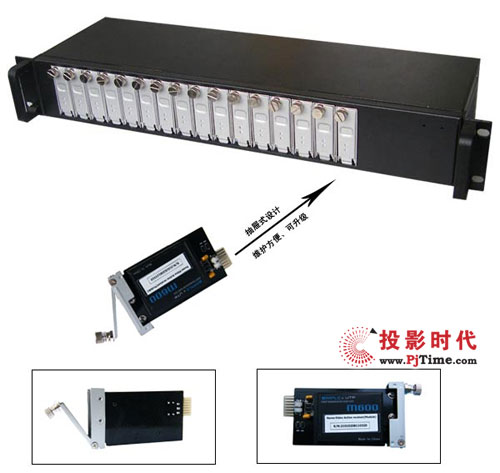

【正面圖】

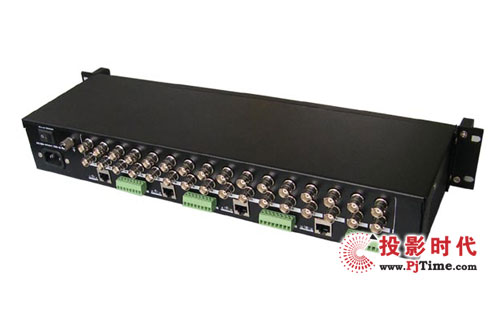

【背面圖】

【產品特點】

• 抽屜式可拔插板卡設計（支持熱拔插）
• 實時傳輸清晰的AV信號，視頻效果質量高
• 1.5U機架設計，維護方便
• 距離0～1200米，自動增益型
• 超強干擾抑制
• 五級防雷設計
• 視頻/電源指示
• 電源高抗擾設計
• 90V-250V寬電壓直流交流輸入
• SMT表貼工藝設計

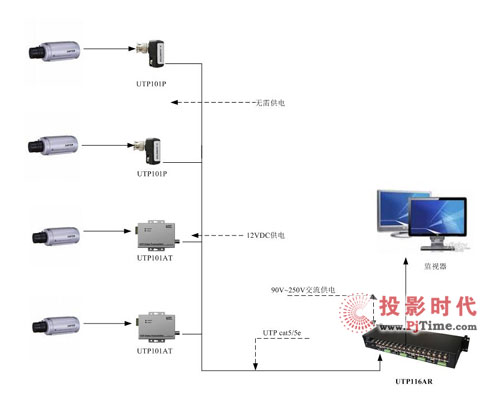

【產品應用示意圖】

【產品性能參數】

【產品售后服務】

15天內包退，三個月內包換、二年內包修（詳情請瀏覽保修卡）

【通過認證】

     CE認證詳情

【產品應用范圍】

• 安防監控系統
• 多媒體網絡教學系統
• 工業自動化控制系統
• 醫療監護顯示系統
• 銀行、證券、金融信息顯示系統
• 遠距離網絡服務器監控
• ……

大連科迪Kd7800 HD-SDI高清矩陣

　　Kd7800 HD-SDI 高清矩陣是大連科迪視頻技術有限公司研制的高品質數字矩陣，運用先進的技術和設計結構,采用最先進的進口切換芯片和優質成熟的電子元器件，從而保證矩陣系統高度的安全性、可靠性及優異的性能指標。

    Kd7800 HD-SDI 高清矩陣廣泛應用于電視臺高清信號的播出、節目制作、傳輸，節目上下載、高清演播室、轉播車以及其他行業。

Creator快捷DVI 128128數字矩陣切換器

    Creator DVI 128128是一款采用光纖傳輸，使信號長距離傳輸，不受干擾，信號無衰減�？蓪⑤斎�128路光纖信號同步或異步快速切換一路或多路通道輸出。光纖輸入/輸出接口采用多模LC型接口。光�？砂尾�，用戶可根據需要，更換光模。

應用場合：

    大屏幕投影顯示工程

    多媒體會議廳

    電視屏墻

    安防監控

    指揮控制中心

    多媒體教學

產品特性：

    支持128路光纖信號輸入，128路光纖信號輸出。

    光纖輸入/輸出接口采用多模LC型接口。

    光模可插撥，用戶可根據需要，更換光模。

    音頻型號類型有；立體聲、平衡或非平衡接法。

    視頻帶寬：165MHz，數字接口帶寬：1.65GHz。

    提供獨立的光纖和音頻平衡/非平衡輸入，輸出端子。

    每路光纖分量信號和音頻信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖象和聲音信號能高保真輸出。

    帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入。

    具備紅外遙控功能和RS232通信功能。

    具有網絡接口，可通過以太網控制。

    采用可編程邏輯陳列電路，任意交互切換。

    內置國際通用電源。

技術參數

金達萊VGA3216B矩陣切換器

    金達萊VGA-3216B矩陣切換器是為了將計算機顯示信號進行重新分配和組合的矩陣交換設備，該設備可將32路VGA輸入信號切換到16路輸出通道的任意通道上去。

    本切換器具有斷電保護功能，在意外情況下可保存上一次的控制狀態。具有兩種控制方式，使用計算機的RS-232通信接口，提供微機控制程序進行切換操作；用戶還可以使用紅外遙控器切換控制.
人工可控，VGA視頻信號交換輸出。

    產品參數：

    帶 寬              300MHz
    RS232串口/紅外遙控      ≥  距離10米VGA輸入信號     距離10米
    VGA輸出信號     距離50米
    （※ 匹配電纜          VGA專用電纜）
    輸入電源         AC220V±10％
    功耗          ≤ 30W
    19″標準機箱              4U

    產品適用領域

    可廣泛用于所有需要進行VGA信號分配和組合的場合，應用領域涉及軍工、多媒體教學、電視電話會議、金融、科研、氣象等領域。
