高清FULL HD家用投影機顯示原理解析

DLP技術

    DLP是“Digital Light Procession”的縮寫，即為數字光處理，也就是說這種技術要先把影像信號經過數字處理，然后再把光投影出來。它是基于TI（美國德州儀器）公司開發的數字微鏡元件——DMD（Digital Micromirror Device）來完成可視數字信息顯示的技術。說得具體點，就是DLP投影技術應用了數字微鏡晶片（DMD）來作為主要關鍵處理元件以實現數字光學處理過程。其原理是將通過UHP燈泡發射出的冷光源通過冷凝透鏡，通過Rod將光均勻化，經過處理后的光通過一個色輪（Color Wheel），將光分成RGB三色（或者RGBW等更多色），再將色彩由透鏡投射在DMD芯片上，最后反射經過投影鏡頭在投影屏幕上成像。

成像原理

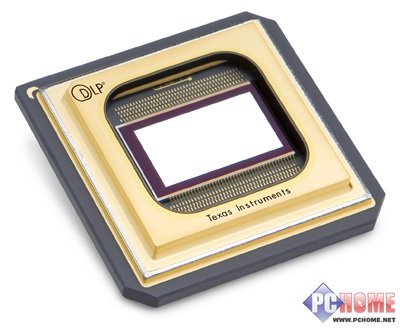

    光源通過色輪后折射在DMD芯片上，DMD芯片在接受到控制板的控制信號后將光線發射到投影屏幕上。DMD芯片外觀看起來只是一小片鏡子，被封裝在金屬與玻璃組成的密閉空間內，事實上，這面鏡子是由數十萬乃至上百萬個微鏡所組成的。以XGA解析度的DMD芯片為例，在寬1cm，長1.4cm的面積里有1024×768=786432個微鏡單元，每一個微鏡代表一個像素，圖像就由這些像素所構成。由于像素與芯片本身都相當微小，因此業界也稱這些采用微型顯示裝置的產品為微顯示器。。

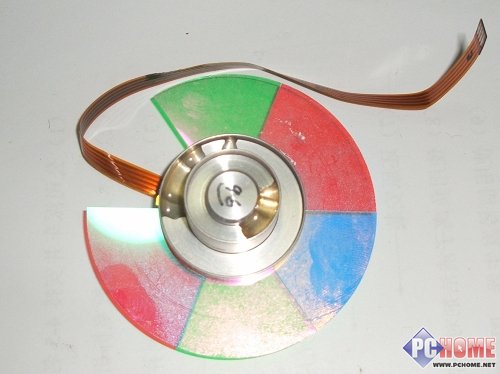

    人們常常提到的DLP投影機弱點只有一個，即“彩虹效應”，具體表現是色彩被簡單地分離出明顯的紅、綠和藍三種單色，看起來像雨后彩虹一樣。這是由于用一個旋轉色輪來調制圖像色彩而產生的，同時因?yàn)橛行┤说囊曈X(jué)系統特別靈敏，能察覺出一種彩色轉換到另一種彩色的過程，而不是像大多數人那樣靠視覺暫留現象把幾種單色混合成新的色彩。除了某些用戶能把色彩分離出來，還有些用戶可能因?yàn)樯�彩的迅速變化，而產生眼睛脹痛和頭痛的情況。而LCD投影機和三片式DLP投影機都不會有這種現象，它們?cè)谖锢斫Y(jié)構上就是把三個固定的紅、綠、藍圖像疊加而成。

    DLP顯示板的優點是它們有極快的響應時間。你可以在顯示一幀圖像時將獨立的像素開關很多次。它使利用一塊顯示板通過逐場過濾（field-sequential）方式產生真彩圖像。步驟如下：首先，綠光照射到面板上，機械鏡子進行調整來顯示圖像的綠色像素?cái)?shù)據。 然后鏡子再次為圖像的紅色和藍色的像素?cái)?shù)據進行調整。（一些投影儀通過使用第四種白色區域來增加圖像的亮度并獲得明亮的色調。）所有這些發生得如此之快，以致人的眼睛無法察覺。循序出現的不同顏色的圖像在大腦中重新組合起來形成一個完整的全彩色的圖像。

    對高質量的投影系統，可以使用3塊DLP顯示板。每塊板分別被被打上紅色、綠色和藍色，圖像被重組為一個單一的真彩色的圖像。這種技術已經被用在一些數字電影院中的大型投影設備上。DLP顯示板有高分辨率而且非常可靠。 它們的對比度大約是多晶硅LCD投影儀的兩倍，這使它們?cè)诿髁恋姆块g中更有效。

技術缺點:

    DLP本身幾乎沒有什么問題，但是它們比多晶硅面板更貴。當你仔細觀察屏幕上移動的點的時候，（尤其是在黑色背景上的白點），你會發現采用逐場過濾方式的圖像將會分解為不同的顏色。使用投影機時，電機帶動色輪旋轉時會發出一定的噪音�，F(xiàn)在市面上的一種新的固態濾色系統可以較好的解決這個問題。
