常用視頻會議室建設建議書

3.3  大型視訊會議室
    大型視訊會議室是指容納60－300人的會議室，對于大型會議室所包含的系統可分成多個子系統，除視頻會議子系統外，通常還包括：

會議系統

大屏幕投影顯示系統

會議擴聲系統

會議攝錄系統

集中控制系統

3.3.1 會議系統
    會議系統通常完成投票、表決、統計和顯示等會議功能，業界知名的產品主要有日本SONY、荷蘭飛利浦（PHILIPS）和德國貝拉（BRAHLER）會議系統，在國內比較常見的是SONY和PHILIPS的會議系統。

    會議系統包括一般討論會、多語種同聲傳譯會、投票表決及旁聽系統，會議系統除中央控制設備外，還包括主席單元（主席麥克）、代表發言單元（發言麥克）等，一般供幾十名與會者使用，大型可擴充到數百個發言單元以及上千個旁聽單元。主席單元有優先發言權，可以中斷或禁止代表發言。發言單元帶有強指向鵝頸話筒、揚聲器、耳機、請求發言鍵、工作指示燈、聲道選擇鈕。

3.3.2 大屏幕投影顯示系統
    大屏幕投影機的選擇首先要考慮采用前投還是背投方式，然后確定投影屏幕尺寸、亮度、分辯率等指標，選擇相應性能的設備。目前比較流行的采用大屏幕拼接方式實現更大屏幕顯示。

    所謂前投，就是投影機的安裝位置與觀眾在屏幕的同側，投影機發出的光線投射到屏幕，在屏幕上形成圖像，然后光線再反射到人眼睛。所謂背投，就是投影機的安裝位置與觀眾分別位于屏幕的二側，投影機發出的光線從屏幕的一側直射到屏幕，光線透過屏幕進入觀眾眼睛。前投屏幕可做成任意尺寸，但需要控制環境光才能得到很好的觀看效果。背投屏幕在尺寸不如前投，但不需要控制環境光，比較適用于觀眾不多，環境光線和照明很好的環境。

    如果環境光線很亮，那前投就會顯得暗些，背投就是最佳選擇了。如果人數在50至100之間，沒有必要用較大的屏幕。

    大屏幕顯示設備生產廠家很多，如著名的老品牌如美國Infocus（富可視），價格比較適中的有日本眾多品牌，目前用的比較多的還是日系產品，如東芝。

    亮度是顯示設備很重要的指標，50－300平方米會議室，選用2500——4500ANSI流明即可。

3.3.3 會議擴音系統
    大型會議室考慮需要接入多種信號源，如視頻會議系統、VHS錄象機、DVD播放機，等等，會議擴聲系統要進行語言、其它影音資料音頻信號的重播，在設計時重點考慮揚聲器的分布以及聲壓覆蓋的均勻，保證各種音頻信號重播清晰不混濁。

    根據國家廳堂擴聲系統設計的聲學特性指標標準，在空場穩態準峰值狀態下的最大聲壓級a.語言擴聲系統一級標準要≥90dB，b.語言和音樂擴聲系統一級標準要達≥95dB；c.聲場不均勻度要做到1.0kHz和4.0kHz時測量≤8dB；d.傳聲增益在0.125~4.0 kHz的平均值要≥-8dB；以上為國家標準。

    會議擴音系統設計要求達到和超過國家規定的標準，音響效果應能符合以上GYJ125廳堂擴聲系統設計的聲學特性指標中的語言和音樂兼用一級標準。演講時應能達到語言清晰、無失真、聲壓余量充分、聲場分布均勻、無聲反饋嘯叫，聲像定位正確。

    對于建筑聲學上的缺陷，我們要能通過電聲的方式予以補償，因此擴聲設備的質量必需是高質量的。

    采用專業音響擴聲設備一般包括：

 音箱：一般可以分布吊裝在墻上，以獲得均勻的聲場。

 功放

 均衡器

 反饋抑制器

 調音臺

3.3.4 會議攝錄系統
    可實時拍攝會議發言人特寫、會場場景，拍攝內容可實時傳送至操作室供操作員監控和記錄。通過A/V矩陣切換可以作為視頻會議的視頻源。

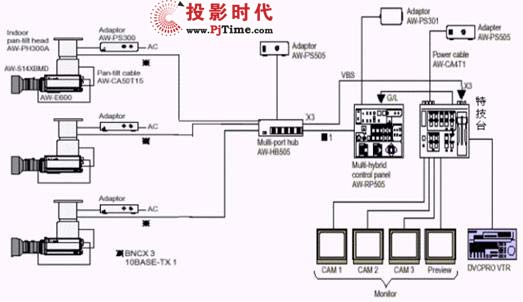

    攝像機用的比較多的如松下E600攝像機，這是一款廣播級攝像機，水平分辨率為800線，最小照度為1.5lux，信噪比60dB。

    建議大型會議室至少配置2臺攝像機，在會場的前后部各放一臺，安裝方式可采用吊掛天棚、吊掛在墻上等。

3.3.5 集中控制系統
    集中控制系統（也稱中控系統，中央控制系統）用的比較多的是美國的CRESTRON（快思聰）和Panja（AMX）。大型會議室系統設備很多，采用集中控制系統是非常重要的。通過集中控制系統可控制投影機、攝像機、燈光、視頻源（DVD、VCR等）、音響、電動窗簾、電動屏幕、A/V矩陣、VGA矩陣等；實現所有音視頻、VGA信號的自由切換；實現所有電源的自動控制。

3.3.6 視訊會議系統
    視頻會議系統作為大型會議室的一個功能子系統，實際只需要把視頻音頻的輸出到A/V矩陣上，同時接入A/V輸出的視頻和音頻。對于大型會議室，只需要配置1臺視訊終端即可。

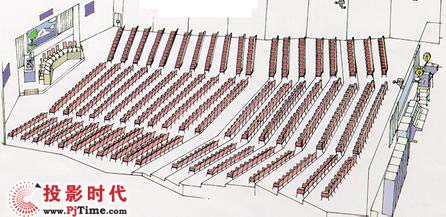

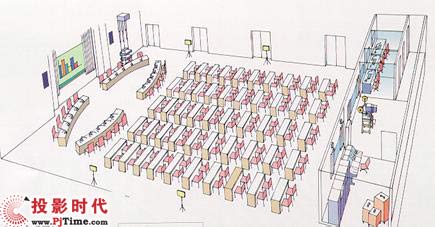

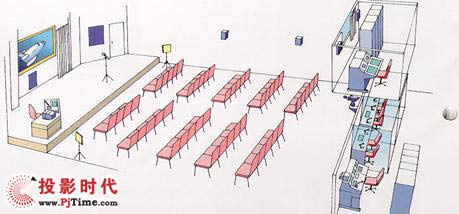

3.3.7 幾個大型會議室的效果圖



3.3.8 某水利部門的視頻會議室實際場景
    采用15臺60寸東芝背頭電視拼接組成的大屏幕顯示系統，采用SONY會議系統，采用快思聰集中控制系統。
