用于IPTV機頂盒的電路保護技術

   摘要：由于功能的增加，機頂盒上連接端口的數目也在相應增加，同時也增加了由外部電流和瞬態電壓引起的損壞的可能性。

    IPTV機頂盒是電視機和寬帶網絡之間的一種專用計算器件接口。除了解碼和提供廣播電視信號外，IP機頂盒也能提供包括視頻點播(VOD)和各種交互式和多媒體服務的功能。

    由于功能的增加，機頂盒上連接端口的數目也在相應增加，同時也增加了由外部電流和瞬態電壓引起的損壞的可能性。另外，由于電路變得更加復雜，它們也對靜電放電(ESD)更加敏感。

    過流、過壓和ESD瞬態現象可能產生于機頂盒外部或內部，而且機頂盒的每個端口都需要一種特定類型的保護，這種保護取決于瞬態現象的不同，如表1所示。

圖1 為機頂盒接口推薦的保護電路



    ⊙交流線路輸入需要過流和過壓保護。保險絲或可復位的PolySwitch器件通常被用作過流器件，而一種徑向引線MOV器件更適用于抑制瞬態過壓現象。其他MOV也可有助于為敏感的元件提供一些輔助的保護。

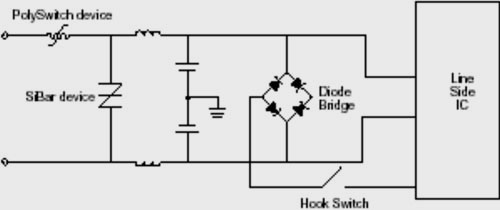

    ⊙電信線路保護必須符合諸如ITU、Telcordia和UL等地區性安全機構的規范。這些機構制定的標準要求使用有助于用戶終端設備安全和可靠的過流和過壓保護。如圖1所示，PolySwitch器件可以在某些諸如電源接觸點和電源感應等經常操作發生時提供電流限制功能。SiBar閘流管有助于防止敏感的電子產品受到包括閃電在內的快速過壓事件的影響。

    ⊙音頻、視頻和輸入輸出端口對來自工作環境和外圍設備的破壞性的ESD脈沖非常敏感。瑞侃電路保護部的PESD抑制器件可以使敏感電路避免受到ESD的影響，同時提供非常低的電容。它們要比其他同類元件具有更好的傳輸線路脈沖(TLP)和IEC61000-4-2測試能力，尤其是在多次激發之后。PESD抑制器的低觸發電壓和低箝位電壓也有助于改善對機頂盒敏感電子元件的保護。
