提高調諧器性有線電視機頂盒最新技術方案

　　集成：從芯片組到單一封裝

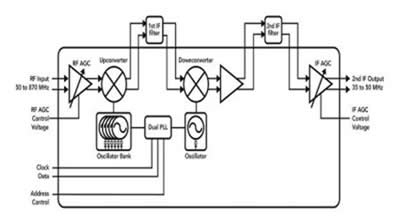

　　就在幾年以前，最佳的調諧器產品都是采用雙轉換調諧器芯片組，這些上行轉換器和下行轉換器的芯片組合提供了低成本、低失真和一體化的合成器。每一顆芯片的面積為6mm×10mm，在業內這種封裝已經沿用多年，付運量達到了幾億只。最近調諧器制造商對這些設計作出了很大改進，單一封裝的占位空間比老式芯片組中任意一種芯片的占位空間都要小。典型的單封裝調諧器面積為8mm×8mm，但是，有些要小到6mm×6mm。如圖3的例子所示，這些器件在單一封裝中組合了上/下行轉換和頻率合成器，并結合了過去采用的片外功能，如調諧變?nèi)萜骱驮鲆婵刂啤?nbsp;

　　在選擇調諧器的過程中，關鍵差異是調諧功能的集成度和設計復雜性。OEM需要掌握整個物料清單(BOM)，因為調諧器隨集成度和制造方便性而變化，需要配合額外的片外電路。例如，采用單端RF輸入的調諧器就不需要采用昂貴的片外寬帶不平衡變壓器。在選擇調諧器之前，OEM應該提出此類問題：需要RF輸入濾波器嗎？是否在IF放大器之后集成了下行轉換器？是否配備片上RF和IF增益控制，并足以取消外部增益控制電路？采用這種調諧器之后，我的整個BOM的成本將是多少？

　　基本調諧器要求

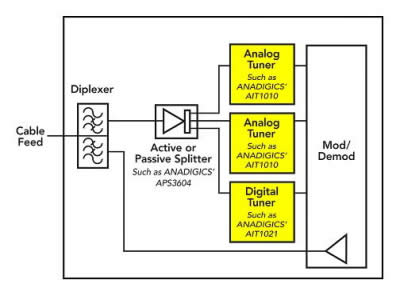

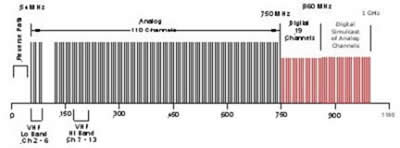

　　對于目前的CATV調諧器來說，最基本的要求是具有良好的通道選擇性、優良的信號完整性和簡樸的設計。它們還要支持行業標準，如OpenCable 和DOCSIS，以滿足即將開拓的市場的需求。此外，它們要經濟有效地處理模擬和數字視頻、數字?jǐn)?shù)據以及在一些情況下的電纜電話。目前，隨著越來越多的消費者在接收內容之后，對其進行編輯并存儲在硬盤中供將來瀏覽，因而驅動著對多種調諧器DVR/PVR STB的需求。為了實現這些功能，STB必須結合多種模擬和數字調諧器以及分支器，該分支器能夠在最大限度地保持信號完整性的前提下把信號分配出去。由于STB的設計包含多種功能，節省空間就是至關重要的；高集成度的單芯片調諧器比分立或多芯片前端方案更有吸引力。

　　對PVR/DVR STB需求的增長，不僅僅對調諧器設計提出了挑戰，而且，要以盡可能小的噪聲和失真為每一個調諧器提供信號。人們也希望不僅僅把RF輸入分配到幾個RF輸出以饋入每一個調諧器，而且，要給這些路徑增加獨立的增益控制，這就減少或消除了在調諧器中調整輸入所面臨的困難。因此，重要的是具備優異噪聲系數和線性度的STB前端RF分支器，以確保信號的惡化最小。今天，市場上有幾種產品能帶來所有這些好處，ANADIGICS公司提供的緊湊型單一封裝有源分支器就是其中最為著名的一種，它不僅僅提供行業領先的噪聲系數和線性度，而且具有獨立于每一個調諧器路徑的寬動態范圍的增益控制。

　　性能的尺度：線性度和失真

　　調諧器的線性度影響信號完整性和圖像質量。目前，大多CATV調諧器都采用雙轉換調諧器，因為它們具有抑制干擾通道和減少互調失真的固有能力，對在擁擠的有線電視頻譜中實現高品質圖像是至關重要的；它們還比較小，比較便于制造，相比之下，傳統的單轉換調諧器要采用需要在制造過程中手工調節的跟蹤濾波器。

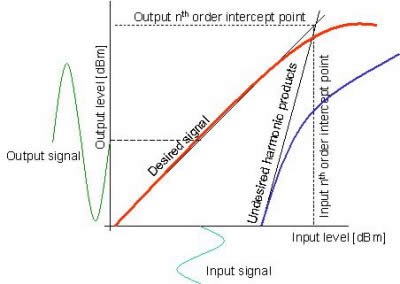

數字?jǐn)?shù)據調諧對線性度的要求不如模擬調諧器嚴格，因此，數據調諧器能采用單變換架構并實現可接受的性能。對數字視頻調諧的要求就跟對模擬視頻調諧的要求一樣苛刻，所以，雙變換調諧器仍然是實現高線性度和低失真的架構選擇。線性度的主要度量指標是截取點，輸出截取點(OIP)是失真信號成分的輸出功率電平等于有用信號功率電平的頻點，輸入截取點(IIP)等于輸出截取點減去器件的增益(圖3)。
