Analogix HDMI1.3方案助力超薄電視開發

    隨著液晶電視的普及，全球領先的消費類電子廠商開始將目光集中在超薄液晶電視領域，其核心理念是使液晶電視更加美觀，更加便于操作及使用。在2008年CES上，Samsung、Panasonic、Hitachi、Sharp等多家廠商均展示了僅帶有HDMI輸入的超薄液晶電視，更是明確了未來一年液晶電視技術的趨勢和走向。

    以Hitachi已經量產的Wooo UT系列37’’超薄液晶電視為例，它以HDMI輸入為唯一的音視頻輸入口，其總重量僅為14.6kg，厚度僅為35mm。無論懸掛還是擺放，超薄電視都異乎尋常的美觀。

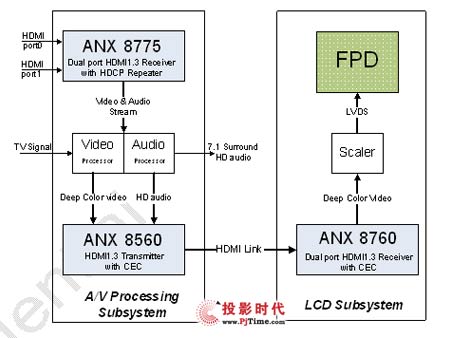

    在超薄電視系統中HDMI接口芯片選擇方面，Analogix HDMI 1.3系列發送和接收芯片ANX8560/8775/8760，支持Deep Color“深色”模式、xvYCC色彩空間、以及無損壓縮的Dolby True HD等音頻格式，成為超薄平板電視系統的首選（如下圖）。

ANX8775與ANX8560為A/V處理子系統提供的HDMI接收和發送

    ANX8775是Analogix設計用于音頻/視頻(A/V)處理器的雙端口HDMI1.3接收芯片，在超薄液晶電視中，用于為A/V處理子系統（左側框圖）提供HDMI輸入。在視頻方面，ANX8775支持從目前HDTV的24bit色深，到30bit、36bit色深，即Deep color“深色”模式；同時也支持廣色域——xvYCC色彩空間。音頻方面，ANX8775支持高比特率音頻(HBR)，Super Audio-CD以及Dolby® TrueHD。

    值得注意的是，A/V處理子系統是一個典型的HDMI Repeater設備，ANX8775擁有這種設備必須支持的HDCP Repeater功能，能為多層系統提供自上而下的HDCP內容保護，符合HDCP多層傳遞加密系統的要求。


Analogix HDMI Tx / Rx用于高清超薄平板顯示系統

    A/V處理子系統的輸出端采用了Analogix HDMI1.3發送芯片ANX8560。與ANX8775一樣，ANX8560支持Deep Color、xvYCC色彩空間以及高比特率音頻格式。同時ANX8560提供了CEC（Consumer Electronic Control，消費電子控制）功能。

    ANX8775搭配ANX8560為視音頻處理子系統，提供高性能的系統實現，經過獨立的視頻處理模塊Video processor和音頻處理模塊Audio processor分別處理，可以向外輸出1080p清晰度視頻信號以及清晰度堪比錄音棚母帶效果的7.1聲道環繞立體聲。

ANX8760為超薄液晶顯示系統提供高性能HDMI接收

    ANX8760是Analogix設計用于HDTV的雙端口HDMI1.3接收芯片。除了HDMI 1.3的典型功能外，ANX8760還提供了先進的CEC功能。

    在平板電視內部，Scaler芯片只對視頻信號進行縮放以滿足FPD面板的顯示參數需求。去掉了眾多的功能模塊意味著大量器件可以被省去，對電源的功率要求也必然降低可以縮小電源模塊尺寸，必然使平板顯示設備輕薄化。

使用CEC實現超薄液晶電視的控制

    用于A/V處理子系統的HDMI發送芯片ANX8560與用于超薄電視顯示系統的HDMI接收芯片ANX8760均支持高級消費類電子控制功能，CEC。通過HDMI的CEC鏈路，采用CEC特定的通信協議，ANX8760可以發出多種控制信號給ANX8560，從而實現電視遙控器對A/V處理子系統的控制。應用CEC功能，消費者可以使用一個遙控器來控制視音頻處理子系統和顯示系統。體驗全新的“一鍵播放”、“一鍵開關機”帶來的方便與快捷。

    對于不需要“深色”及CEC等特性的中低端產品，采用Analogix低成本的HDMI 1.2a版本HDMI接收芯片ANX9011/9021和發送芯片ANX9030，同樣可以實現支持視頻分辨率高達1080p的超薄電視系統。

    2008年，僅帶有HDMI接口的超薄液晶電視必將覆蓋中高端市場。Analogix全系列HDMI接收和發送芯片對超薄液晶電視提供了領先的功能和性能。同時，Analogix也提供包括CEC功能在內的軟硬件支持，力助國內廠商迅速跟進全球潮流，推出具有開創意義的產品。
